Elementy łączące marki ZEISS

Szeroki wybór rozwiązań do Twojego układu trzpieni

ZEISS oferuje szeroką gamę elementów łączących umożliwiających budowę skomplikowanych układów trzpieni. Nasze portfolio obejmuje zarówno pełne kostki, elementy kątowe, jak i dowolnie regulowane elementy przegubowe i obrotowe.

Informacje do pobrania

Kup w sklepie internetowym

Możliwie najmniejsza liczba punktów łączenia
Sztywne połączenia do pomiarów seryjnych
Wymienne elementy dla maksymalnej elastyczności

Elementy łączące

Budowanie układów trzpieni pomiarowych

Elementy można łączyć na wiele sposobów. Warto kierować się poniższymi wskazówkami:

Jak najmniej punktów łączenia

Układ trzpieni powinien składać się z jak najmniejszej liczby elementów łączących, ponieważ każde dodatkowe połączenie zwiększa możliwość poluzowania w danym miejscu. Może to prowadzić do utraty sztywności w układzie. Lepszym rozwiązaniem jest zastąpienie kilku elementów jednym - na przykład przedłużaczem i kostką.

Sztywne połączenia do pomiarów seryjnych

Do pomiarów seryjnych zaleca się sztywne połączenia takie jak frezowane elementy kątowe, ponieważ ich ustawienia kątowe nie są zmieniane w trakcie serii pomiarów.

Wymienne elementy dla maksymalnej wszechstronności

Elementy ruchome, jakie tak elementy przegubowe, zwiększają elastyczność możliwości konstruowania układu trzpieni. Umożliwiają powtarzalną konfigurację dowolnego kąta. Zintegrowane mocowania pozwalają także na ustawienie stałych pozycji kątowych w układach trzpieni. Dzięki temu zachowana jest wszechstronność układu trzpieni.

Kluczowe cechy

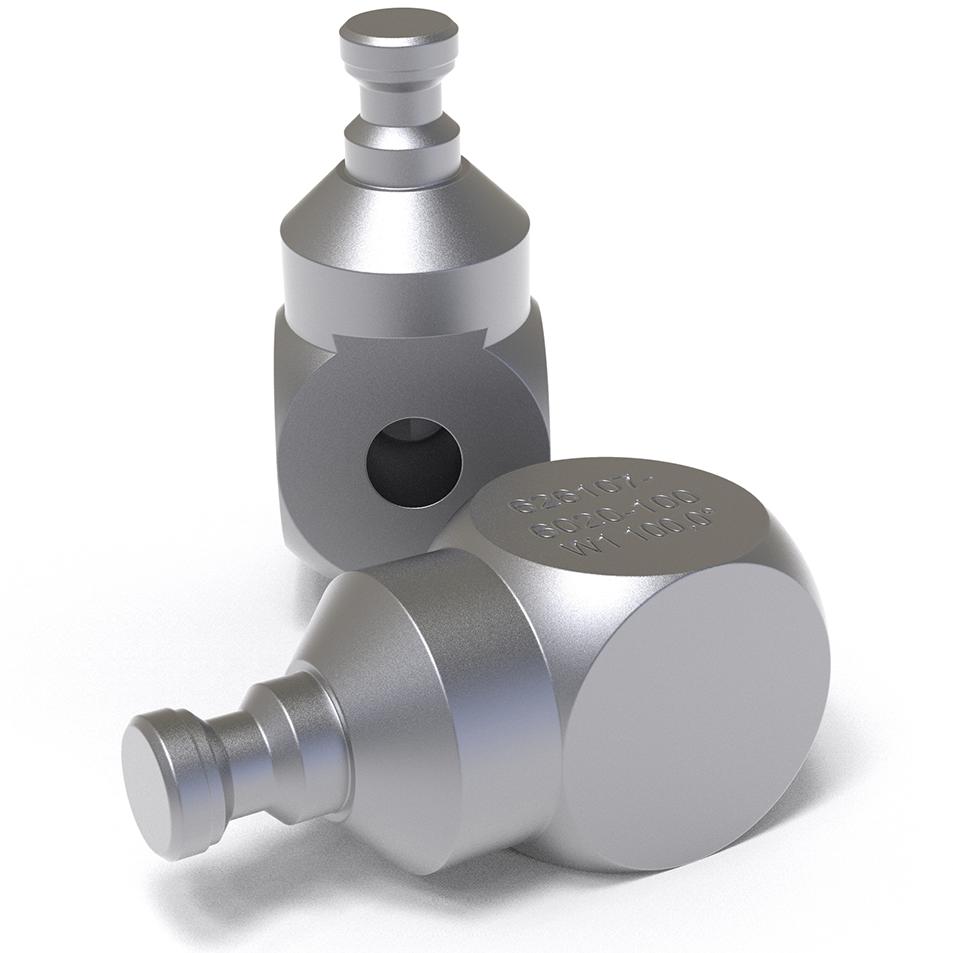

Elementy kątowe
Stałe elementy kątowe tworzone są przez prosta obróbkę mechaniczną elementów kulistych. Umożliwia to samodzielne wytwarzanie stałych elementów kątowych.

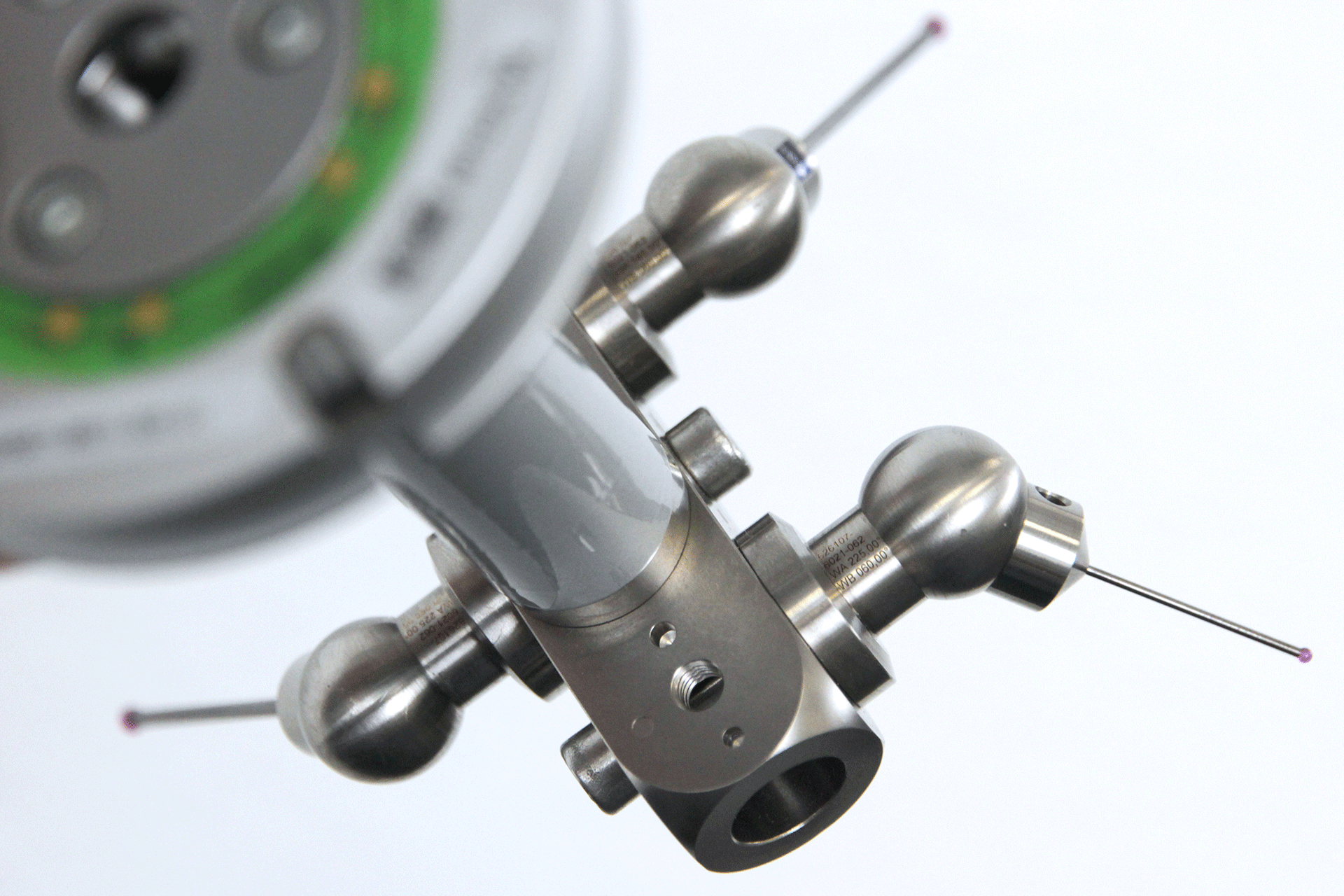

Elementy łączące z adapterami stożkowymi
Elementy regulowane M3 XXT wykorzystują technologię gniazd stożkowych. Trzy boczne dociskowe gwintowane bolce typu torx zapewniają stabilny montaż. Dzięki temu układ zapewnia stabilne połączenia nawet po wielu regulacjach.

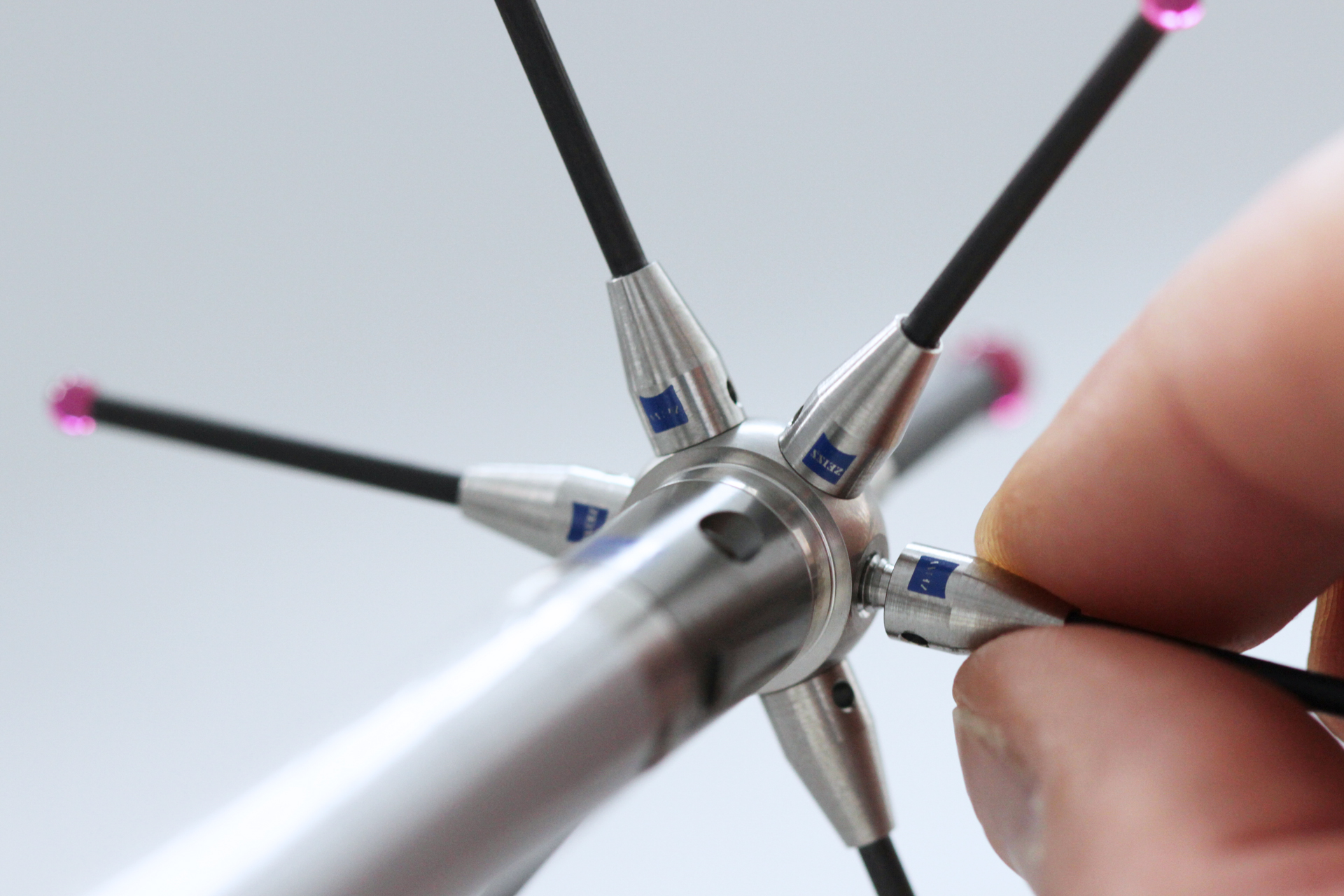

Przedłużacze REACH CFX 3⁺
Przedłużacze REACH CFX 3⁺ pozwalają uzyskać maksymalną sztywność w układzie trzpieni. Oferujemy także komponenty wykonane z wymiennych przedłużaczy i obrotowych końcówek. Elementy kątowe, złącza przegubowe czy trzpienie gwiazdowe są stosowane opcjonalnie. Konfiguruje się je dowolnie, adekwatnie do żądanego kąta. Dodatkowe zespawanie laserowe dwóch elementów zabezpiecza skonfigurowany układ. Gwarantuje to dużą stabilność układu trzpieni.
