Oryginalne talerzyki marki ZEISS
Gwarancja najwyższej wydajności
Współrzędnościowa maszyna pomiarowa ZEISS jest systemem o wysokiej precyzji. Wszystkie komponenty maszyny są optymalnie dopasowane i współpracują ze sobą. Talerzyk jest niezbędnym elementem konfiguracji pomiarowej, który łączy układ trzpieni pomiarowych z głowicą.
Oryginalne talerzyki ZEISS do maszyn pomiarowych ZEISS
Współrzędnościowa maszyna pomiarowa ZEISS jest systemem o wysokiej precyzji. Wszystkie komponenty maszyny są optymalnie dopasowane i współpracują ze sobą. Talerzyk jest niezbędnym elementem konfiguracji pomiarowej, który łączy układ trzpieni pomiarowych z głowicą. Aby zapewnić, że maszyna CMM wybierze odpowiedni talerzyk dla każdego mierzonego obiektu, oryginalne talerzyki ZEISS są wyposażone w ID Chip, który jest rozpoznawany przez system.
Tylko certyfikowane talerzyki marki ZEISS pozwalają wykorzystać pełny potencjał maszyny CMM ZEISS. Ich wysoka jakość jest monitorowana zgodnie z rygorystycznymi standardami testowymi w celu zapewnienia niezawodnych wyników pomiarów, zwiększonej produktywności i stabilności systemu. Oryginalne talerzyki gwarantują niezawodne pomiary.
Twoje korzyści
Dostępne tylko z oryginalnym produktem
Zapobieganie błędom operacyjnym i nieprawidłowym pomiarom

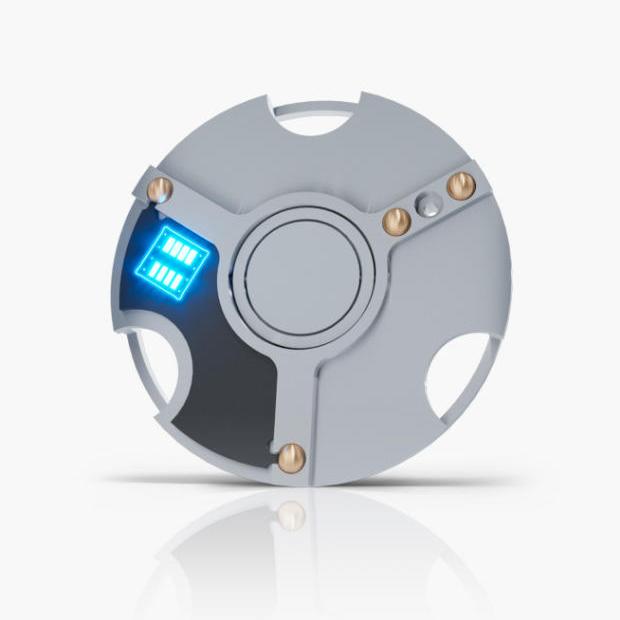

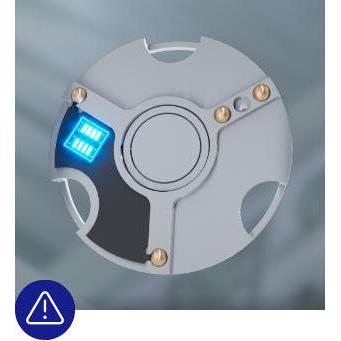

Talerzyki ZEISS identyfikują układ trzpieni w oprogramowaniu za pomocą ID Chip. Pozwala to zapobiec błędom operacyjnym i nieprawidłowym pomiarom. Kolejna zaleta to więcej danych, np. nacisk pomiarowy lub kąt aktywnego układu trzpieni. Informacje te są dostępne na wyświetlaczu panelu kontrolnego.
Krótszy czas pomiarów

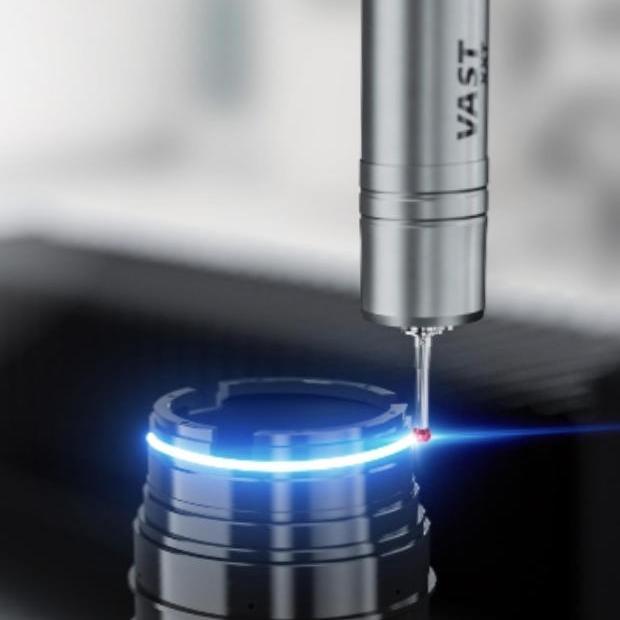

Funkcja FlyScan pozwala na płynne przemieszczenie trzpienia nad zagłębieniem i kontynuację skanowania po drugiej stronie bez zatrzymywania się. Dzięki temu czas programowania i pomiaru jest znacznie krótszy. W zależności od części, procedura ta może skrócić czas pomiaru nawet o 70%, np. w przypadku pomiaru zębów przekładni.

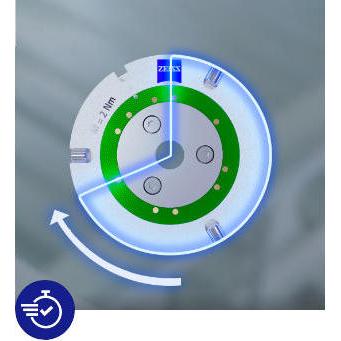

Szybka wymiana trzpieni

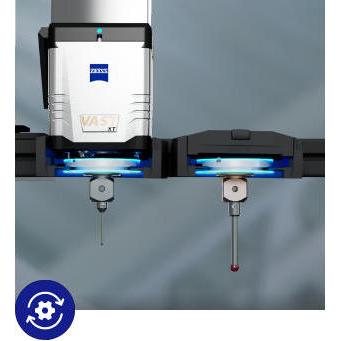

Funkcja oprogramowania QuickChange umożliwia przyspieszenie procedury wymiany układów trzpieni aż o 50%. Ma to duże znaczenie w przypadku skomplikowanych części, które wymagają kilku zmian trzpieni. Wszystkie funkcje VAST Performance Kit są dostępne wyłącznie dla oryginalnych talerzyków ZEISS.

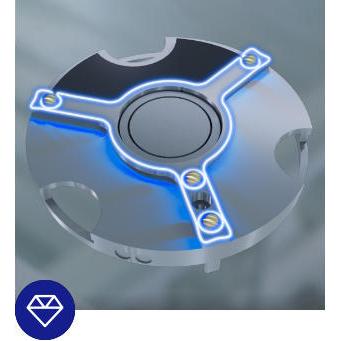

Większa stabilność transmisji danych

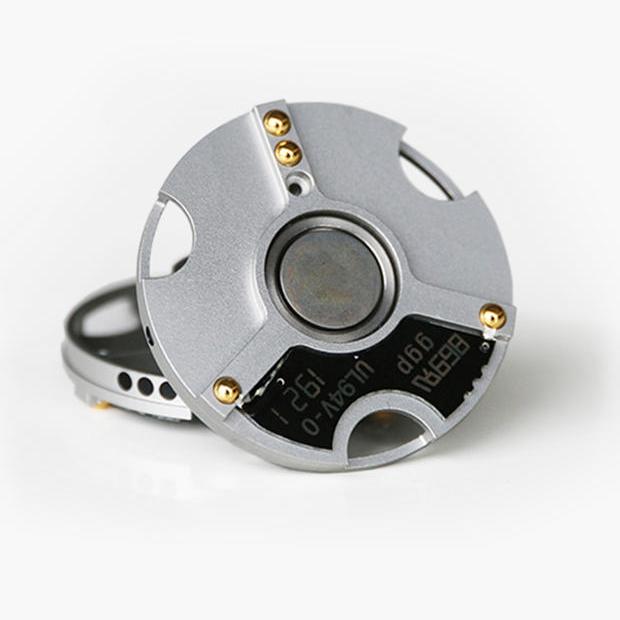

Udoskonalone łożyskowanie talerzyka XXT zapewnia stabilność systemu i jednocześnie wysoki stopień dokładności. Pozłacane punkty styku poprawiają przewodnictwo elektryczne, co gwarantuje bardziej niezawodną transmisję danych. Wydajność akcesoriów systemów CMM jest gwarantowana wyłącznie w przypadku stosowania oryginalnych talerzyków ZEISS.
Talerzyki ZEISS przyspieszają pomiary
Siedem wskazówek, jak przyspieszyć proces pomiaru
Typy talerzyków
Oryginalne talerzyki marki ZEISS - perfekcyjne rozwiązanie do Twojej maszyny pomiarowej

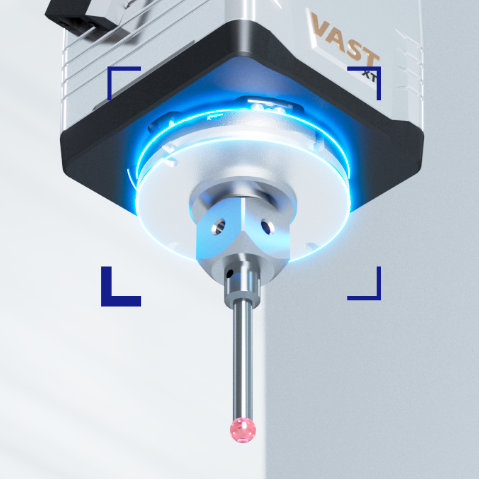

ZEISS VAST
Talerzyki ZEISS VAST są używane na głowicach ZEISS VAST Gold i ZEISS VAST XT Gold. ZEISS VAST Gold jest głowicą idealną do skanowania stykowego i pomiarów pojedynczymi punktami z wykorzystaniem długich trzpieni pomiarowych. Mogą one obsługiwać trzpienie o długości do 800 milimetrów i wadze do 800 gramów. Głowica ta charakteryzuje się wysokimi prędkościami skanowania.

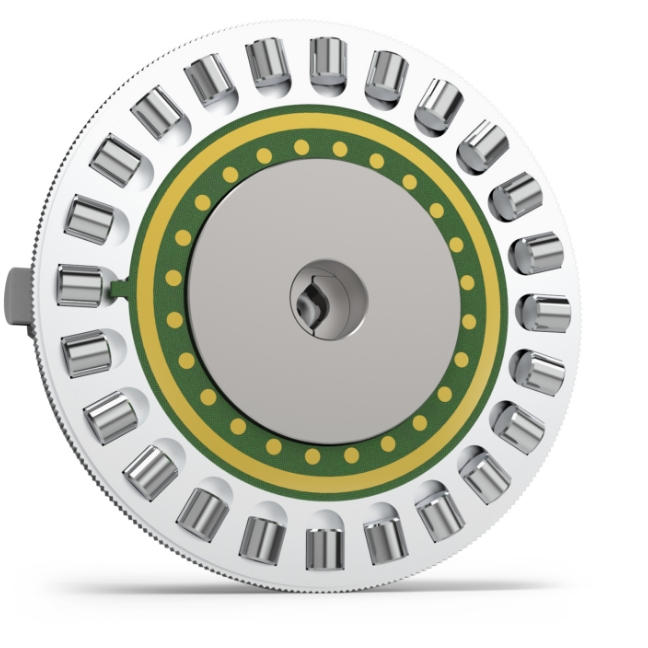

ZEISS VAST XTR
Talerzyki ZEISS VAST XTR są odpowiednim wyborem dla głowic ZEISS VAST XTR Gold. Ten typ głowicy ma zintegrowaną oś obrotu, co oznacza, że trzpień pomiarowy jest pozycjonowany w kierunku mierzonego elementu.

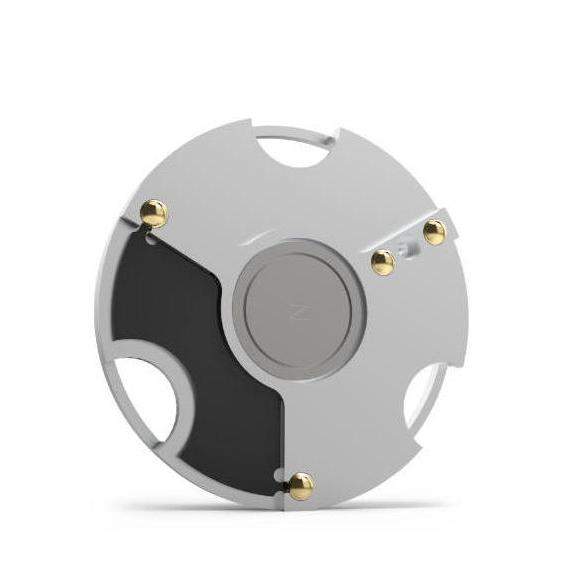

ZEISS VAST XXT

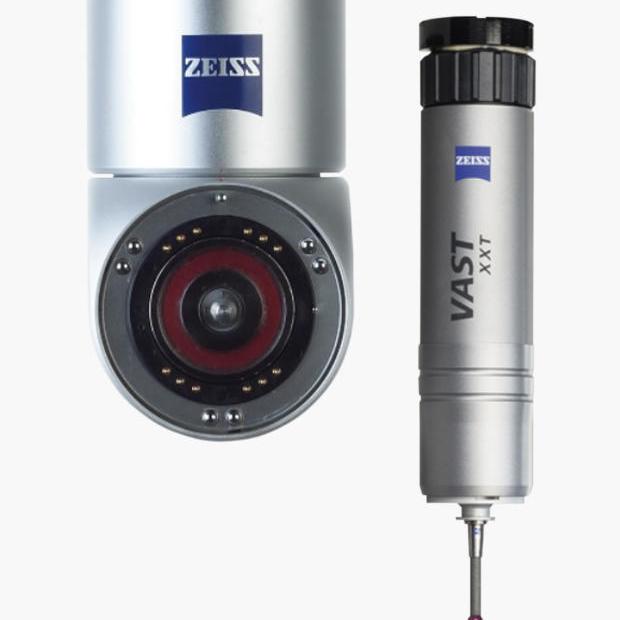

Ten typ talerzyków jest kompatybilny z głowicami ZEISS VAST XXT. Głowica ta umożliwia bardzo precyzyjne skanowanie dzięki przegubowi obrotowo-uchylnemu ZEISS RDS. Udoskonalony punkt łożyskowania dla talerzyków XXT zapewnia stabilność systemu i jednocześnie wysoki stopień dokładności. Pozłacane punkty styku poprawiają przewodnictwo elektryczne, co gwarantuje bardziej niezawodną transmisję danych.
Najczęściej zadawane pytania dotyczące talerzyków
-

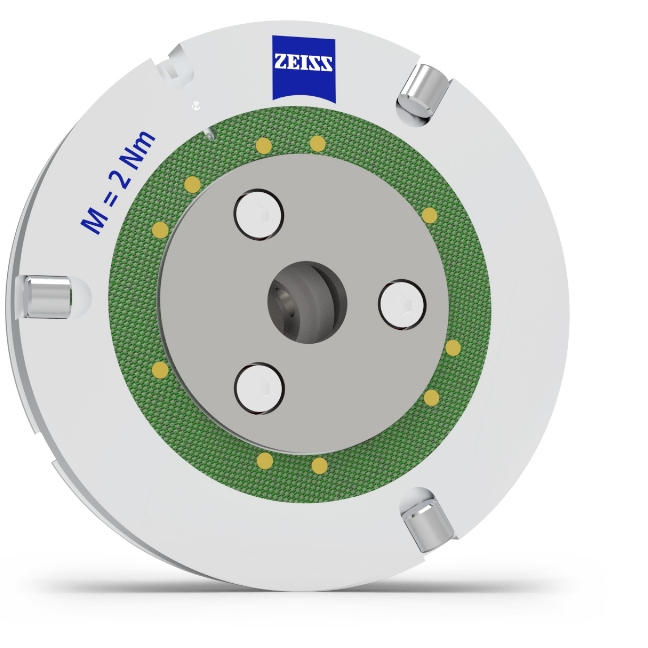

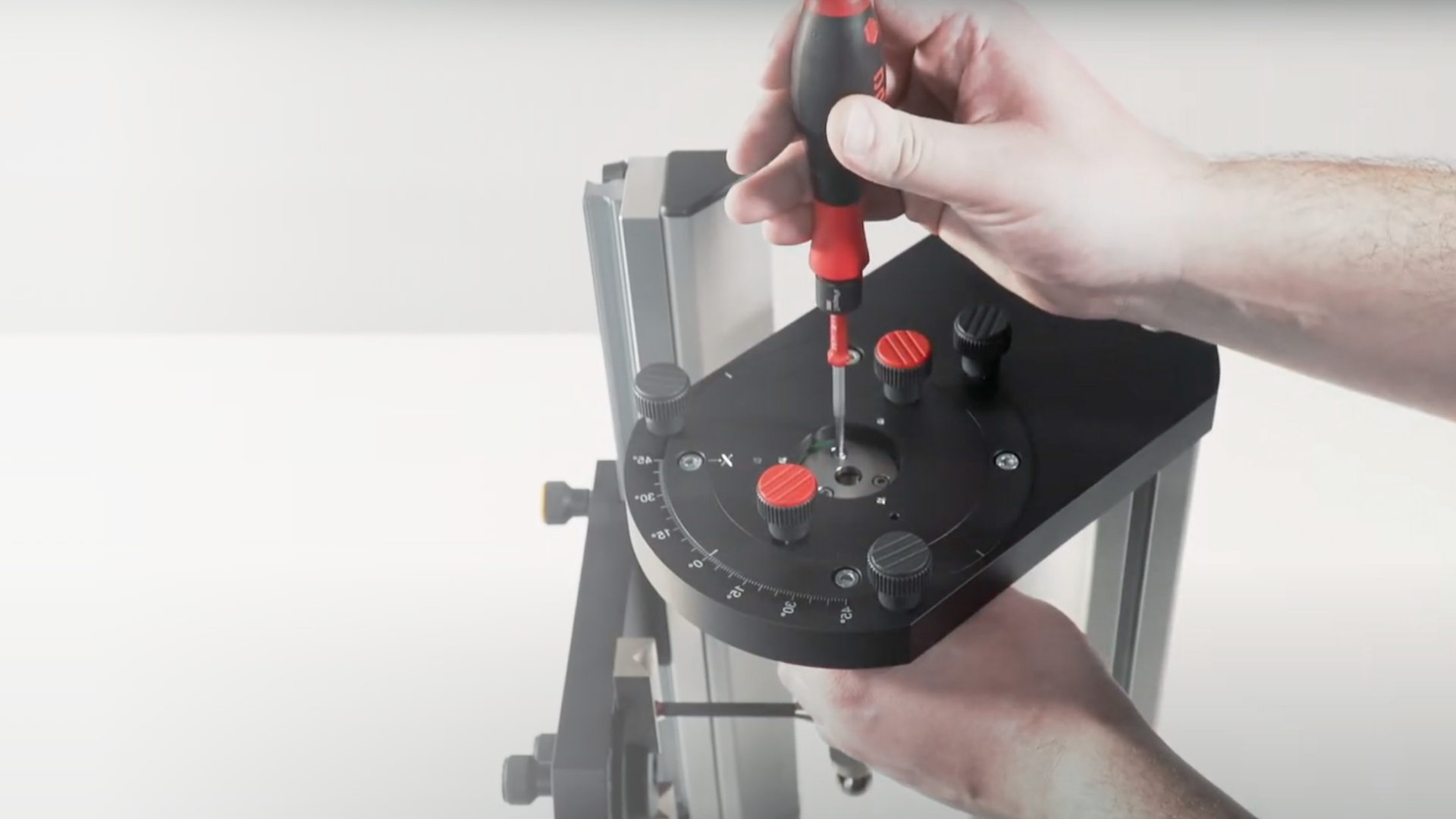

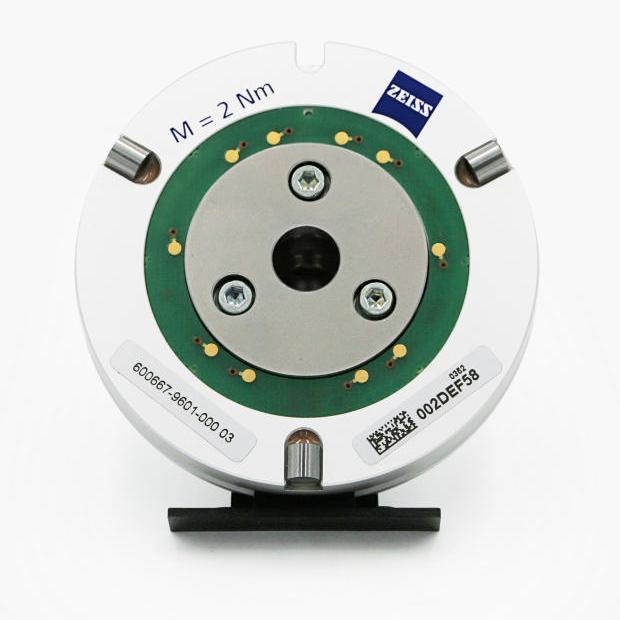

Moment dokręcenia talerzyków jest bardzo istotny i musi być zachowany. Jeśli śruby zostaną dokręcone z mniejszym momentem, istnieje ryzyko, że układ trzpieni pomiarowych zostanie ustawiony pod kątem, co może skutkować błędami pomiarowymi ze względu na kontakt części z trzonem. Jeśli śruby zostaną dokręcone zbyt mocno, aluminiowy korpus płytki adaptera zostanie zniekształcony i nie będzie mógł być prawidłowo przenoszony przez głowicę, a wartości pomiarowe nie będą powtarzalne.
-
Złote kule zostały zastosowane w celu zapewnienia stabilniejszej transmisji danych. Złota powłoka pozwala przesyłać dane elektroniczne znacznie lepiej niż czysta stalowa kulka stosowana w starszych wersjach. Tego typu złote powłoki znane są również w branży audio, gdzie złącza wtykowe są także pozłacane. W szczególności w przypadku maszyn współrzędnościowych, które pracują w środowisku pełnym oleju i pyłu z produkcji, stosowanie złotych kulek umożliwia uzyskanie znacznie lepszych wyników.
-

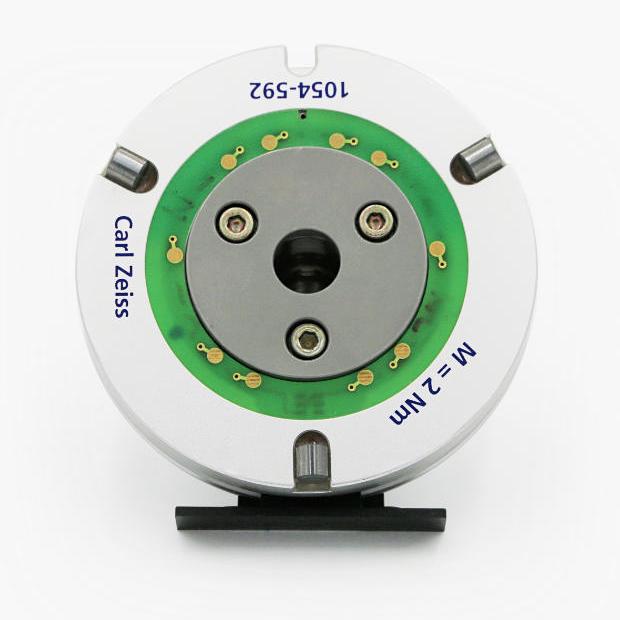

Od czasu wprowadzenia głowicy pomiarowej VAST XT, identyfikacja układów trzpieni za pomocą chipa stała się technicznie możliwa. Jest to podstawa dla wielu możliwości w zakresie sterowania maszynami i oprogramowania CALYPSO. Chip ten został aktywowany w 2007 roku i jest wykorzystywany w wielu aplikacjach. Coraz więcej funkcji maszyny lub oprogramowania można wykonać tylko przy pomocy aktywowanych chipów. Talerzyki z aktywowanym chipem można rozpoznać po logo ZEISS oraz dwóch naklejkach z numerem artykułu i numerem seryjnym.
-

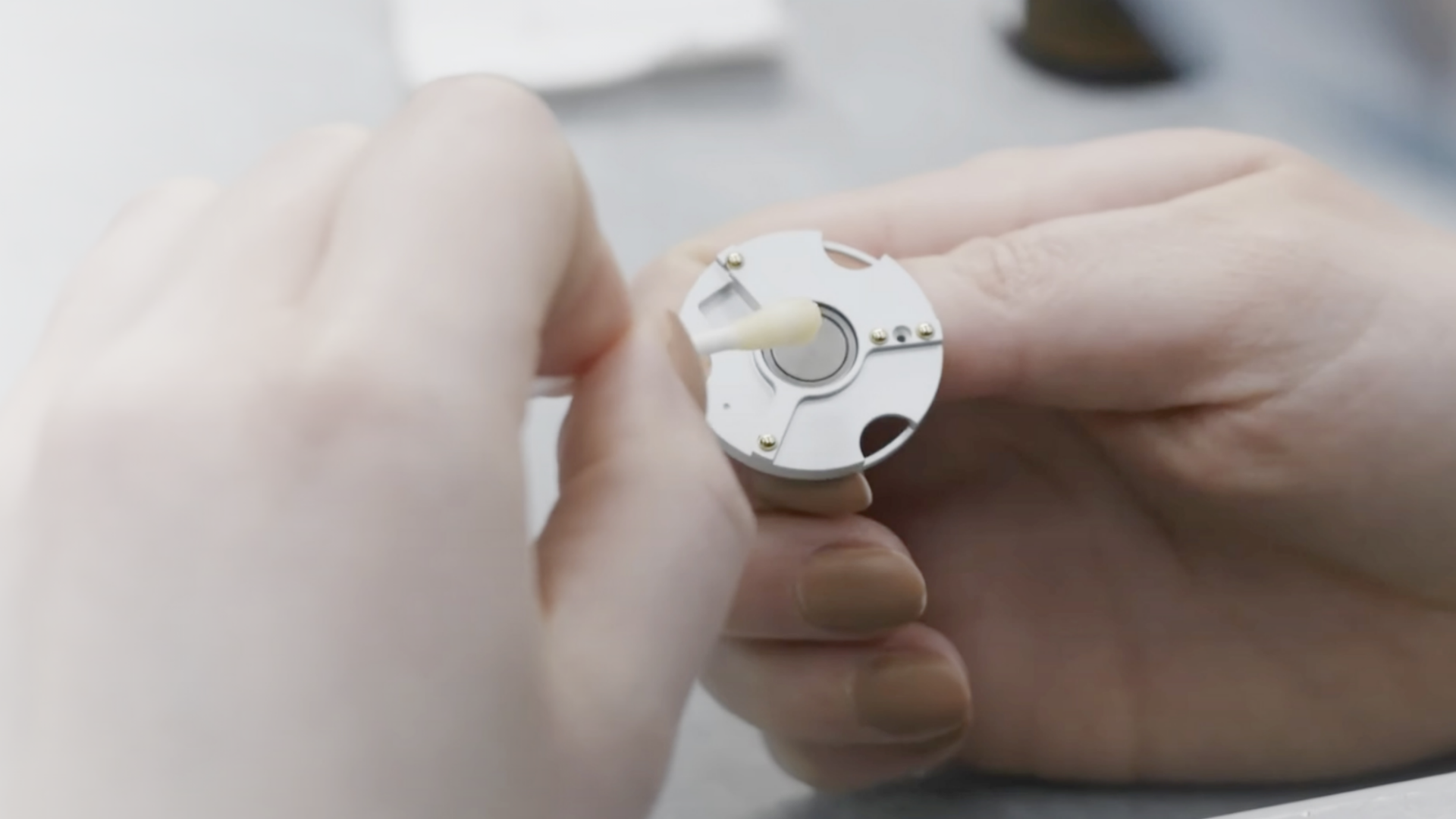

Niezależnie od używanej głowicy pomiarowej, w przypadku wszystkich talerzyków obowiązuje ta sama zasada: są one najważniejszym elementem w łańcuchu systemu trzpieni pomiarowych. Talerzyk przenosi ugięcie sondy na głowicę pomiarową. Im lepsze i stabilniejsze jest to połączenie, tym bardziej wiarygodne wartości pomiarowe można uzyskać. Jeżeli talerzyki są zabrudzone lub uszkodzone, niezawodność tego ruchu może być ograniczona. Dlatego zaleca się regularne czyszczenie i kontrolę krytycznych elementów pod mikroskopem. Najważniejszymi elementami są 3 wklejone rolki i tzw. płyta kotwiąca znajdująca się na środku talerzyka. Oba te elementy powinny być całkowicie wolne od zanieczyszczeń i uszkodzeń. Do czyszczenia można użyć odpowiednich ściereczek czyszczących. Inne środki czyszczące mogą być również stosowane w zależności od rodzaju i stopnia zanieczyszczeń. Zaleca się jednak wcześniejszą konsultację z przedstawicielem firmy ZEISS.
-
Talerzyki ZEISS są częścią technologii głowic ZEISS, której nie można tak łatwo skopiować. Możliwe jest korzystanie z podstawowych funkcji urządzenia i CALYPSO. Jednak nowe kontrolery i wiele opcji oprogramowania są dostępne tylko po wykryciu specjalnie opracowanej technologii oryginalnych talerzyków ZEISS. Wiele tanich kopii dostępnych na rynku nie jest w stanie odtworzyć tej konkretnej technologii, więc może się zdarzyć, że nie będą one działać z nowymi kontrolerami czy funkcjami. Tylko oryginalne talerzyki ZEISS gwarantują pełną funkcjonalność maszyny.
