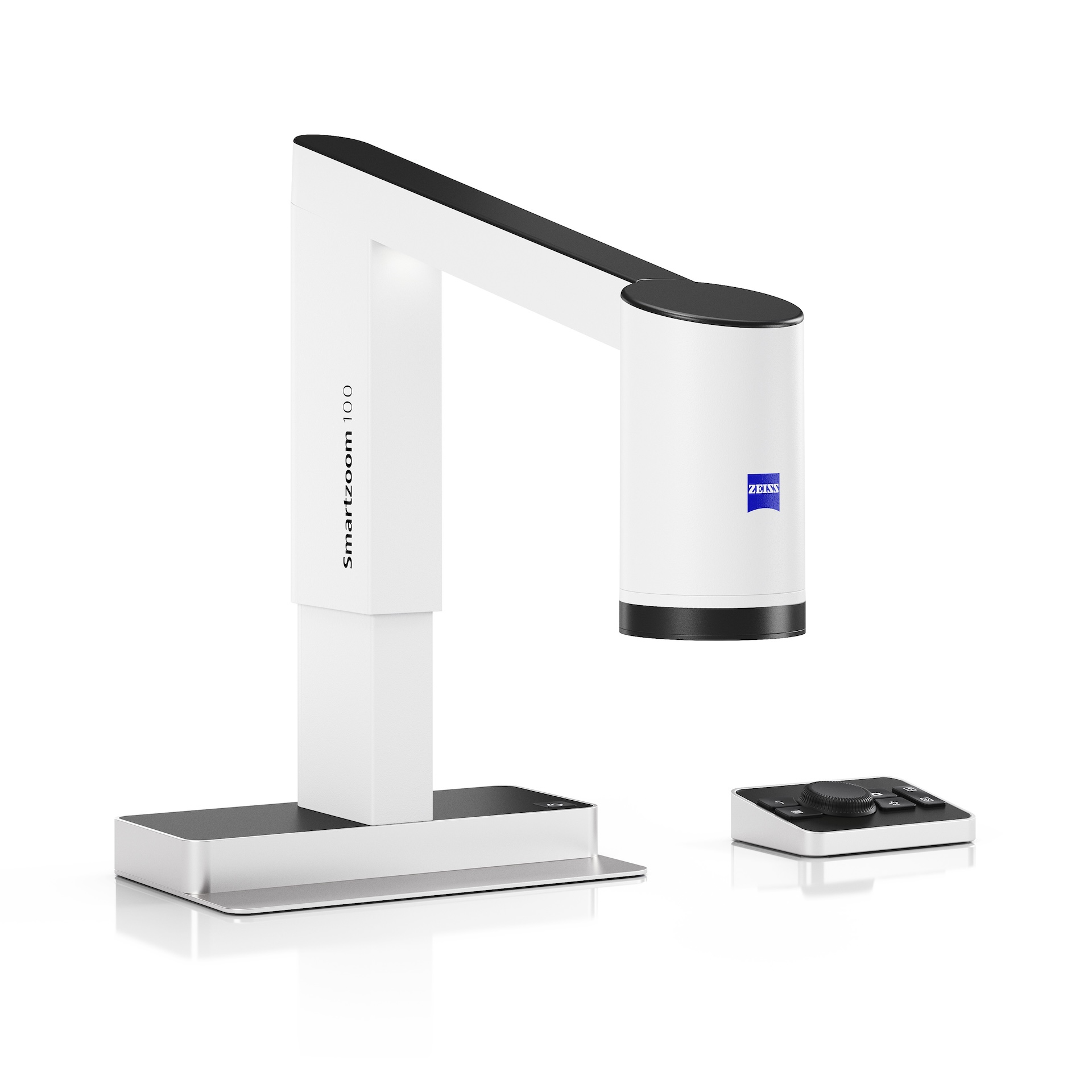

Biały mikroskop cyfrowy ZEISS Smartzoom 100 z nowoczesną konstrukcją w kształcie litery L i zewnętrznym panelem sterowania z boku.
NOWY mikroskop cyfrowy

ZEISS Smartzoom 100

Powiększ. Skontroluj. Gotowe.

Mikroskopy cyfrowe zwiększają wydajność inspekcji optycznej i ułatwiają współpracę wielu użytkowników. Redukują zmęczenie, poprawiają ergonomię i zmniejszają obciążenie pracą. Nowe rozwiązanie firmy ZEISS zapewnia wszystkie te korzyści, a nawet więcej. ZEISS Smartzoom 100 jest wyposażony w przyjazny dla użytkownika interfejs i jest idealnym mikroskopem cyfrowym dla początkujących i ekspertów. System jest gotowy do użycia - od inspekcji wejściowej po zastosowania laboratoryjne - dla wszystkich branż.

  • Podgląd na żywo w rozdzielczości 4K przy 60 kl./s
  • Wyraźny obraz przez cały czas
  • Eleganckie, wielofunkcyjne rozwiązanie
ZEISS Smartzoom 100
Kontakt
Mężczyzna w białej koszulce polo bada płytkę drukowaną pod mikroskopem cyfrowym ZEISS Smartzoom 100 na stanowisku laboratoryjnym ZEISS.

ZEISS Smartzoom 100 upraszcza codzienną pracę, czyniąc inspekcję optyczną dostępną dla użytkowników bez doświadczenia w mikroskopii.
Zestaw mikroskopu cyfrowego firmy ZEISS pokazujący szczegółowy obraz płytki drukowanej na monitorze obok mikroskopu badającego element elektroniczny.

ZEISS Smartzoom 100 to zaawansowany mikroskop cyfrowy, zaprojektowany z myślą o zwiększeniu wydajności w kontroli jakości, produkcji i zastosowaniach przemysłowych.

Dzięki automatycznemu ustawianiu ostrości, prostej dokumentacji i płynnej integracji online optymalizuje inspekcje optyczne, zmniejsza zmęczenie i poprawia ergonomię.

Jego intuicyjna konstrukcja zmniejsza obciążenie pracą, czyniąc go niezbędnym narzędziem w branżach wymagających dokładności i produktywności. Niezależnie od tego, czy chodzi o kontrolę mikrokomponentów, czy zapewnienie jakości produktu, ZEISS Smartzoom 100 oferuje wszechstronne i wydajne rozwiązanie typu wszystko w jednym.

ZEISS Smartzoom 100

Powiększ. Skontroluj. Gotowe.

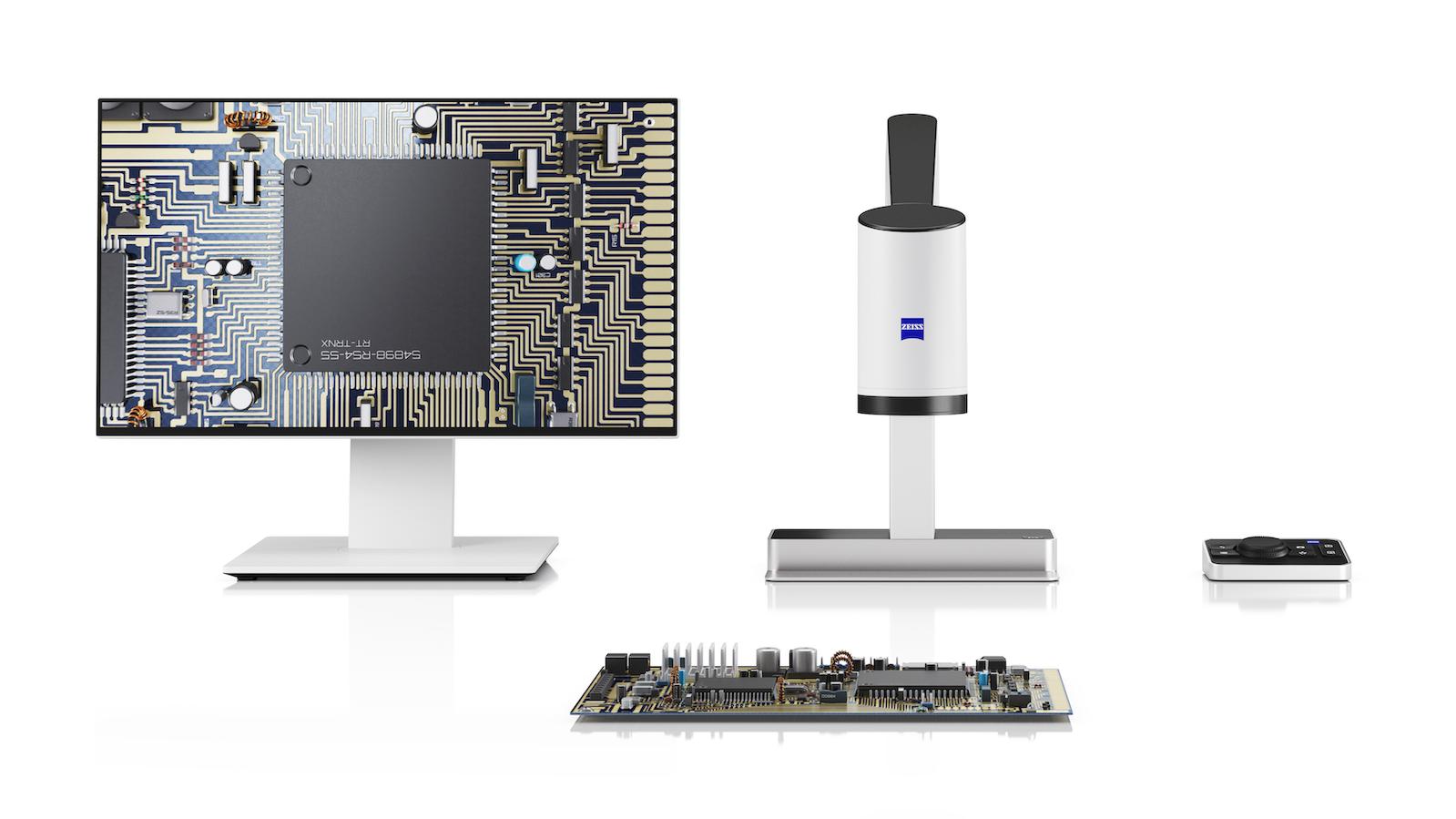

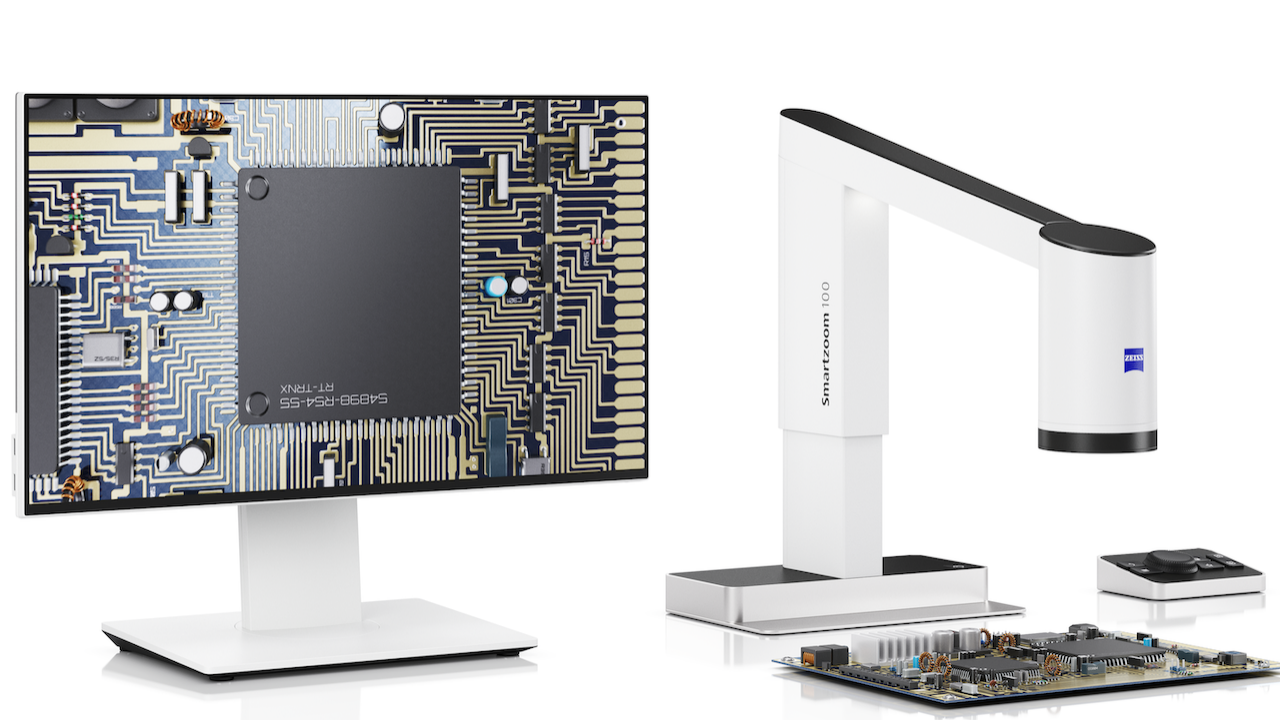

Konfiguracja systemu mikroskopu cyfrowego ZEISS z monitorem wyświetlającym powiększoną płytkę drukowaną, jednostką mikroskopu, panelem sterowania i płytką podzespołów elektronicznych.
5.

Centralnym elementem dołączonego kontrolera jest dotykowe pokrętło, które sprawia, że nawigacja po menu jest płynna i intuicyjna. Przyciski zostały zaprojektowane z ergonomicznym nachyleniem dla wygodnego i bezpiecznego użytkowania. Wystarczy nacisnąć przycisk z ikoną aparatu, aby łatwo rejestrować obrazy i zapisywać je bezpośrednio na dysku USB podłączonym z tyłu kontrolera.
3.

Wyposażony w autofokus i automatyczną regulację wysokości, zapewnia zawsze ostry obraz. Aby udoskonalić przepływ pracy i zwiększyć łatwość obsługi, obiektywy i lampa pierścieniowa mają mocowanie magnetyczne.
1.

System charakteryzuje się doskonałą użytecznością dzięki wizualizacji na żywo bez widocznych opóźnień. Kamera rejestruje 60 klatek na sekundę, które są wyświetlane na monitorze o rozdzielczości 4K, zapewniając szczegółowe i szybkie inspekcje.
2.

Wbudowany komputer umożliwia uruchamianie wszystkich funkcji i aplikacji oprogramowania bezpośrednio na mikroskopie. Kompaktowy rozmiar i konstrukcja typu wszystko w jednym z wbudowanym komputerem sprawiają, że Smartzoom 100 idealnie pasuje do stanowisk pracy o ograniczonej przestrzeni.
4.

Elastyczne i duże pole widzenia obiektywu w połączeniu z 25-krotnym zoomem i głębokością roboczą 370 mm sprawiają, że Smartzoom 100 jest wszechstronnym mikroskopem do kontroli istotnych szczegółów w częściach o szerokim zakresie rozmiarów.

Jest to nowoczesny, kompaktowy mikroskop cyfrowy typu „wszystko w jednym” do inspekcji optycznych.

Klient ZEISS na nowym aparacie ZEISS Smartzoom 100

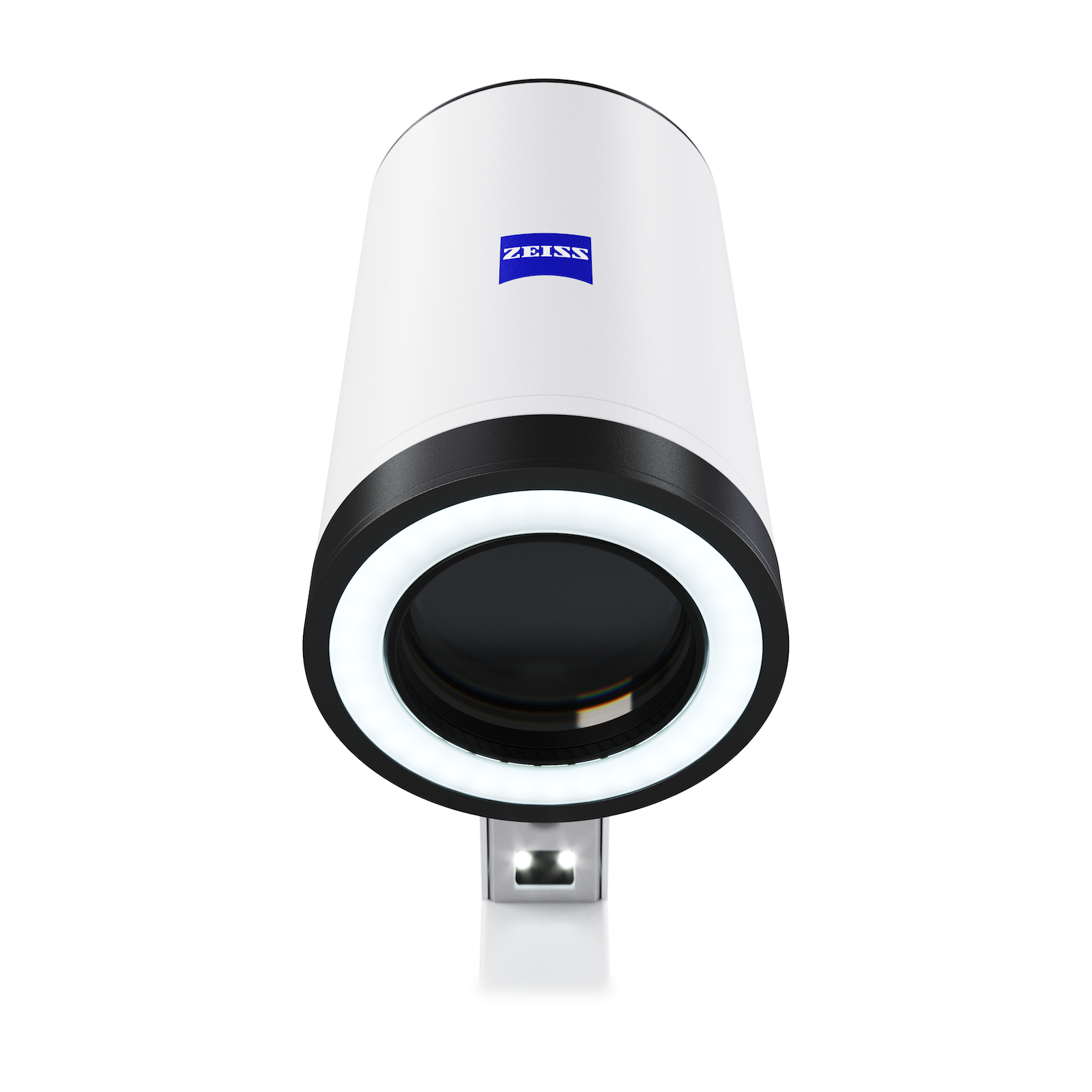

Zbliżenie z przodu cylindrycznego urządzenia optycznego ZEISS z czarną soczewką otoczoną białym pierścieniem LED i logo ZEISS na białym korpusie.

Lampa pierścieniowa i obiektywy, wyposażone w mocowanie magnetyczne, umożliwiają wydajną inspekcję i łatwą obsługę dla każdego użytkownika.

Lampa pierścieniowa zapewnia równomierne i jasne oświetlenie, minimalizując cienie i wyraźnie podkreślając szczegóły. W połączeniu z elastycznymi obiektywami magnetycznymi, które umożliwiają szybką regulację powiększenia, system zapewnia optymalną jakość obrazu do dokładnej analizy części.

To połączenie wysokiej jakości oświetlenia i elastycznej optyki zapewnia precyzyjną inspekcję, co czyni ją szczególnie istotną w kontroli jakości i produkcji.

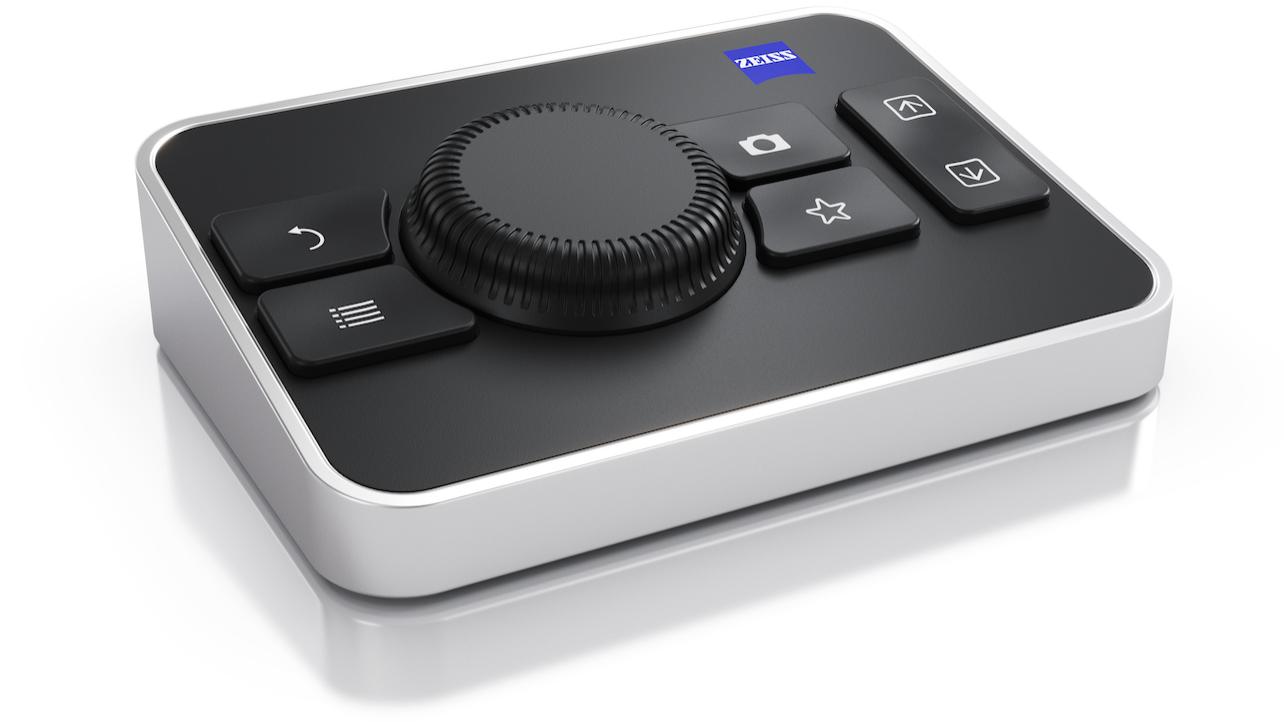

  • Kompaktowy panel sterowania ZEISS z centralnym pokrętłem, pięcioma przyciskami funkcyjnymi i eleganckim czarno-srebrnym wzornictwem.

    ZEISS Smartzoom 100 oferuje wszechstronne opcje sterowania, w tym kontroler, klawiaturę i mysz oraz opcjonalny przełącznik nożny, zapewniając elastyczną i wygodną obsługę podczas inspekcji.

    Kontroler zapewnia intuicyjną nawigację po menu, umożliwia przełączanie między AF/MF, powiększanie i pomniejszanie, regulację wysokości, szybki dostęp do ustawień wstępnych i ulubionych oraz robienie zdjęć.

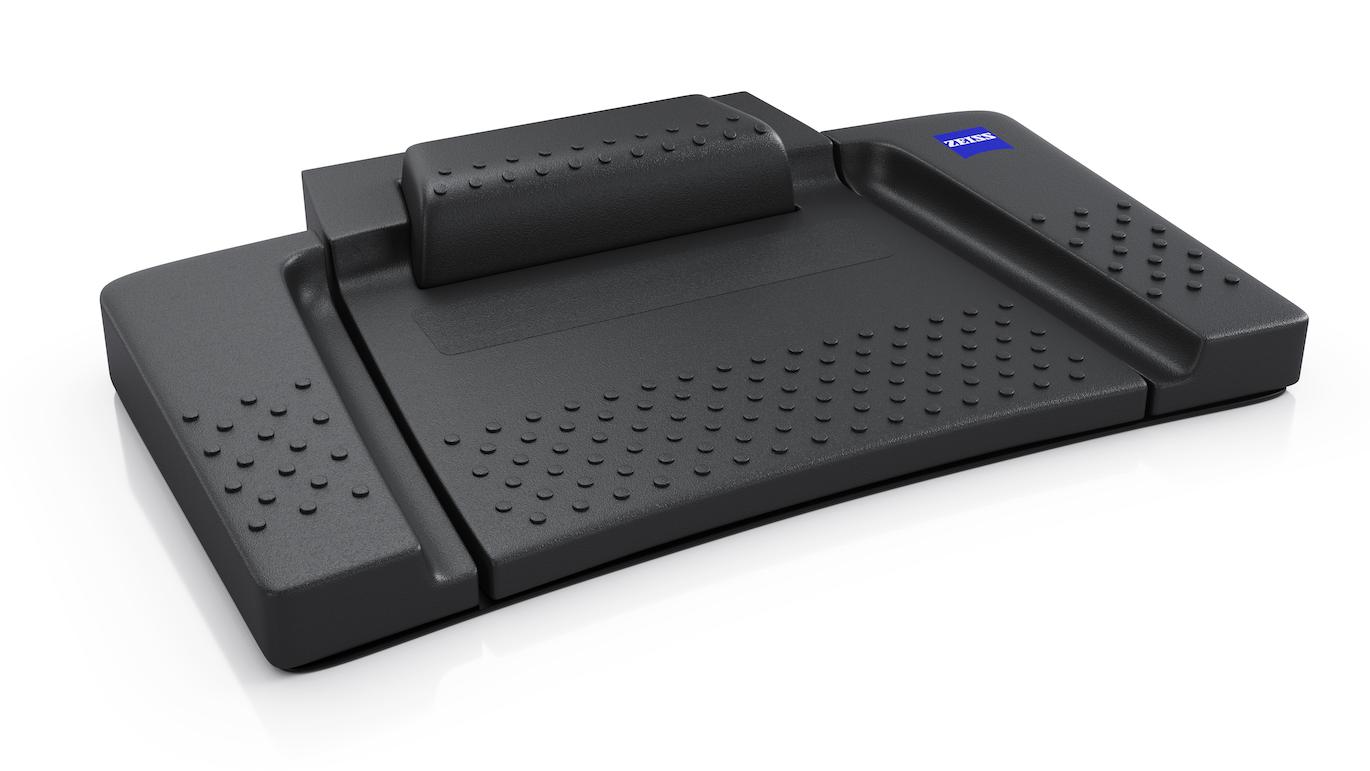

  • Czarny ergonomiczny podnóżek z teksturowaną powierzchnią i logo ZEISS w prawym górnym rogu.

    ZEISS Smartzoom 100 oferuje wszechstronne opcje sterowania, w tym kontroler, klawiaturę i mysz oraz opcjonalny przełącznik nożny, zapewniając elastyczną i wygodną obsługę podczas inspekcji.

    Przełącznik nożny mikroskopu cyfrowego pozwala na obsługę bez użycia rąk, umożliwiając użytkownikom sterowanie powiększeniem i innymi ustawieniami bez wysiłku, trzymając ręce na obrabianym przedmiocie, co zapewnia większą wydajność i precyzję.

ZEISS Smartzoom 100

Powiększ. Skontroluj. Gotowe.

  • Zablokowana zawartość stron trzecich

    Odtwarzacz wideo został zablokowany w związku z Twoimi preferencjami plików cookie. Aby zmienić ustawienia i odtworzyć wideo, kliknij poniższy przycisk i wyraź zgodę na użycie „funkcjonalnych” technologii śledzenia.
  • Mikroskop cyfrowy ZEISS Smartzoom 100 zapewnia podgląd na żywo w rozdzielczości 4K przy 60 kl./s z automatycznym dostosowaniem ostrości. Dzięki maks. 330 mm wysokości roboczej, redukcji drgań i obiektywom magnetycznym doskonale sprawdza się w zapewnieniu jakości – od inspekcji wejściowej po zastosowania laboratoryjne. Jego elastyczne elementy sterujące i konstrukcja typu wszystko w jednym sprawiają, że jest gotowy do natychmiastowego użycia, bez konieczności konfiguracji lub szkolenia, dzięki czemu inspekcja optyczna jest szybsza i łatwiejsza.

Rozwiązanie to zapewnia wydajną i przyjazną dla użytkownika platformę do inspekcji i analizy. Umożliwia łatwą kontrolę ustawień, takich jak powiększenie, oświetlenie i ostrość, aby zapewnić precyzyjne i wydajne inspekcje.

ZEISS Smartzoom 100 i oprogramowanie

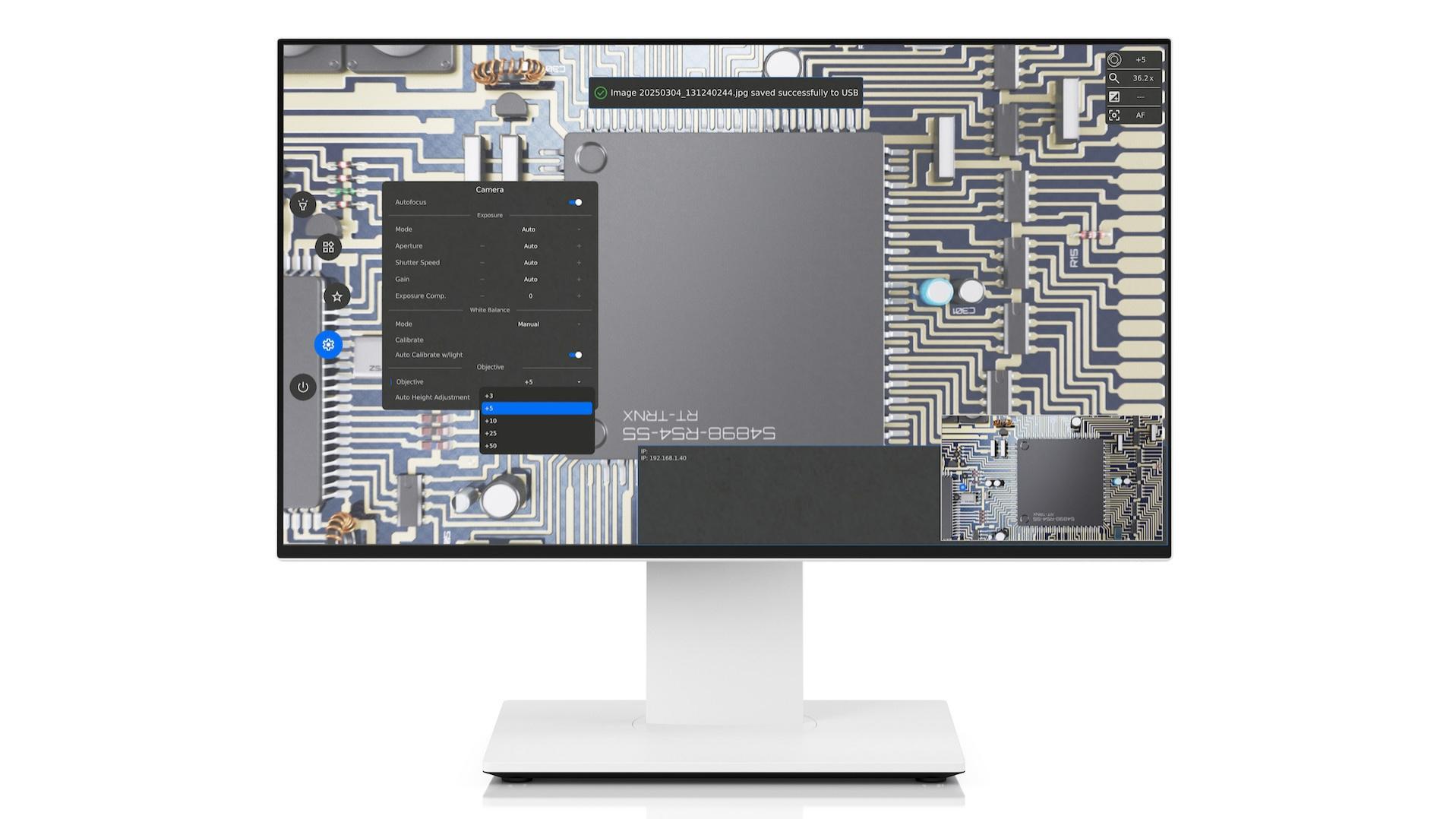

Ekran oprogramowania wyświetlający wyniki inspekcji mikroskopu cyfrowego ZEISS Smartzoom 100.
4.

Zawsze wyświetlany jest obraz na żywo z mikroskopu.
5.

Menu mikroskopu z dostępem do ustawień, funkcji i oprogramowania. Umożliwia szybkie dostosowanie oświetlenia, zasilania, ustawień, aplikacji i ulubionych skrótów.
3.

Podczas przechwytywania obrazów w prawym dolnym rogu widoczny jest podgląd rejestrowanego obrazu.
2.

Główne ustawienia mikroskopu są zawsze widoczne w prawym górnym rogu podglądu na żywo (używany obiektyw, poziom powiększenia, tryb ekspozycji i tryb ostrości).
1.

Przyjazne dla użytkownika oprogramowanie obejmuje podstawowe oprogramowanie do sterowania mikroskopem, wraz z opcjonalnymi aplikacjami zaprojektowanymi w celu spełnienia potrzeb określonych zastosowań. Dostosuj Smartzoom 100 za pomocą aplikacji najbardziej odpowiednich dla Twoich procesów i zadań.
Dwóch profesjonalistów pracuje razem w nowoczesnym laboratorium, analizując dane na dużym monitorze podłączonym do ZEISS Smartzoom 100.

Klienci ZEISS potwierdzają, że nowe rozwiązanie usprawnia współpracę, ułatwiając wspólne sprawdzanie i przeglądanie kontrolowanych części.

Specyfikacja techniczna

Wymiary i waga

Wysokość:

390 mm - 635 mm (15,35"-25")

Szerokość:

320 mm (12,60")

Głębokość:

325 mm (12,80")

Głębokość robocza:

370 mm (14,57")

Waga:

10,8 kg (23,81 funta)

Specyfikacja kamery

Rozdzielczość kamery:

4K (3840x2160), 8,5 MP przy 60/50/30 Hz

Szybkość klatek:

60 klatek na sekundę

Zoom optyczny:

25x

Wyjście wideo:

HDMI

Format obrazu:

16:9

Obiektyw

Zakres powiększenia

Swobodna odległość robocza

Pole widzenia

+3

1,6x - 40x

330 mm (12,99")

16 mm - 353 mm (0,63" - 13,90")

+5

2,8x - 66x

200 mm (7,87")

9,5 mm - 210 mm (0,37" - 8,27")

+10

5,4x - 130x

78 mm (3,07")

4,8 mm - 86 mm (0,19" - 3,39")

+25

13,2x - 328x

34 mm (1,34")

1,9 mm - 3,5 mm (0,07" - 0,14")
  • Osoba bada płytkę drukowaną przed urządzeniem kontrolnym ZEISS i monitorem wyświetlającym powiększony obraz elementów elektronicznych.
  • Osoba obsługująca szkiełko mikroskopowe obok monitora i sprzętu laboratoryjnego ZEISS na czystym stanowisku pracy.
  • Osoba trzymająca część wydrukowaną w 3D na czarnej powierzchni obok urządzenia ZEISS i monitora wyświetlającego powiększoną strukturę materiału.
  • Osoba ustawia element mechaniczny na perforowanej płycie podstawy obok urządzenia ZEISS i monitora komputerowego wyświetlającego interfejs pomiarowy.
  • Osoba obsługuje urządzenie ZEISS Smartzoom 100 w celu sprawdzenia małego elementu mechanicznego na perforowanej powierzchni roboczej obok monitora wyświetlającego dane analizy.
  • Osoba bada płytkę drukowaną przed kamerą ZEISS Smartzoom 100 i monitorem wyświetlającym powiększony obraz elementów elektronicznych.
  • Osoba obsługująca szkiełko mikroskopowe obok monitora i ZEISS Smartzoom 100 na czystym obszarze roboczym.
  • Osoba trzymająca część wydrukowaną w 3D na czarnej powierzchni obok urządzenia ZEISS i monitora wyświetlającego powiększoną strukturę materiału.
  • Osoba ustawia element mechaniczny na perforowanej płycie podstawy obok urządzenia ZEISS i monitora komputerowego wyświetlającego interfejs pomiarowy.
  • Osoba obsługuje urządzenie ZEISS Smartzoom 100 w celu sprawdzenia małego elementu mechanicznego na perforowanej powierzchni roboczej obok monitora wyświetlającego dane analizy.

ZEISS Smartzoom 100

Przykłady zastosowań

ZEISS Smartzoom 100 znajduje zastosowanie w różnych dziedzinach wymagających precyzyjnej kontroli optycznej i dokumentacji, m.in:

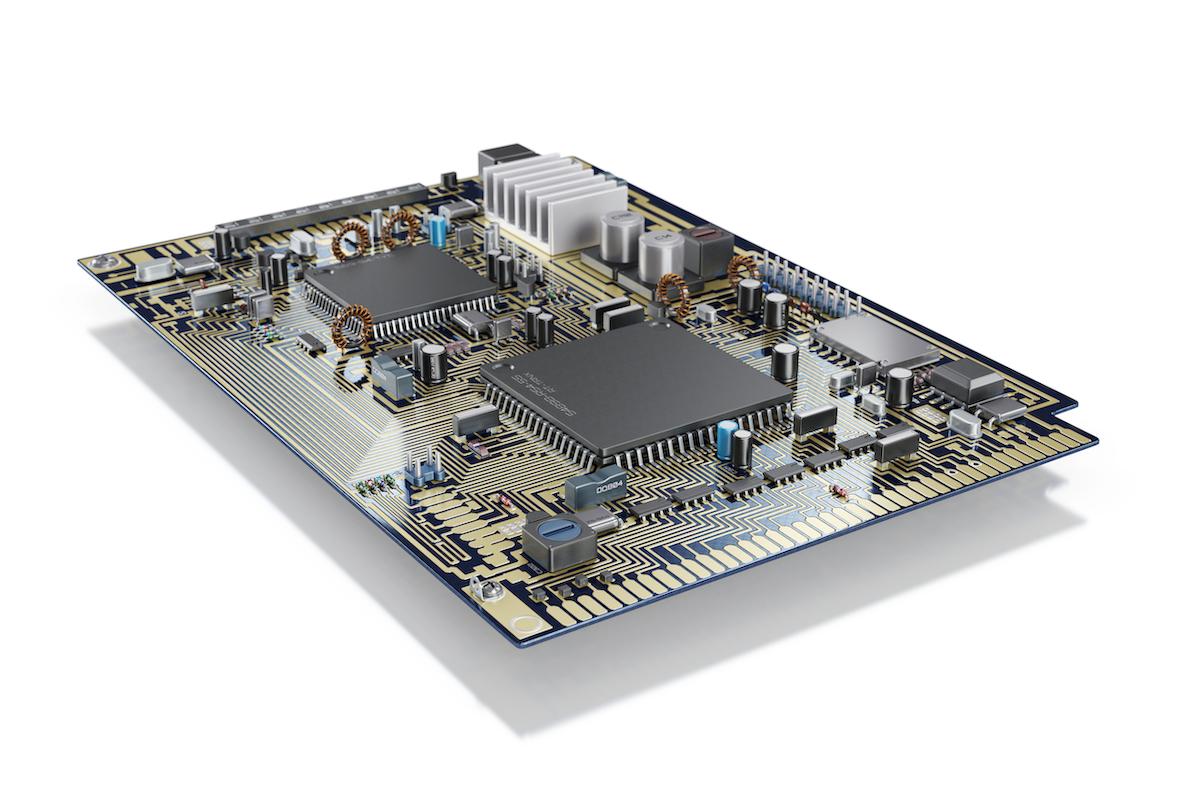

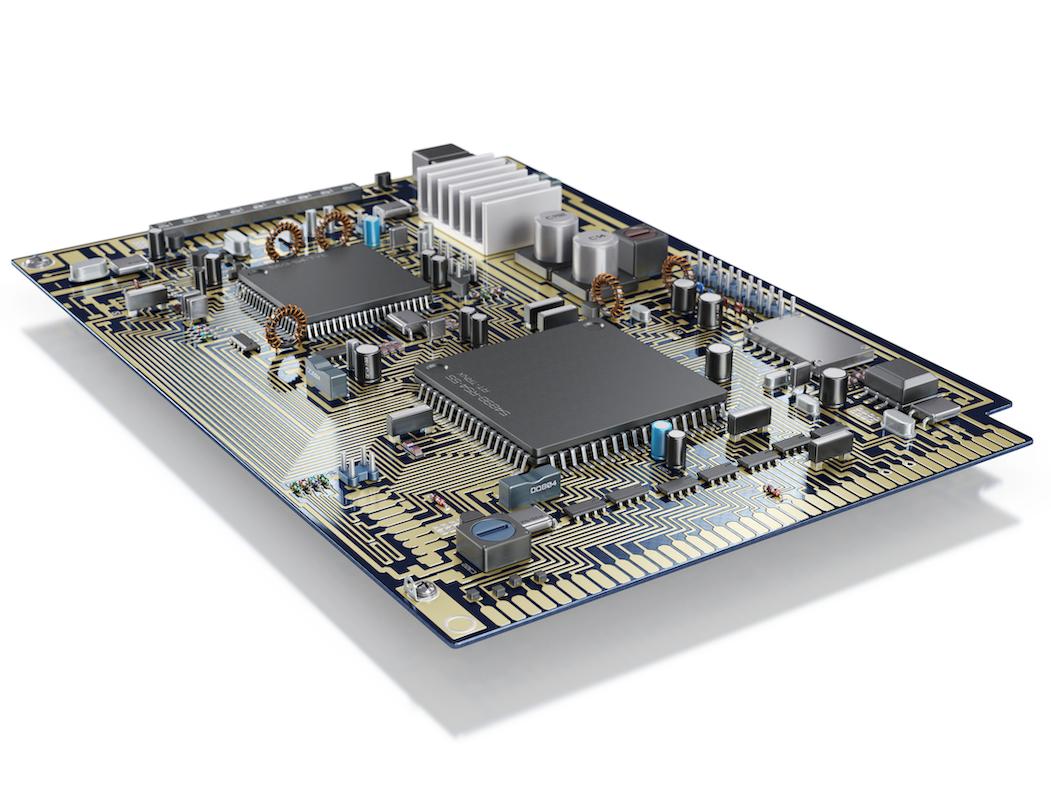

Elektronika: Inspekcja i kontrola usterek PCB (obwodów drukowanych) i SMD (urządzeń montowanych powierzchniowo).

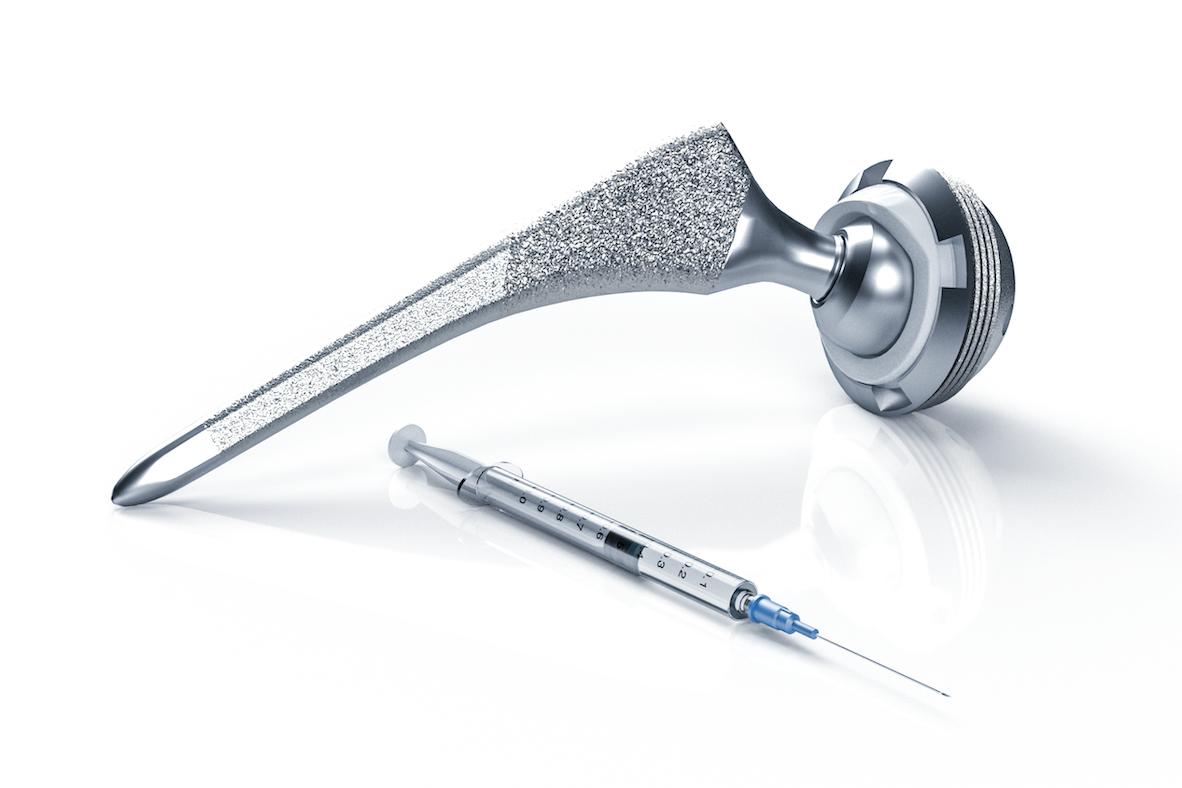

Urządzenia medyczne: Inspekcja i kontrola usterek implantów, strzykawek, komponentów ortopedycznych i innych części.
Lotnictwo i kosmonautyka: Kontrola łopatek sprężarki i części mechanicznych.

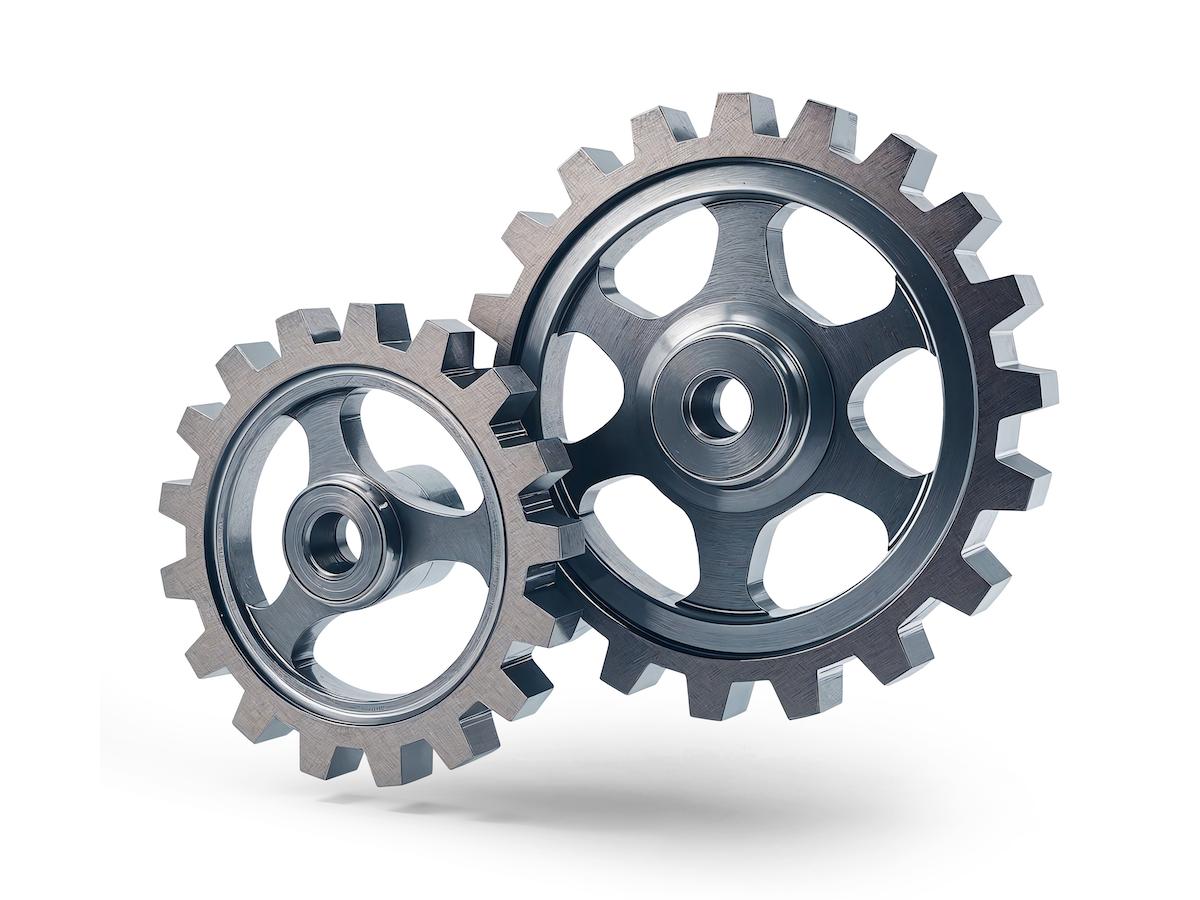

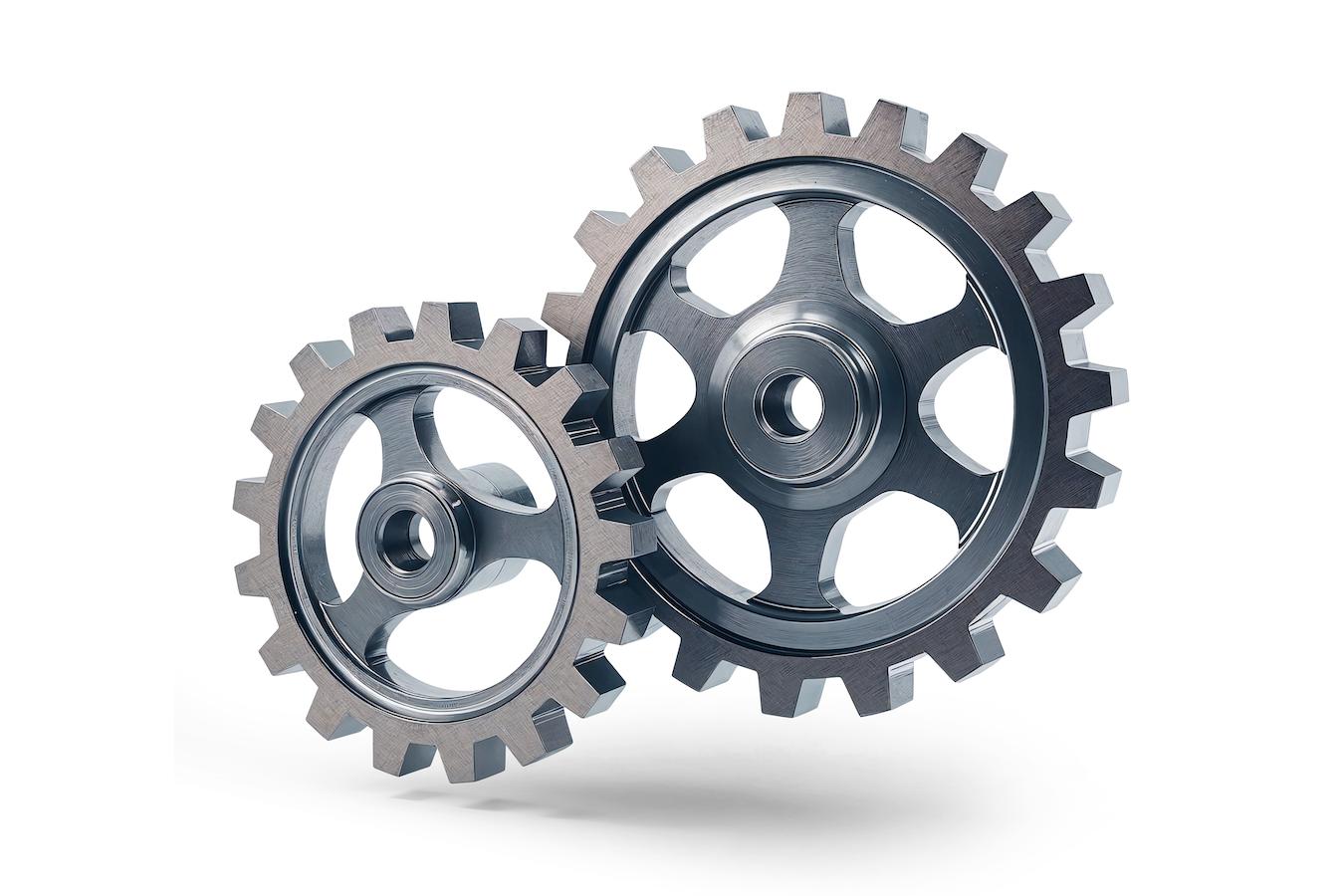

Motoryzacja: Kontrola kół zębatych, uszczelek i części mechanicznych.
Przemysł farmaceutyczny: Kontrola tabletek, kapsułek i opakowań.
Precyzyjna produkcja: Zapewnienie dokładności komponentów.
Opakowanie: Sprawdzanie jakości produktów i integralności opakowań.
Badania i rozwój: Naukowa analiza materiałów i mikrostruktur.
