ZEISS ARAMIS 1 - Zobacz pełny obraz
System pomiarowy 3D

ZEISS ARAMIS 1

Zobacz pełny obraz

ZEISS ARAMIS 1 to optyczny system pomiarowy, który umożliwia trójwymiarowe rejestrowania odkształceń, przemieszczeń i deformacji. Zastosowana technologia kamer stereoskopowych umożliwia bezstykowy pomiar deformacji podczas prób quasi-statycznych, takich jak statyczne próby rozciągania, kompaktowe statyczne próby rozciągania oraz 3-punktowe i 4-punktowe próby zginania.

  • Potężne możliwości pomiarowe
  • Bezstykowy system pomiarowy
  • Doskonałe zakresy pomiarowe
  • Stabilność i wytrzymałość
  • Certyfikowana wydajność
ARAMIS 1
Kontakt

Rozwój technologii zależy od Ciebie

ZEISS ARAMIS 1 jest Twoim narzędziem

Zablokowana zawartość stron trzecich

Odtwarzacz wideo został zablokowany w związku z Twoimi preferencjami plików cookie. Aby zmienić ustawienia i odtworzyć wideo, kliknij poniższy przycisk i wyraź zgodę na użycie „funkcjonalnych” technologii śledzenia.

Optyczny sensor typu wszystko w jednym

Potężne możliwości pomiarowe

ZEISS ARAMIS 1 to wszechstronne narzędzie w wyposażeniu inżyniera testującego. Optyczny system pomiarowy dostarcza trójwymiarowych danych na temat kształtu, deformacji i ruchu. Dzięki temu jest on optycznym czujnikiem odkształceń oraz LVDT.

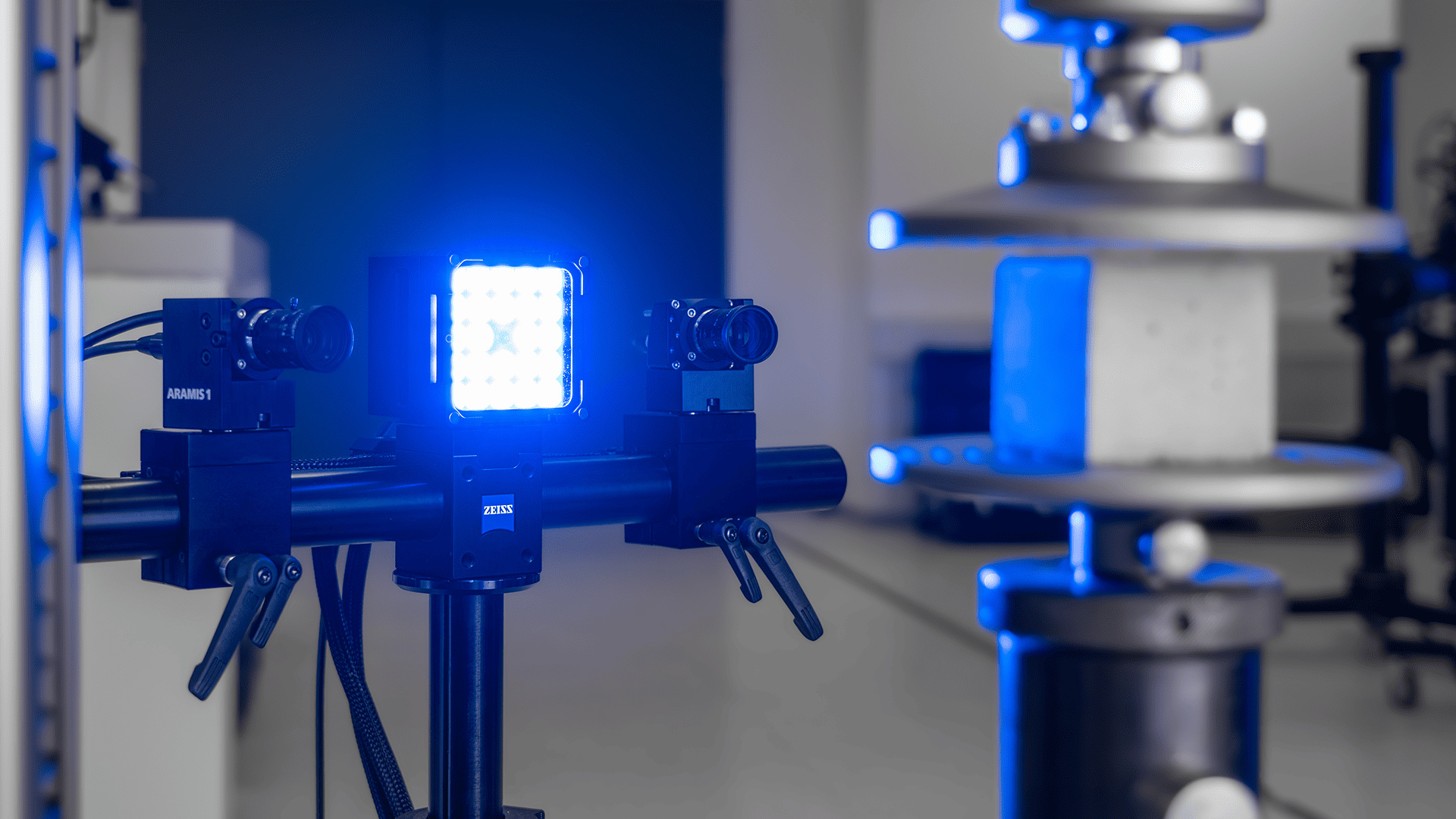

Pomiary bezstykowe

Pomiary bezstykowe

Brak fizycznej ingerencji

Dzięki technologii cyfrowych kamer i wydajnym algorytmom przetwarzania obrazu ZEISS ARAMIS 1 mierzy współrzędne 3D na podstawie obrazów i/lub filmów. Nie są potrzebne żadne przewody ani mocowania czujników.

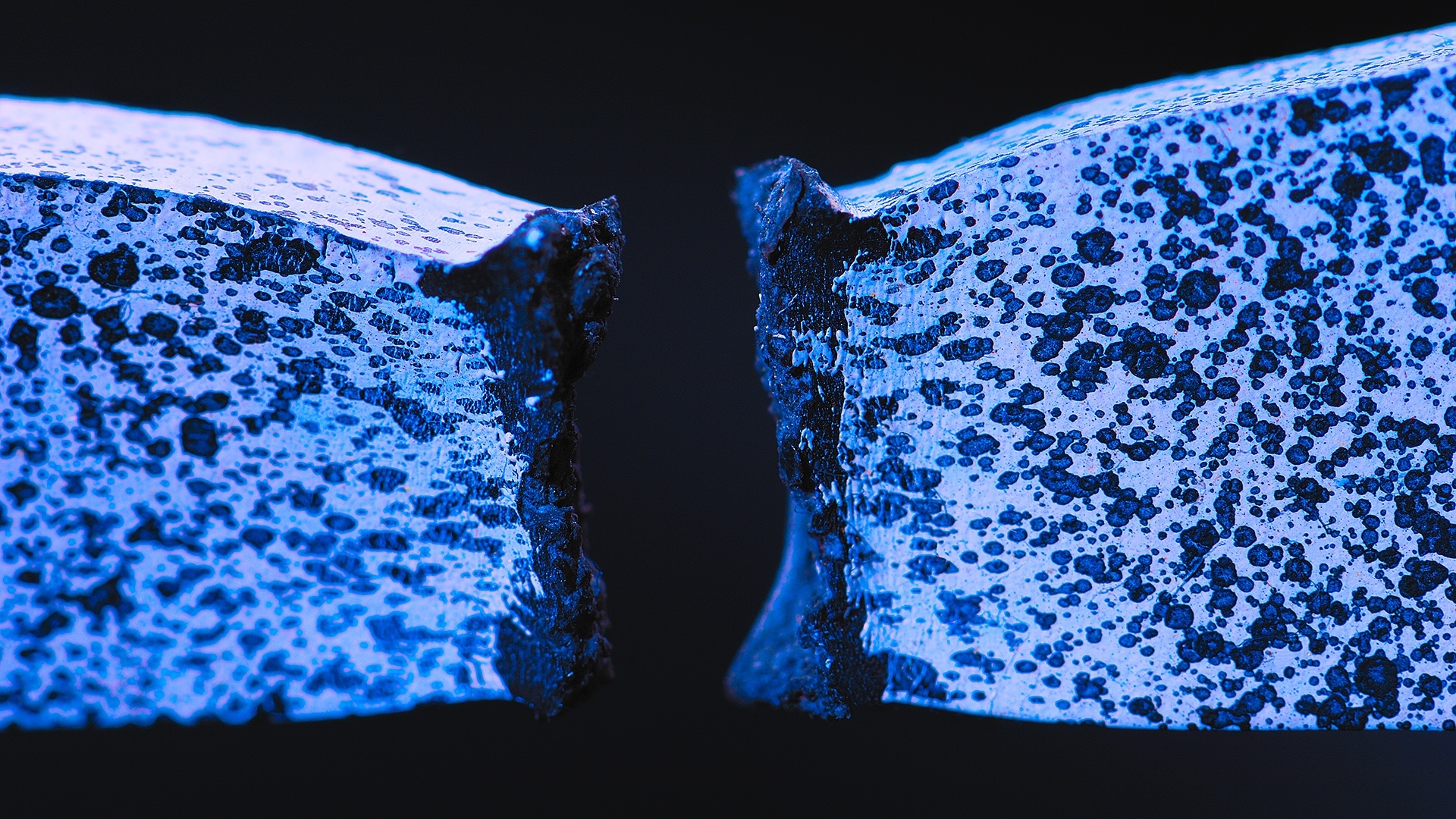

Doskonałe zakresy pomiarowe

Do momentu uszkodzenia

Doskonałe zakresy pomiarowe

Sensory optyczne, takie jak ZEISS ARAMIS 1, mogą mierzyć odkształcenia w zakresie od 0,005% do 2000% odkształcenia technicznego i oferują również ogromny zakres pomiarowy przemieszczeń.

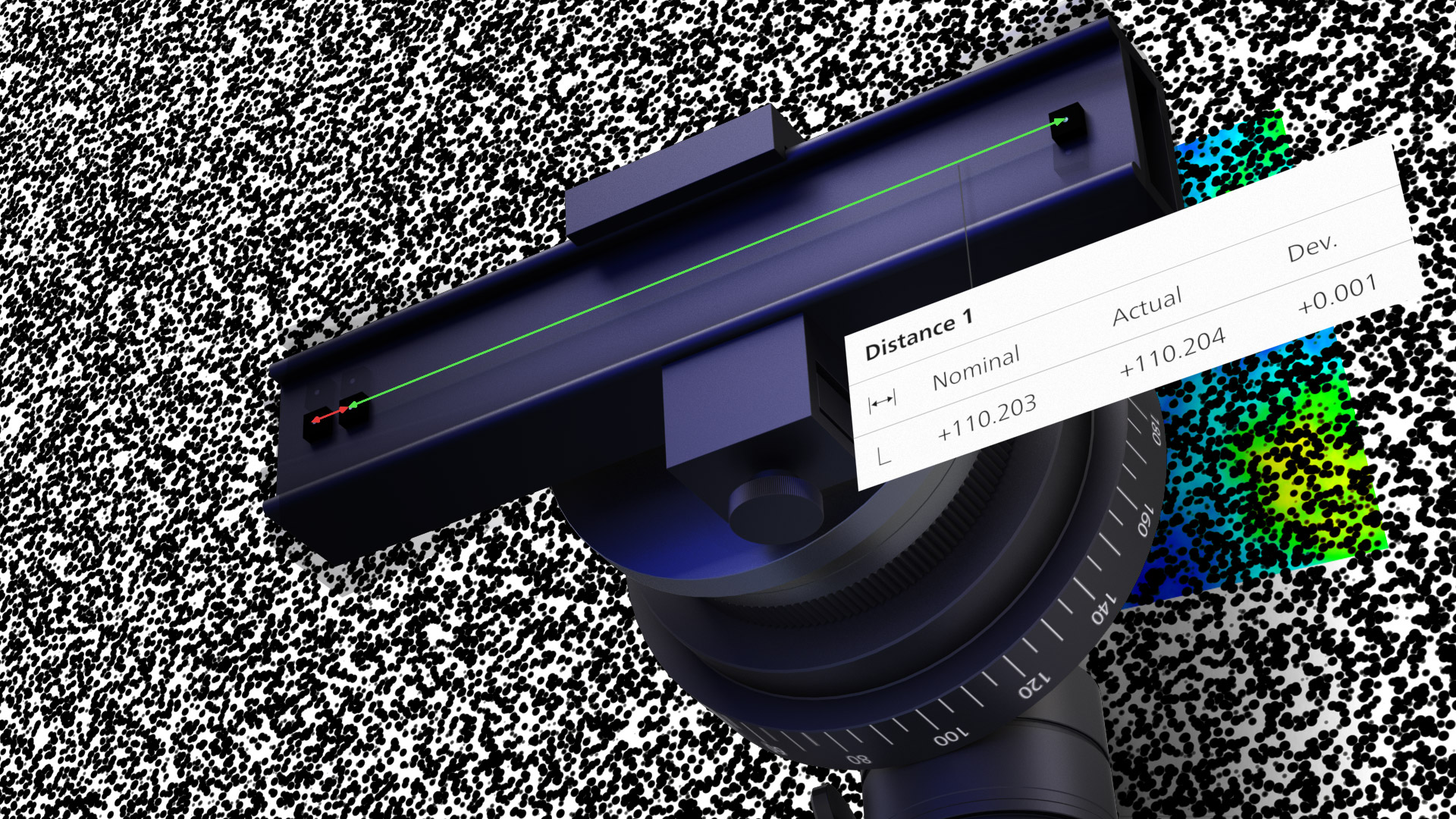

Niezawodny system

Niezawodny system

Certyfikowana wydajność i wytrzymałość

ZEISS ARAMIS 1 to wysokiej jakości optyczny system pomiarowy. Wydajność systemu jest certyfikowana w odniesieniu do standardów VDI i raportowana jako część procesu kontroli jakości wychodzącej.

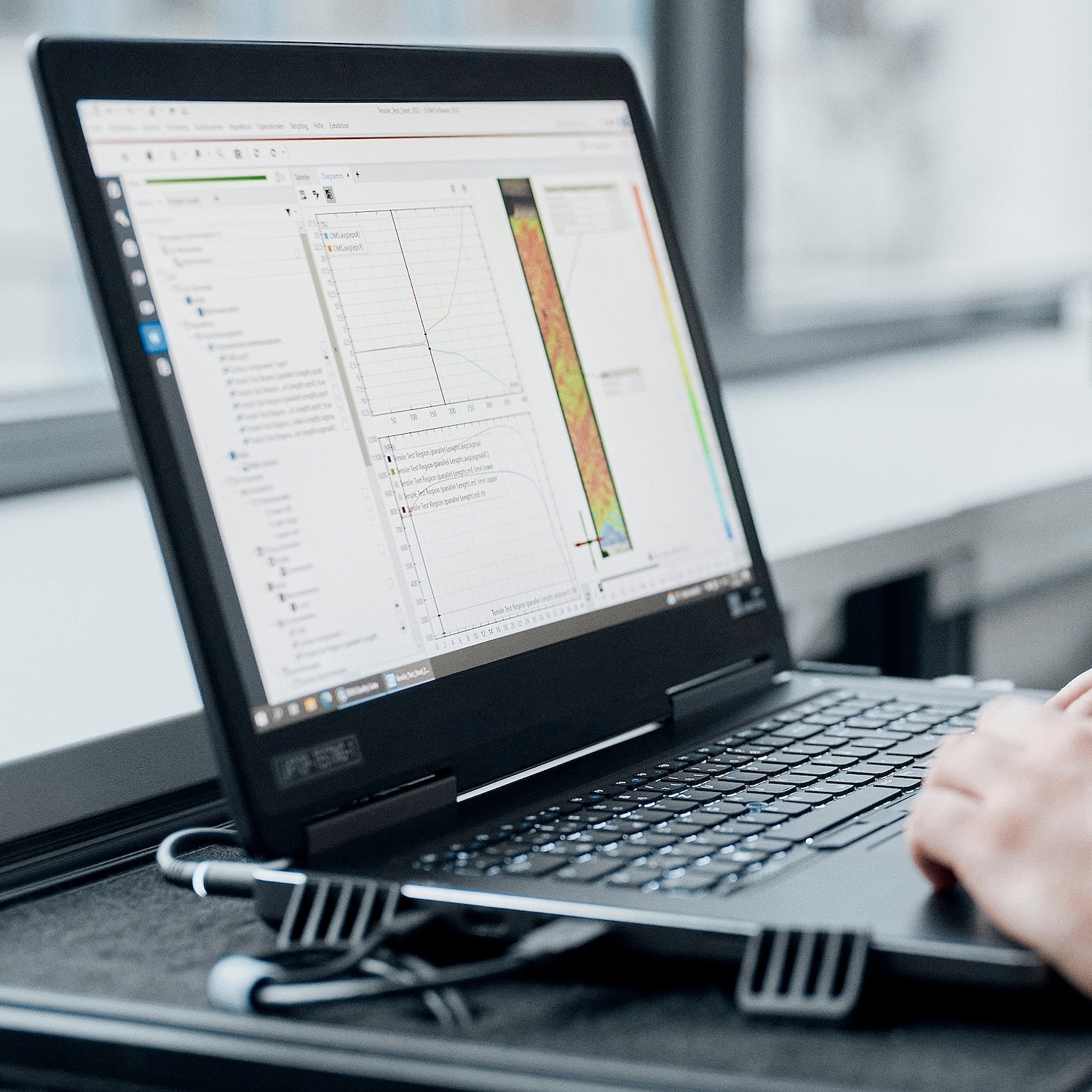

Idealne połączenie - ZEISS ARAMIS 1 i ZEISS CORRELATE

Idealne dopasowanie

ZEISS ARAMIS 1 i ZEISS CORRELATE

ZEISS ARAMIS 1 i ZEISS CORRELATE to idealne połączenie. Oprogramowanie oferuje cyfrową korelację obrazu i algorytmy śledzenia punktów do analizy ruchu i deformacji w 3D. System ARAMIS 1 jest również kompatybilny z naszą profesjonalną licencją do analiz, która zapewnia jeszcze więcej możliwości automatyzacji przy użyciu szablonów, aplikacji i wielu innych!

Zacznij od optycznej techniki pomiarowej 3D

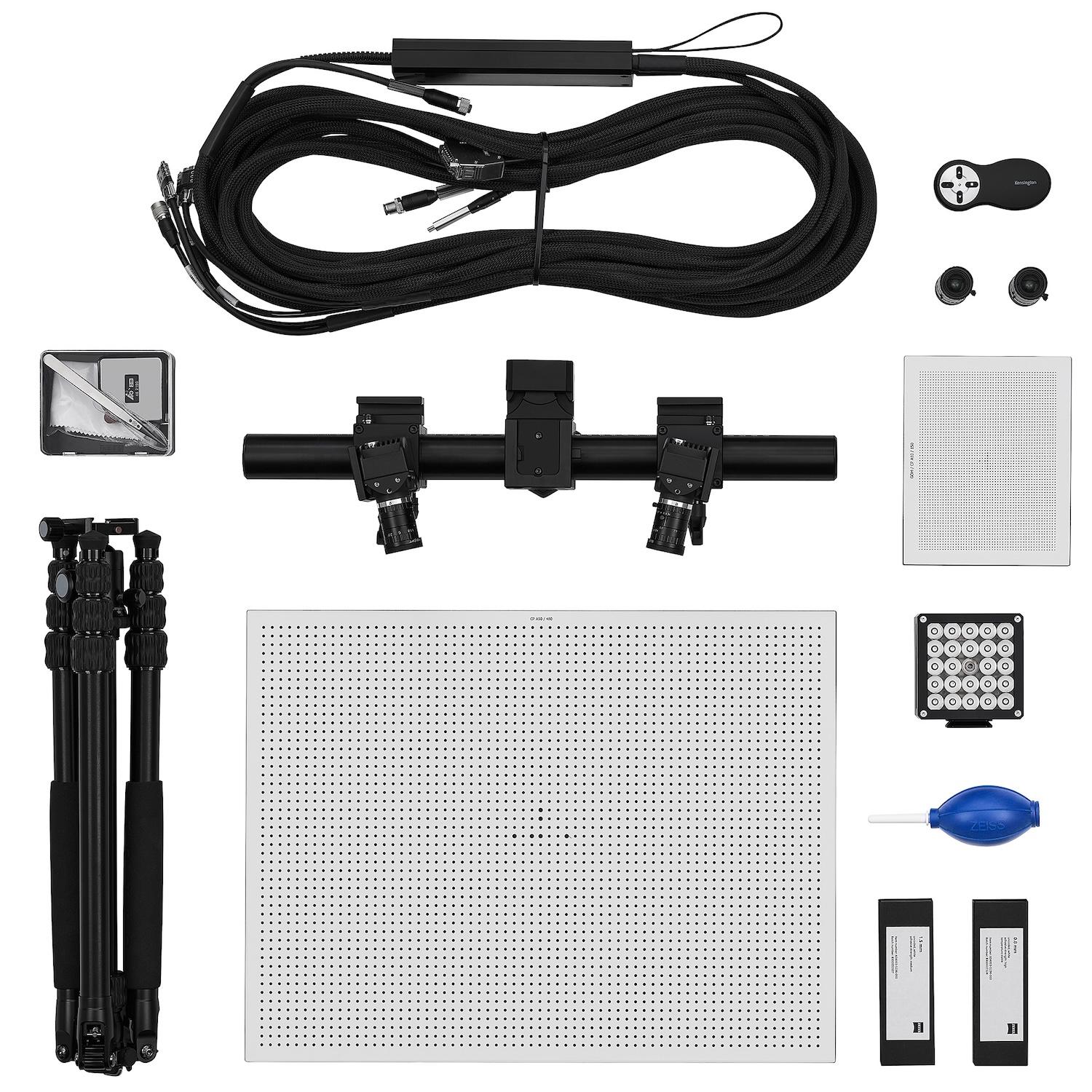

ZEISS ARAMIS 1 jest dostarczany w zestawie zawierającym wszystko, co jest potrzebne do rozpoczęcia pracy z optycznymi pomiarami 3D odkształceń, przemieszczeń i deformacji.

Zainspirowany naszą rodziną czujników ARAMIS Adjustable o sprawdzonej od dziesięcioleci niezawodności, nowy ARAMIS 1 umożliwia zmianę wszystkich ważnych parametrów konfiguracji pomiaru na czujniku bez użycia narzędzi.

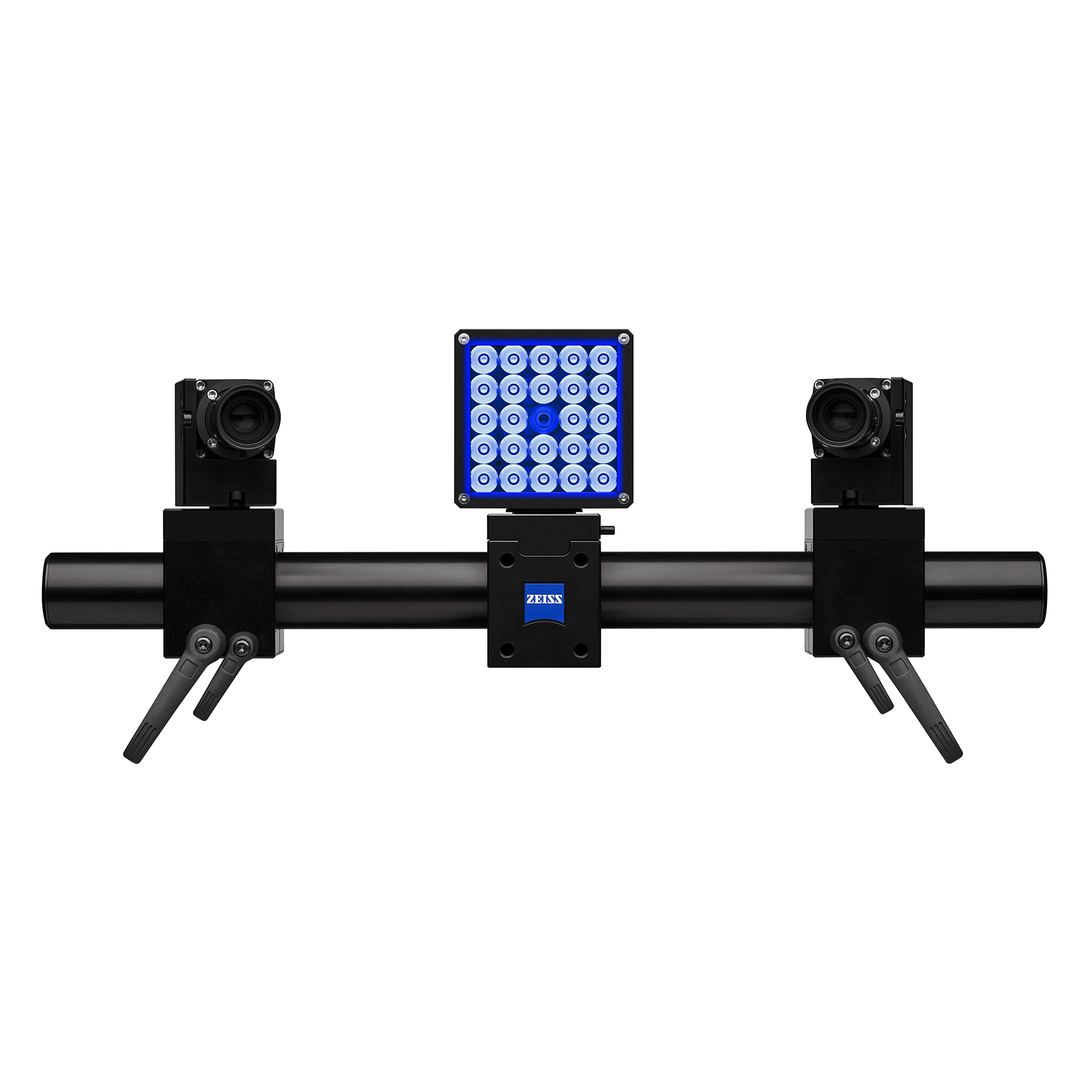

Głowica sensora ARAMIS 1

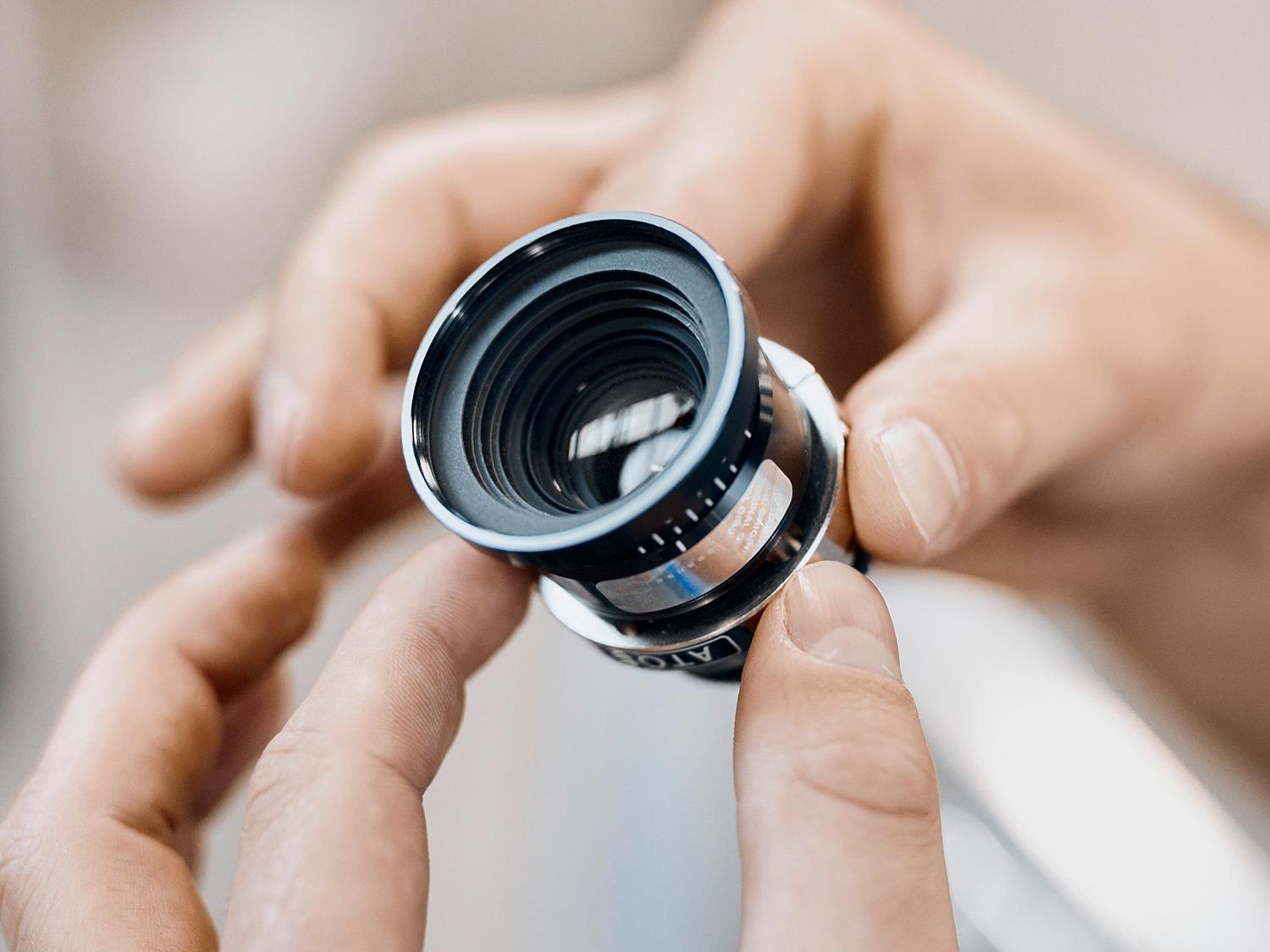

Wraz z sensorem ZEISS ARAMIS 1 dostarczane są dwie pary obiektywów. Sprzęt optyczny umożliwia konfigurację objętości pomiarowych o polu widzenia od 50 x 40 mm do 500 x 425 mm.
Obiektywy klasy metrologicznej

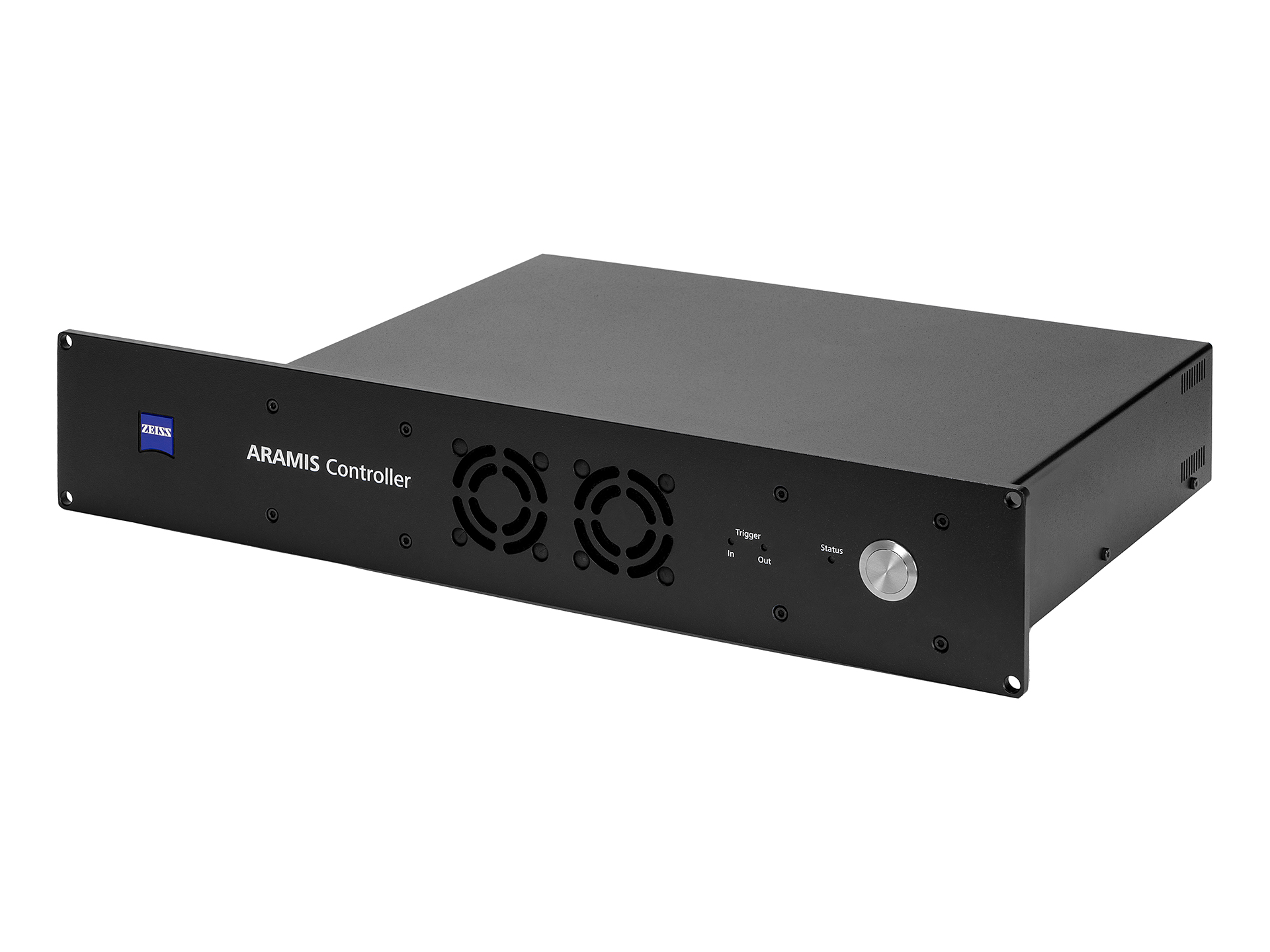

ARAMIS Controller jest łącznikiem pomiędzy sensorem, oprogramowaniem i maszyną testową lub stanowiskiem testowym. Umożliwia rejestrowanie sygnałów zewnętrznych, zasilanie i precyzyjne wyzwalanie kamer.
ARAMIS Controller

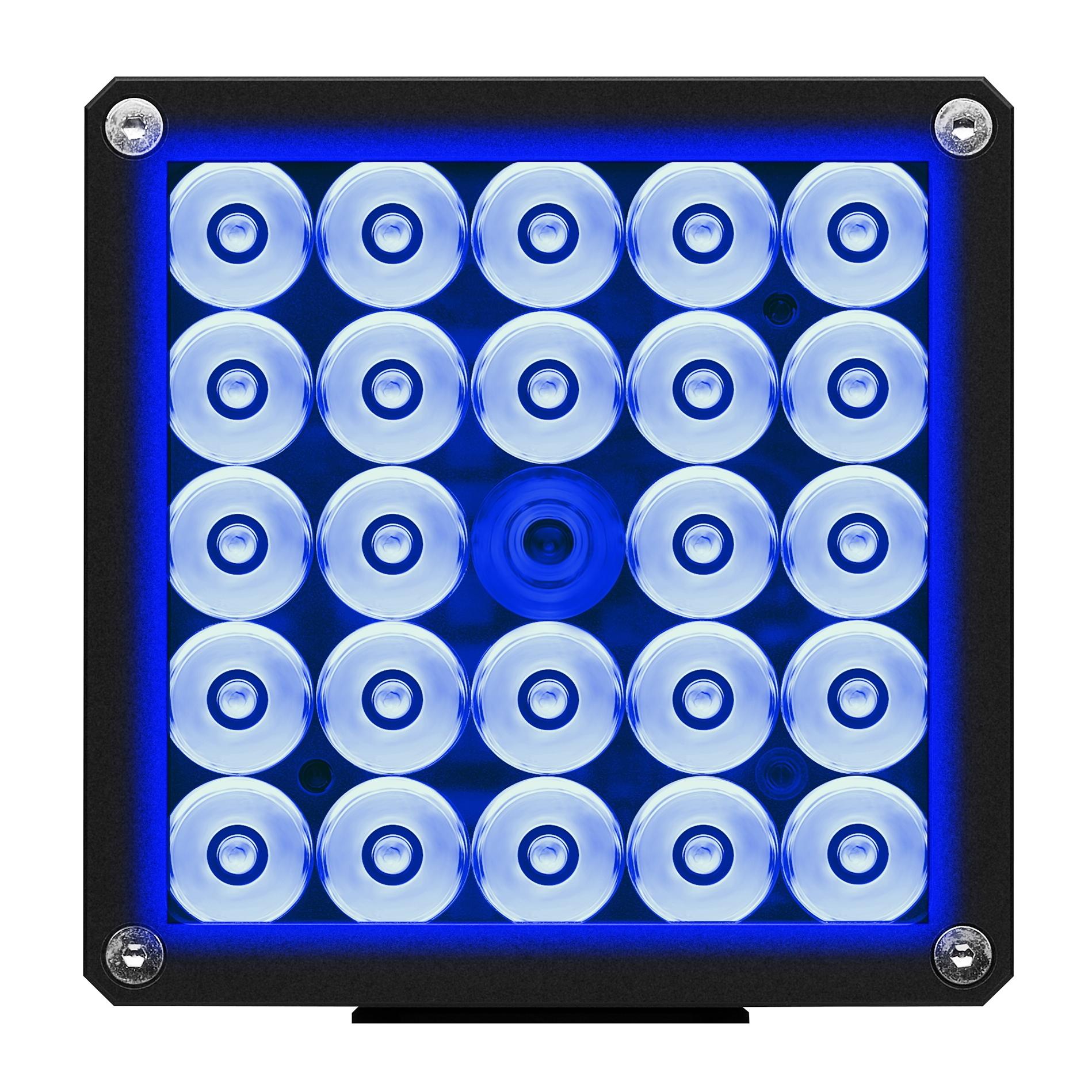

Wąskopasmowa niebieska lampa LED zapewnia optymalne warunki oświetleniowe dzięki wymiennym dyfuzorom i polaryzatorom w połączeniu z doskonałą jasnością.
Lampa LED B45-15

Opcje aktualizacji

ZEISS ARAMIS 1 jest wyposażony we wszystko, czego potrzebujesz, aby rozpocząć pomiary optyczne testów quasi-statycznych, np. dla małych zespołów lub komponentów oraz charakteryzacji materiałów. Dzięki dedykowanym opcjom aktualizacji sprzętu i oprogramowania możesz jeszcze bardziej zwiększyć swoje możliwości w zakresie pomiarów i analizy.

ZEISS CORRELATE w wersji Pro bazuje na w pełni parametrycznej koncepcji, która zapisuje wszystkie kroki inspekcji w tle, aby zapewnić pełną identyfikowalność wyników pomiarów. Szablony projektów skracają czas potrzebny na analizę i raportowanie. Aplikacje zapewniają rozszerzenie funkcji dla określonych zadań pomiarowych.
ZEISS CORRELATE Pro
Opcja aktualizacji Pro Line odblokowuje zaawansowane tryby pomiarowe, takie jak śledzenie na żywo, pomiary z użyciem bufora kołowego i wyzwalanie akwizycji obrazu za pomocą sygnałów zewnętrznych, takich jak siła. Ponadto umożliwia korzystanie z optycznie śledzonej sondy stykowej i adapterów.
ZEISS CORRELATE Pro Line

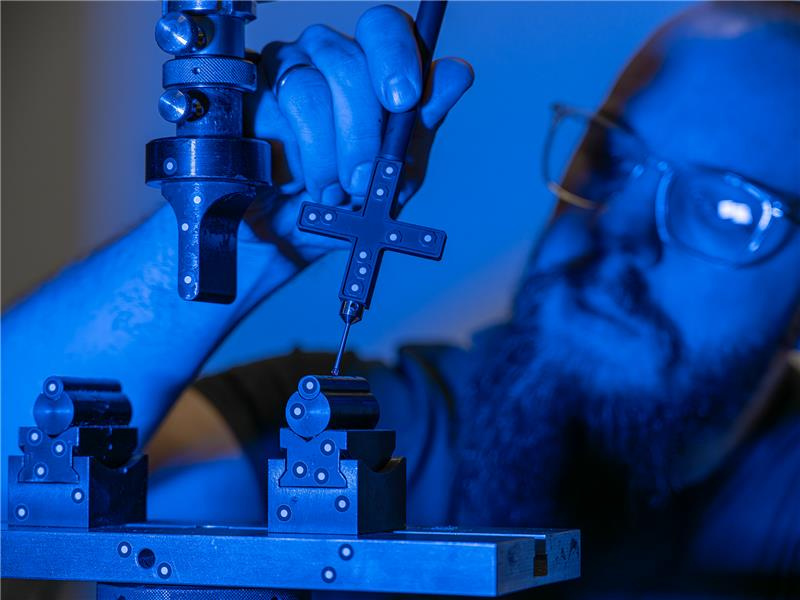

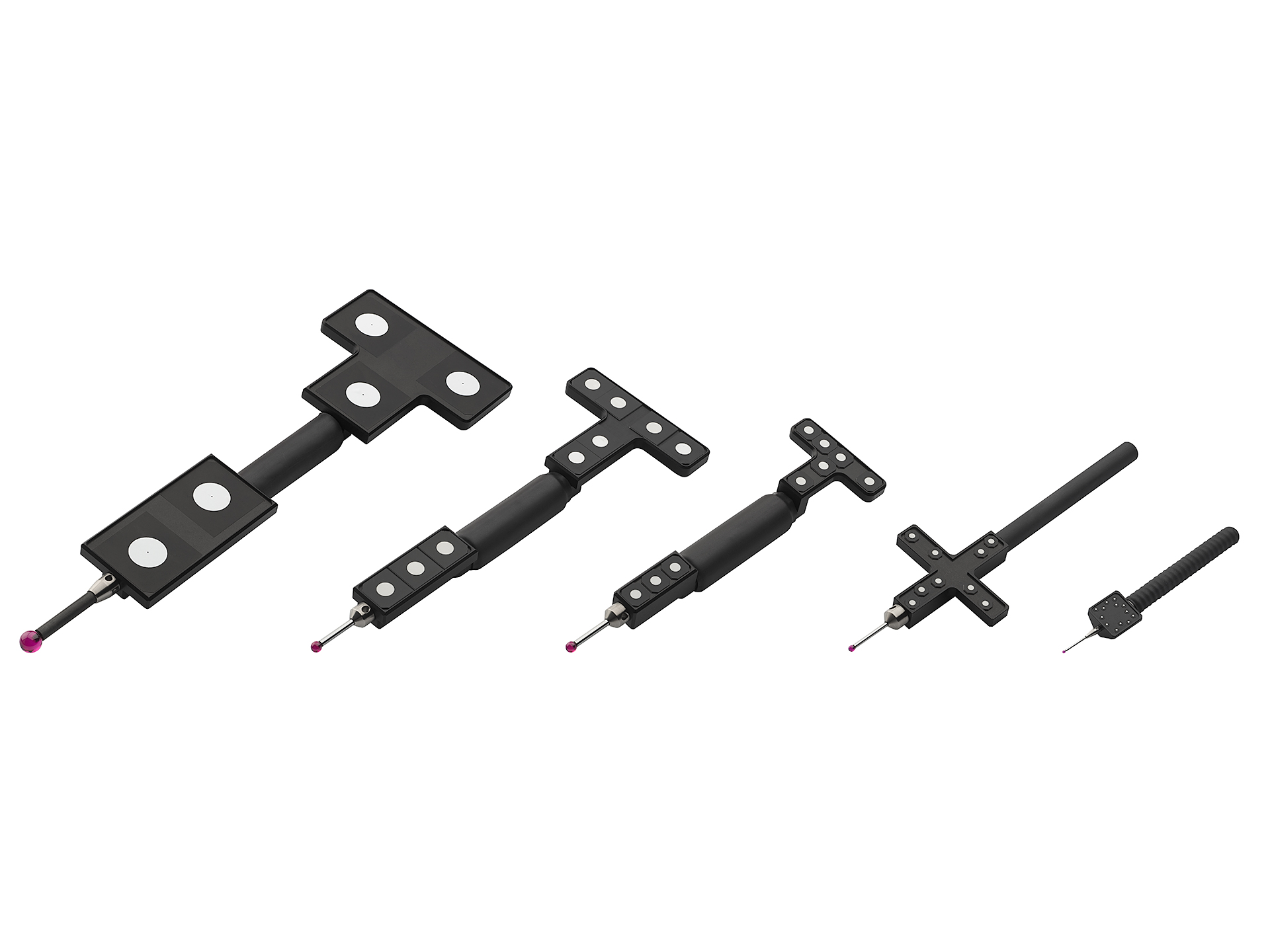

Sonda stykowa łączy w sobie zalety metrologii optycznej i stykowej. Sonda jest śledzona przez system ARAMIS i umożliwia punktowe pomiary stykowe geometrii w celu wyrównania lub szybkiej kontroli.
Sonda stykowa

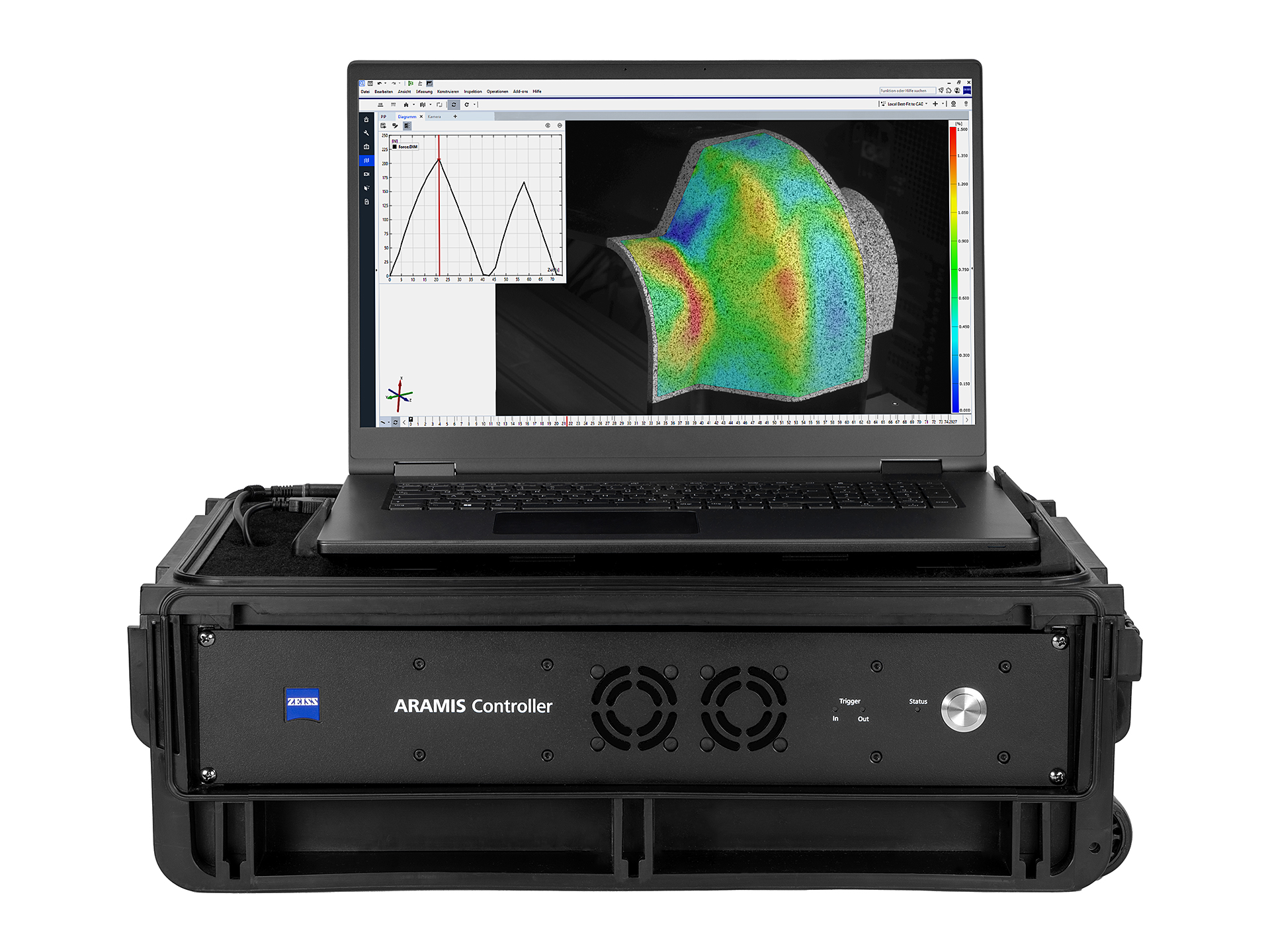

Mobilna obudowa dla ARAMIS ułatwia przenoszenie systemu z jednego miejsca pomiarowego do drugiego i chroni kontroler ARAMIS Controller oraz laptop w wytrzymałej obudowie. Jest to idealny dodatek do walizki transportowej.
Mobilna obudowa dla ARAMIS

Zastosowania w testowaniu materiałów i części

ZEISS ARAMIS 1 jest przeznaczony do pomiaru odkształceń, przemieszczeń i deformacji w testach quasi-statycznych materiałów lub małych komponentów.

  • Statyczna próba rozciągania

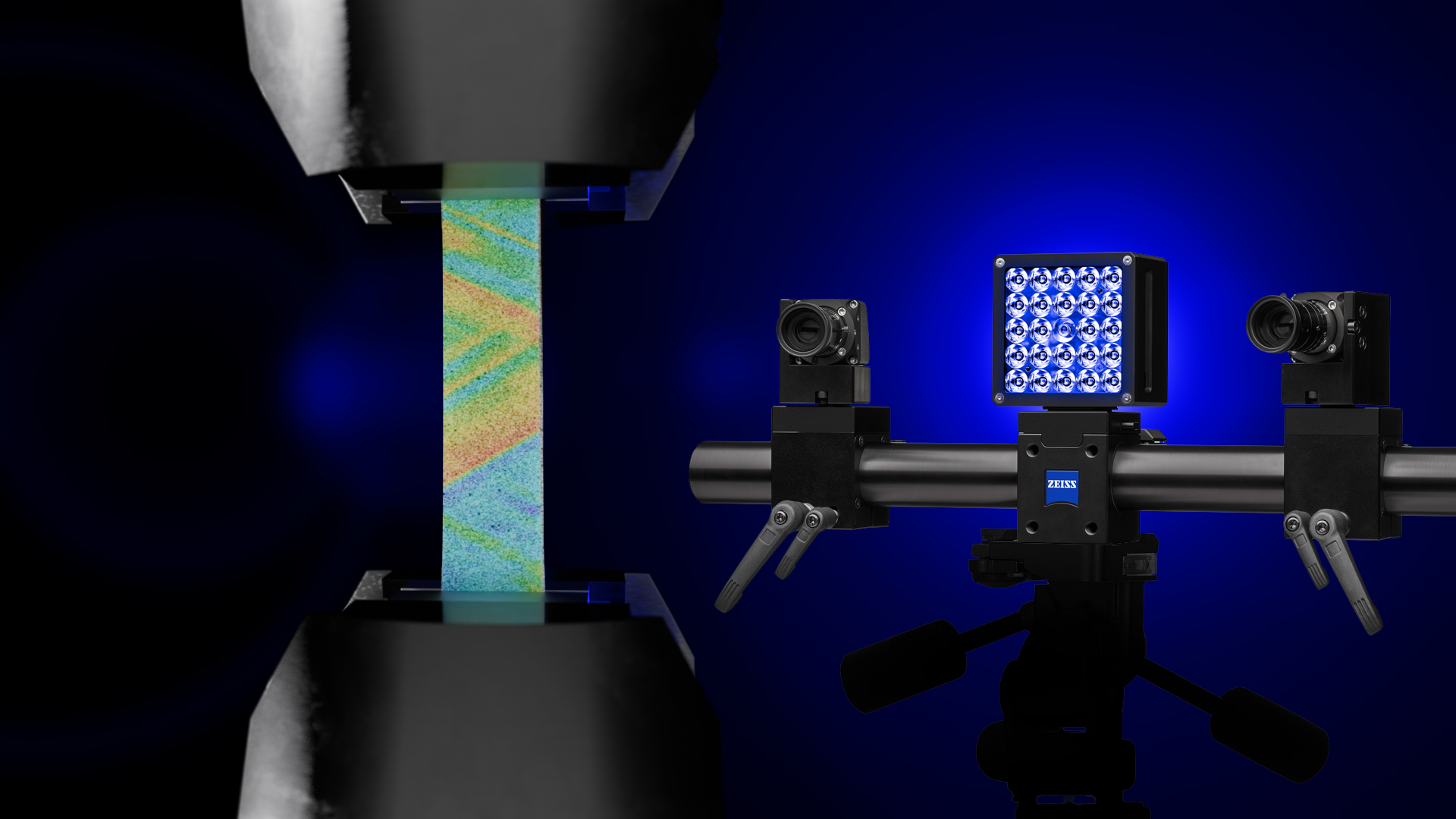

    Statyczna próba rozciągania

    ZEISS ARAMIS 1 jest w stanie mierzyć odkształcenia w ogromnym zakresie pomiarowym i umożliwia szczegółową analizę przewężenia i uszkodzenia próbki.

  • Dwuosiowa próba rozciągania

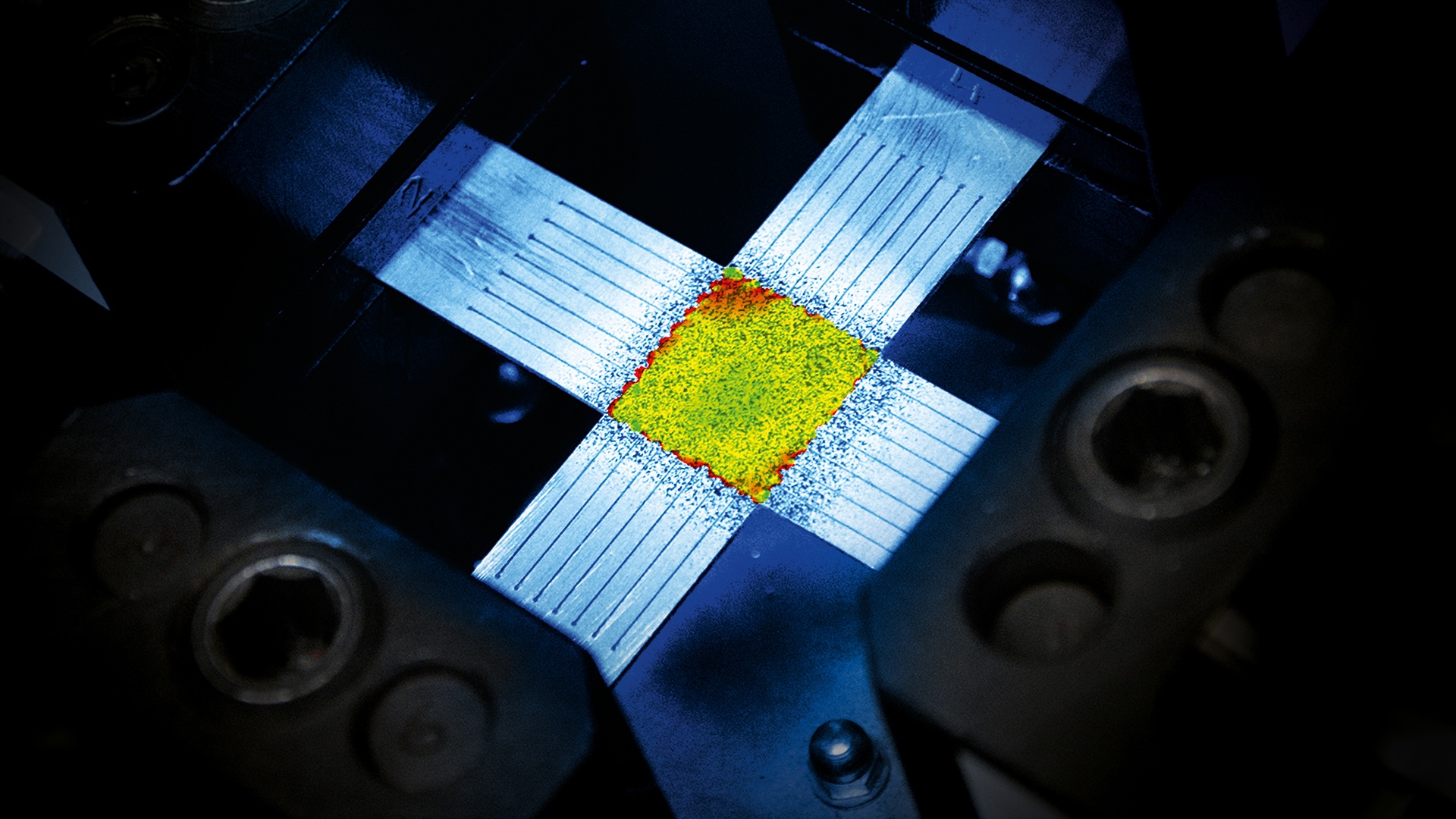

    Dwuosiowa próba rozciągania

    Wyniki rozkładów odkształceń całej powierzchni przechwycone przez ZEISS ARAMIS 1 są idealne do oceny dwuosiowych prób rozciągania. Można bezpośrednio zobaczyć, jak jednorodne jest odkształcenie.

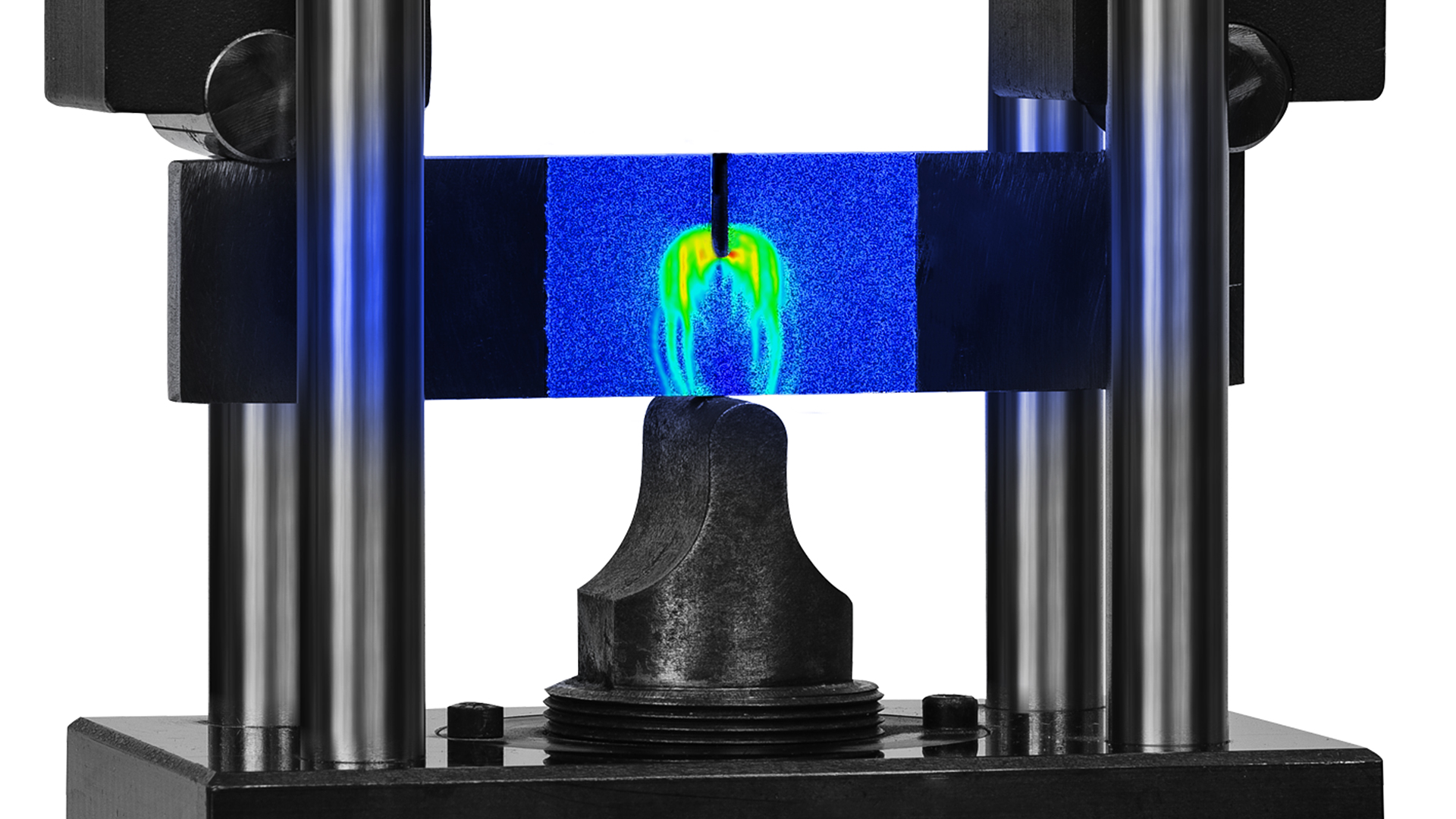

  • 3-punktowa i 4-punktowa próba zginania

    3-punktowa i 4-punktowa próba zginania

    Tysiące punktów umożliwiają szczegółową analizę uszkodzeń i rozkładów odkształceń. Wyrównanie uchwytów testowych i odstępów można łatwo zmierzyć i skorygować, korzystając z naszej opcjonalnej sondy stykowej.

  • Test małych komponentów

    Test małych komponentów

    Dzięki objętościom pomiarowym w zakresie długości od 50 do 500 mm ZEISS ARAMIS 1 jest idealnym sensorem optycznym do testów mechanicznych lub termomechanicznych małych komponentów.

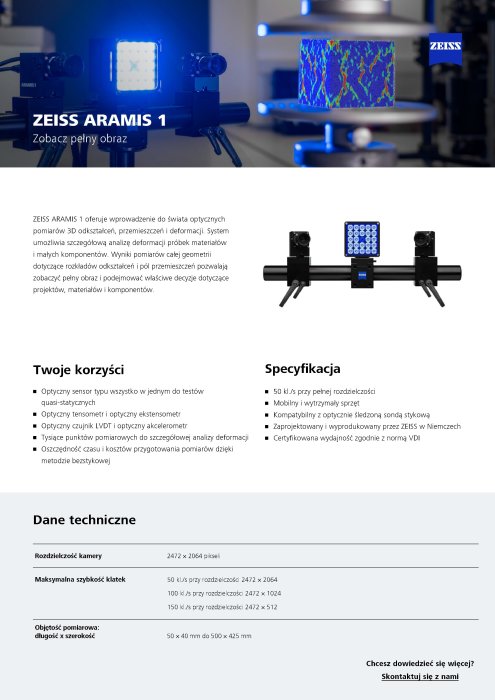

ZEISS ARAMIS 1 OnePager

Pobierz najważniejsze informacje o optycznym systemie pomiarowym 3D do analizy odkształceń i deformacji.
