ZEISS XENOS

Maszynę XENOS firmy ZEISS wyposażono w dwa napędy liniowe w kierunku Y, synchronizowane przy użyciu nowej technologii opracowanej również przez firmę ZEISS: napędu centralnego. Zapewnia to optymalny rozkład mocy napędów w zależności od pozycji osi X.

Rozwiązanie to jest możliwe dzięki użyciu najnowszej generacji układu sterowania i algorytmu. Zalicza się ono do najważniejszych elementów odpowiadających za uzyskanie maksymalnej dokładności i możliwie największej zgodności z trajektorią w całym zakresie pomiarowym.

W maszynie ZEISS XENOS, we wszystkich osiach używane są napędy liniowe. Korzyści: duże wartości prędkości, bardzo duże przyspieszenie, duża dokładność pozycjonowania oraz działanie napędów bez siły ścinającej. W połączeniu z liniałami pomiarowymi o dużej rozdzielczości zastosowanie napędów liniowych w maszynie ZEISS XENOS przyczynia się do bardzo dużej zgodności z trajektorią i bardzo dużej dokładności pozycjonowania – poniżej 100 nanometrów.

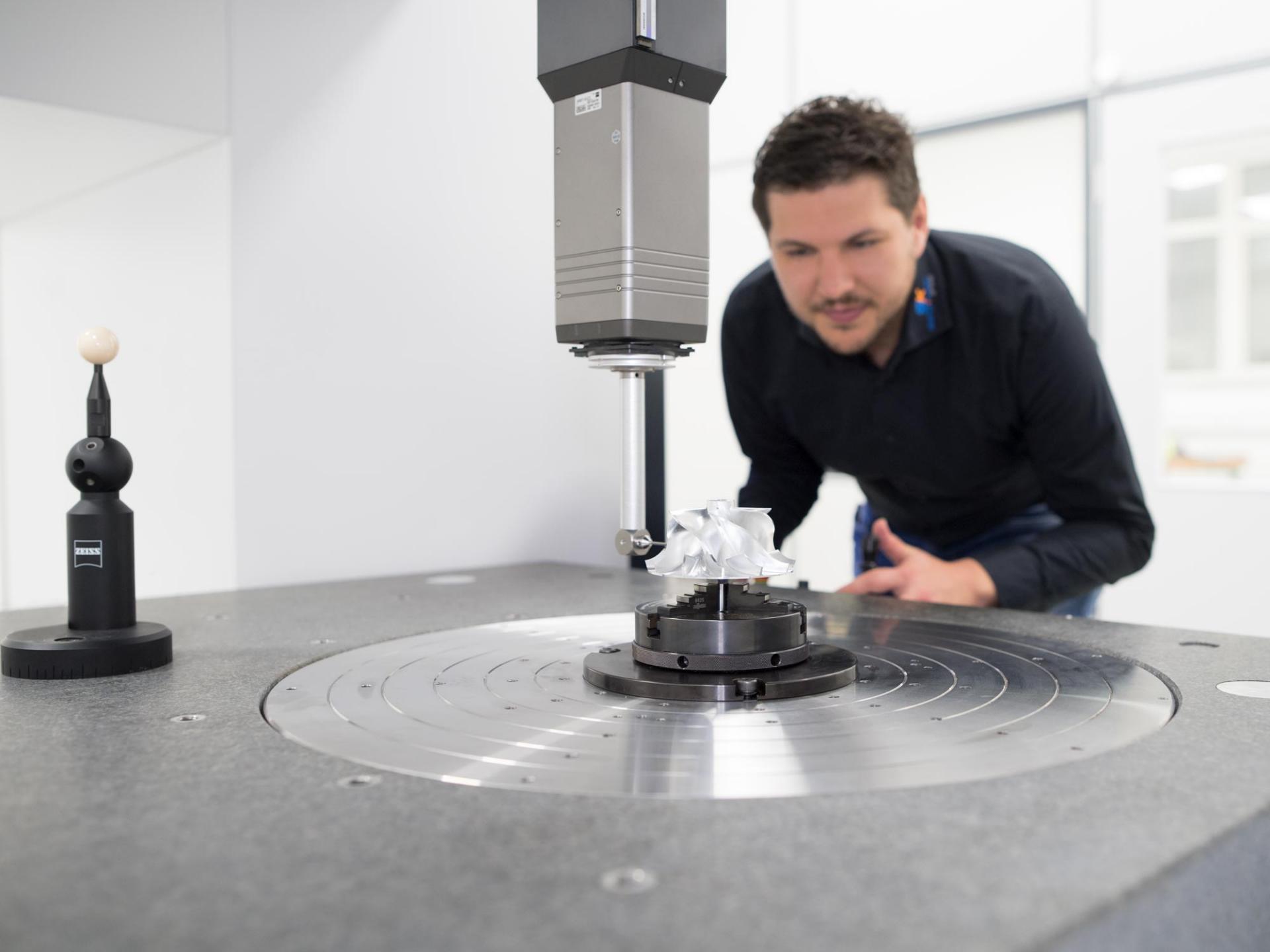

Na przykład odchylenie trzpienia pozostaje bardziej stałe, czego efektem jest większa dokładność. Kolejna korzyść jest widoczna przy pomiarze powierzchni zakrzywionych: im bardziej niezawodnie i dokładnie trzpień porusza się wzdłuż określonej trajektorii, z tym większą precyzją można wyznaczyć błędy.


Te części konstrukcyjne maszyny ZEISS XENOS, które odpowiadają za dokładność, są wykonane w innowacyjnej technologii ceramiki karborundowej. Do dziś materiał ten był rzadko wykorzystywany do wykonania części o porównywalnym rozmiarze czy zbliżonej dokładności.

W porównaniu ze standardową ceramiką na bazie tlenku glinu, ceramika karborundowa charakteryzuje się o około 50% mniejszą rozszerzalnością cieplną, do 30% większą sztywnością, oraz o 20% mniejszą masą. W porównaniu ze stalą wykazuje ona dwukrotnie większą sztywność przy połowie masy.
