ZEISS ARAMIS adjustable 24m

ZEISS ARAMIS Adjustable 24M

Pomiar naprężeń i odkształceń z najwyższym poziomem szczegółowości

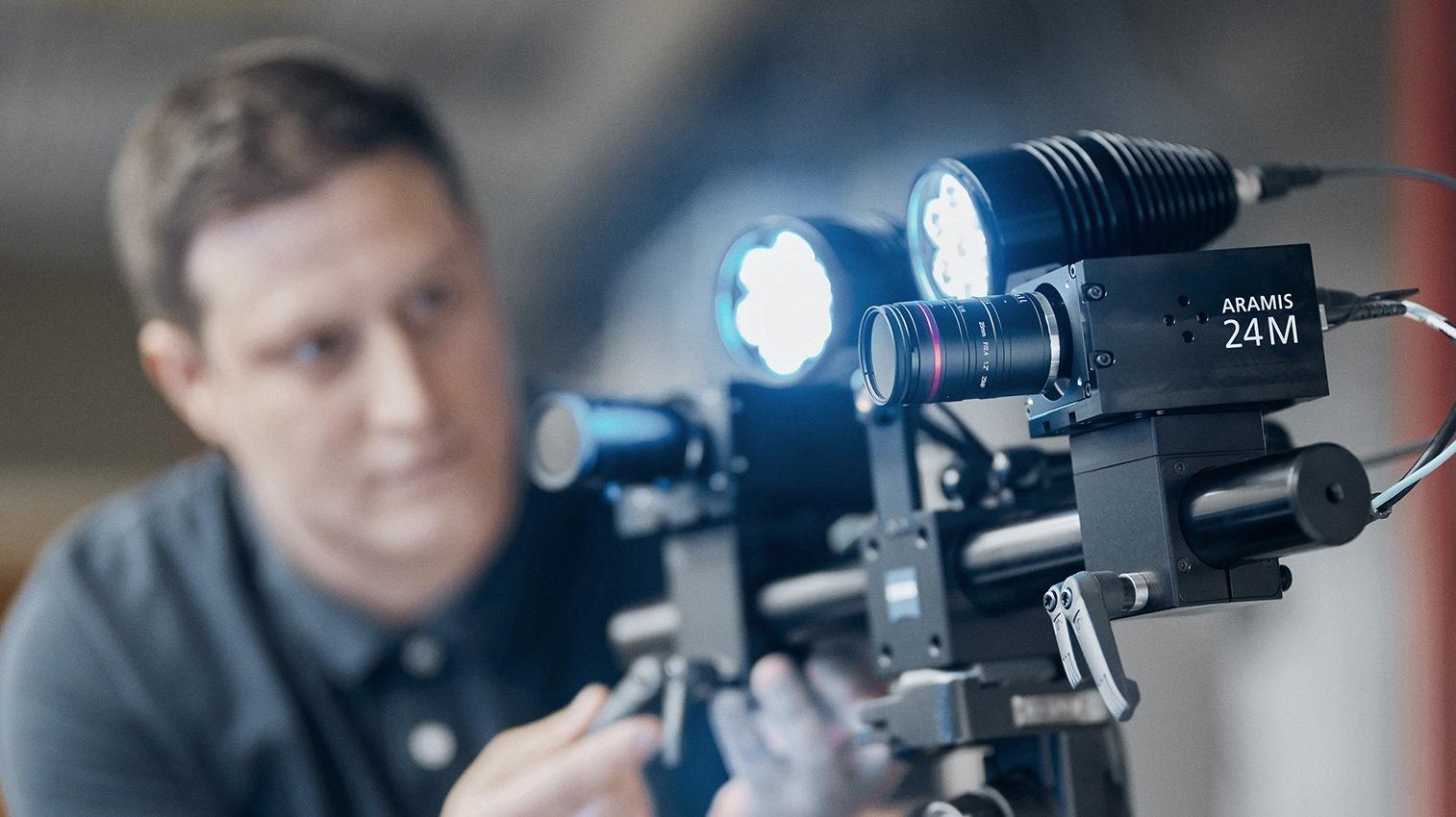

ARAMIS Adjustable 24M firmy ZEISS łączy zaawansowaną technologię z maksymalną elastycznością. Dwie kamery o rozdzielczości 24 megapikseli przechwytują nawet najmniejsze przemieszczenia i odkształcenia 3D powierzchni – zarówno podczas pomiarów punktowych, jak i całej geometrii.

Pomiary w wysokiej rozdzielczości
Nowa generacja sensorów do testowania
Efektywna akwizycja danych

Analiza deformacji z najwyższym poziomem szczegółowości

Dokładna analiza zachowania deformacji obiektu testowego

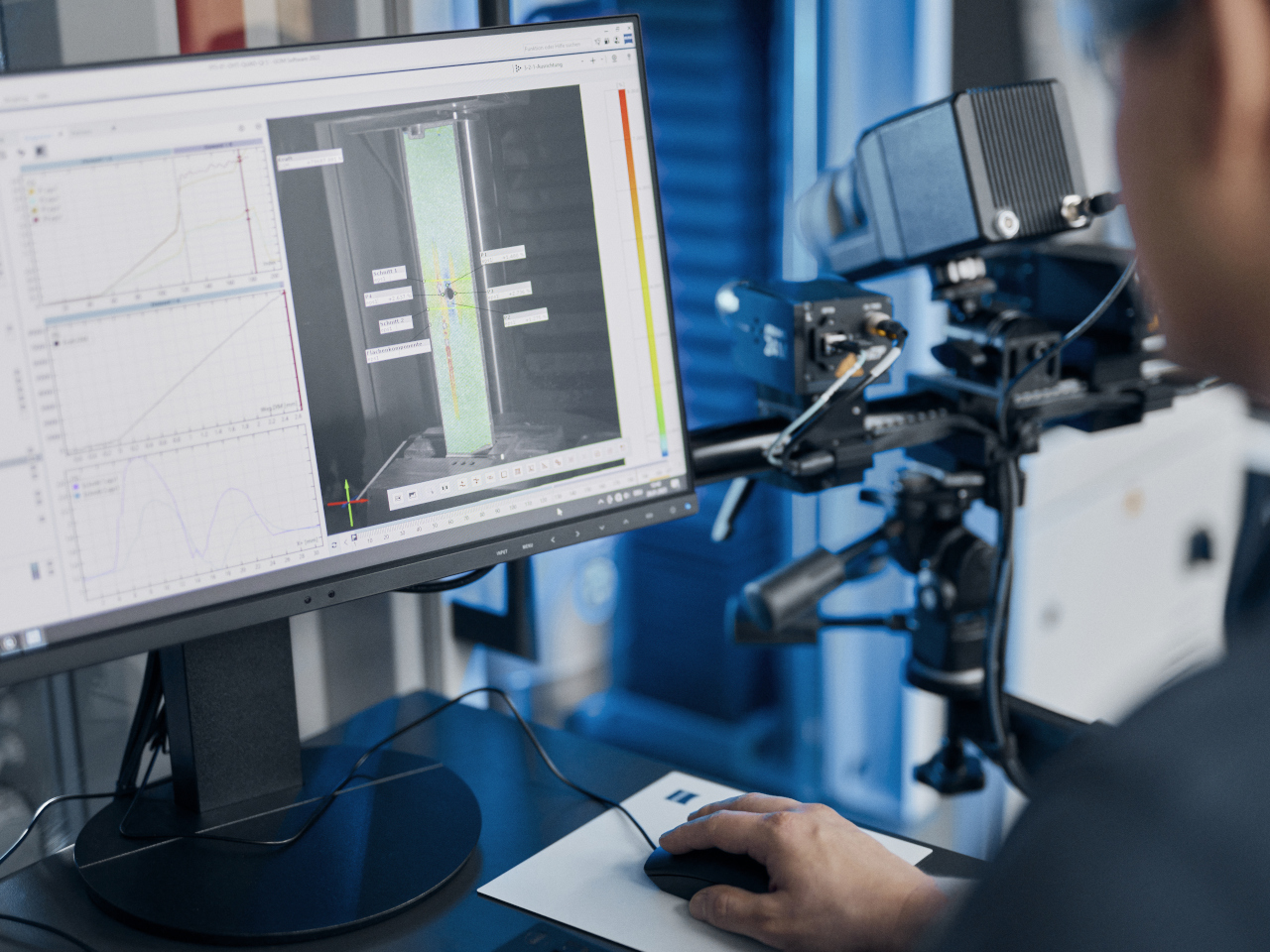

Inteligentne opcje przechwytywania danych optycznych

Inteligentne opcje

przechwytywania danych optycznych

Niezależnie od tego, czy przeprowadzasz próby rozciągania dla mniejszych próbek, czy całych komponentów - z czterema różnymi trybami akwizycji obrazu ZEISS ARAMIS Adjustable 24M doskonale dostosowuje się do wymiarów obiektu testowego oraz poziomu dynamiki testu mechanicznego.

Wysoka rozdzielczość w czasie i przestrzeni

Wysoka rozdzielczość

w czasie i przestrzeni

Dzięki unikalnej kombinacji wysokiej lokalnej rozdzielczości i szybkości rejestrowania obrazu, sensor oferuje precyzyjne wyniki dla szerokiego zakresu testów mechanicznych i spełnia najwyższe wymagania sektora badań i rozwoju.

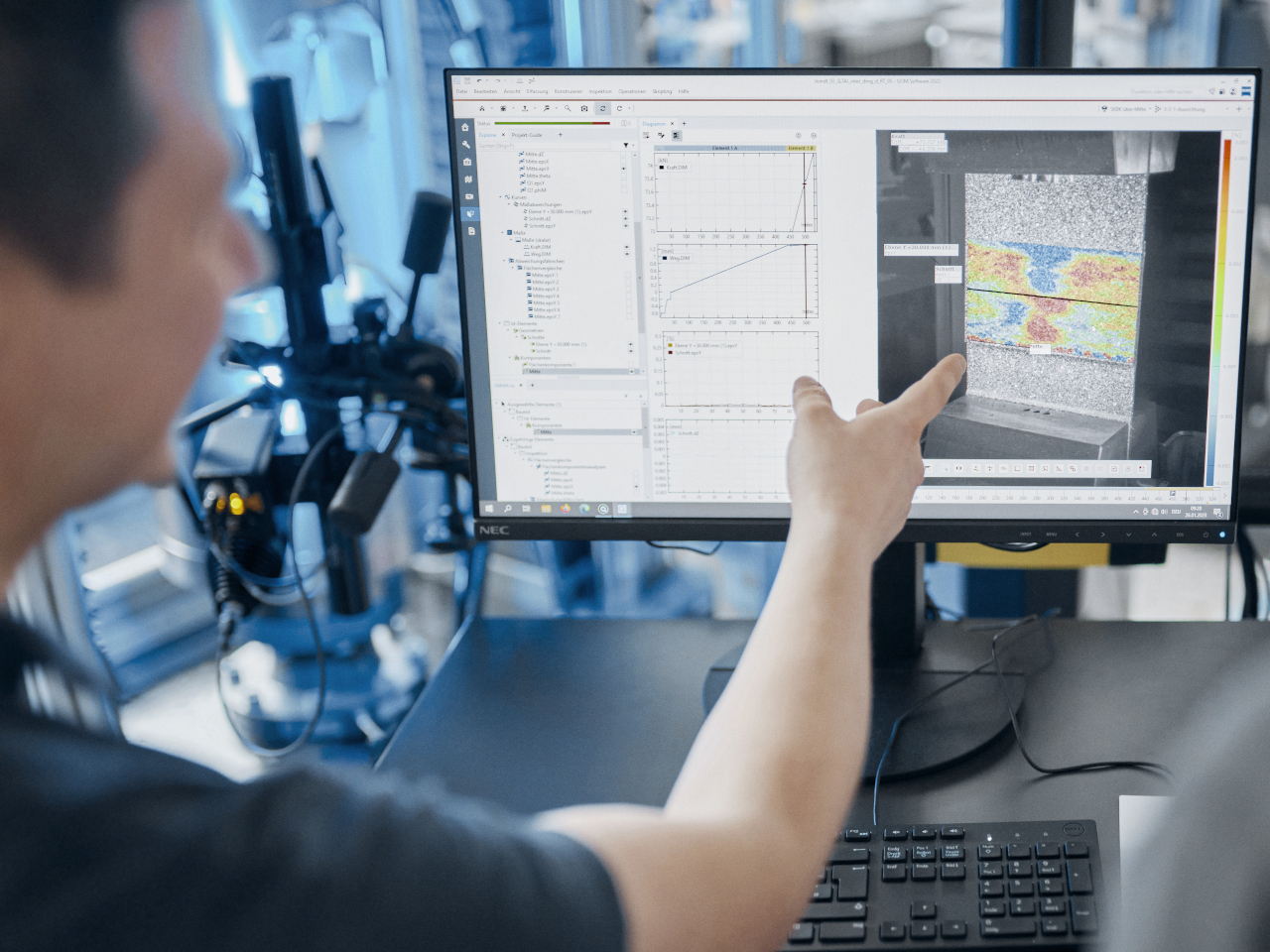

Zwiększona efektywność współpracy dzięki łatwym do zrozumienia wynikom testów

Zwiększona efektywność współpracy

dzięki łatwym do zrozumienia wynikom testów

Ułatw zrozumienie wyników testów poprzez intuicyjne wizualizacje rozkładów odkształceń i pól przemieszczeń. Inżynierowie zajmujący się symulacjami, testami i projektowaniem mogą skutecznie osiągać wspólne cele.

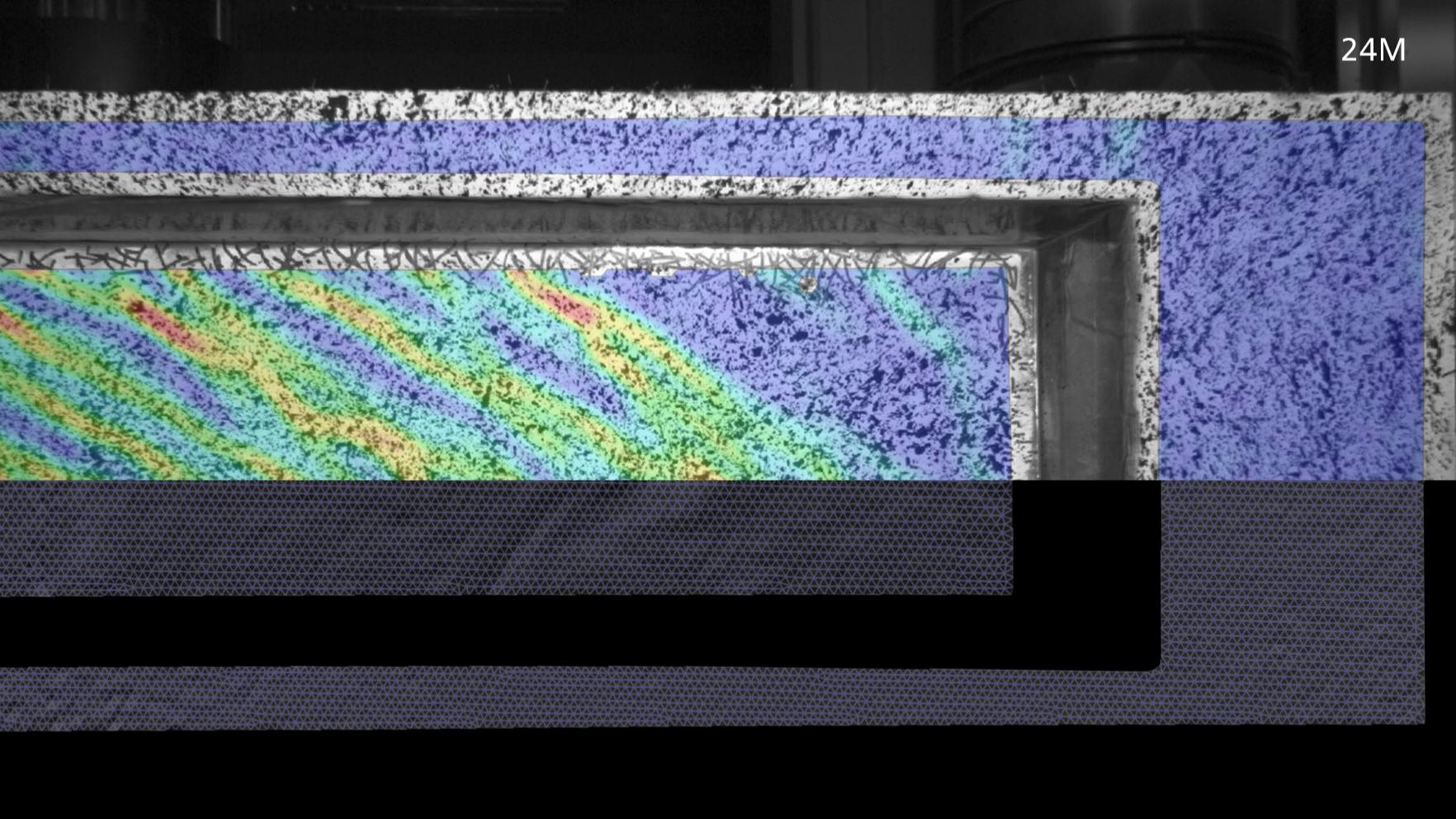

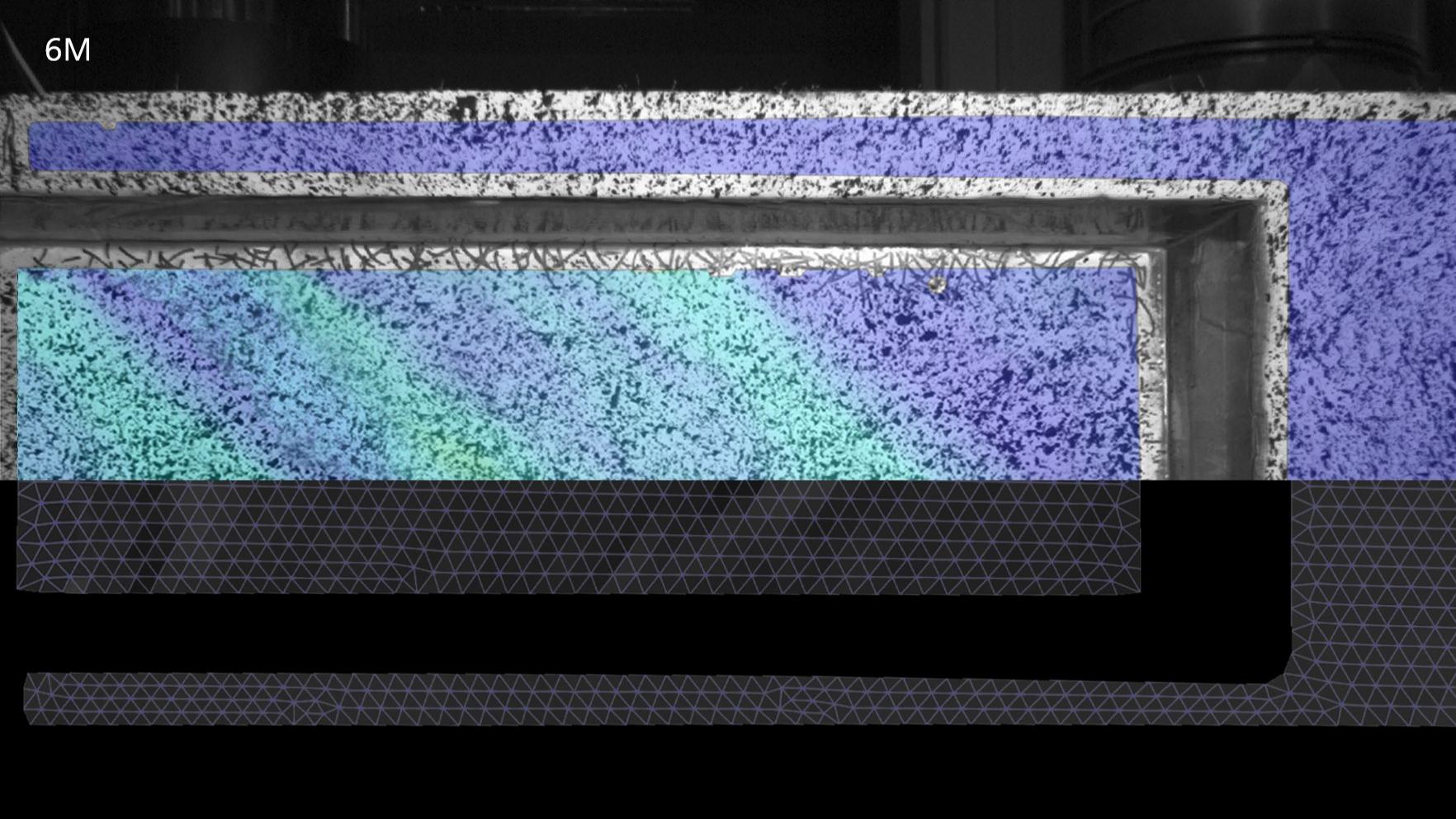

Więcej informacji dzięki wysokiej rozdzielczości danych

Więcej informacji dzięki wysokiej rozdzielczości danych

Więcej informacji

dzięki wysokiej rozdzielczości danych

Wysoka rozdzielczość przestrzenna sensora umożliwia rejestrację większej liczby współrzędnych 3D na obszar pomiarowy. Zapewnia to więcej informacji o drobnych strukturach czy obszarach i pozwala mierzyć duże obiekty (> 500 mm) z mniejszych odległości.

Bezproblemowa integracja sprzętu z oprogramowaniem

Bezproblemowa integracja

sprzętu z oprogramowaniem

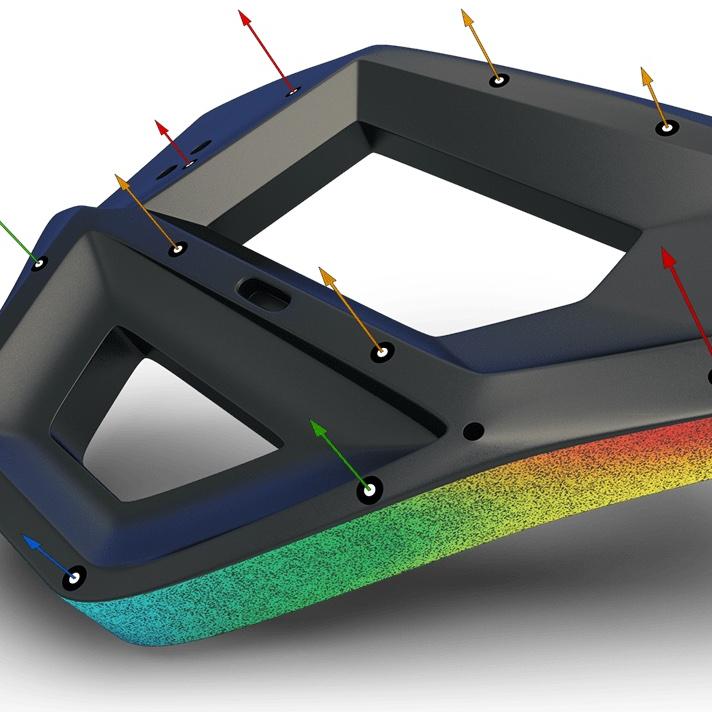

Oprogramowanie ZEISS CORRELATE to idealny wybór dla systemu ZEISS ARAMIS Adjustable 24M. Taka kombinacja umożliwia przechwytywanie, analizowanie i raportowanie wyników z testów mechanicznych materiałów, komponentów oraz struktur.

Dowiedz się więcej o ZEISS CORRELATE

Analiza deformacji z najwyższym poziomem szczegółowości

Dokładna analiza zachowania deformacji obiektu testowego

Smart options for capturing optical data

Inteligentne opcje

przechwytywania danych optycznych

Niezależnie od tego, czy przeprowadzasz próby rozciągania dla mniejszych próbek, czy całych komponentów - z czterema różnymi trybami akwizycji obrazu ZEISS ARAMIS Adjustable 24M doskonale dostosowuje się do wymiarów obiektu testowego oraz poziomu dynamiki testu mechanicznego.

High resolution in time and space

Wysoka rozdzielczość

w czasie i przestrzeni

Dzięki unikalnej kombinacji wysokiej lokalnej rozdzielczości i szybkości rejestrowania obrazu, sensor oferuje precyzyjne wyniki dla szerokiego zakresu testów mechanicznych i spełnia najwyższe wymagania sektora badań i rozwoju.

Enhance collaboration with easy-to-understand test results

Zwiększona efektywność współpracy

dzięki łatwym do zrozumienia wynikom testów

Ułatw zrozumienie wyników testów poprzez intuicyjne wizualizacje rozkładów odkształceń i pól przemieszczeń. Inżynierowie zajmujący się symulacjami, testami i projektowaniem mogą skutecznie osiągać wspólne cele.

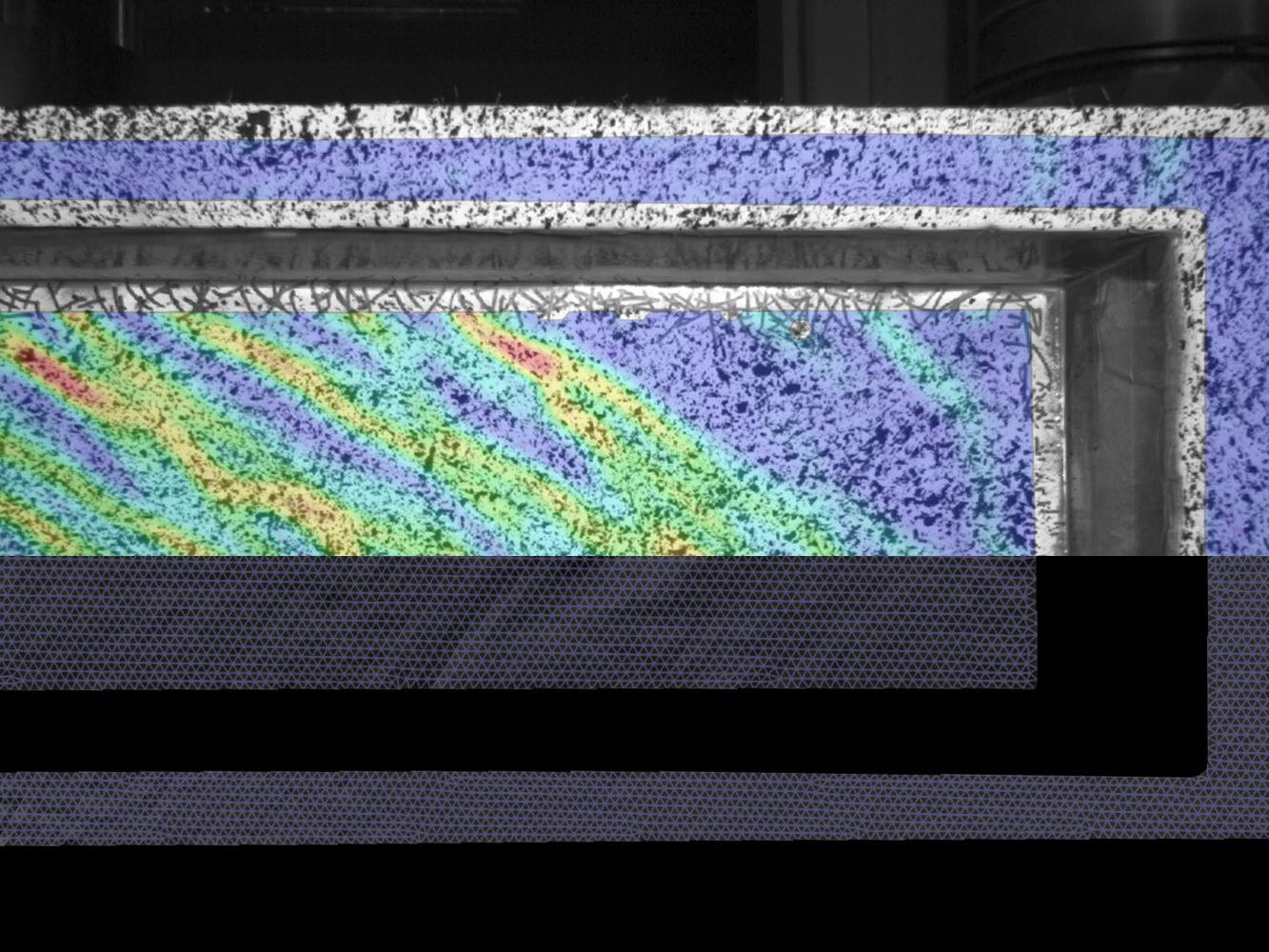

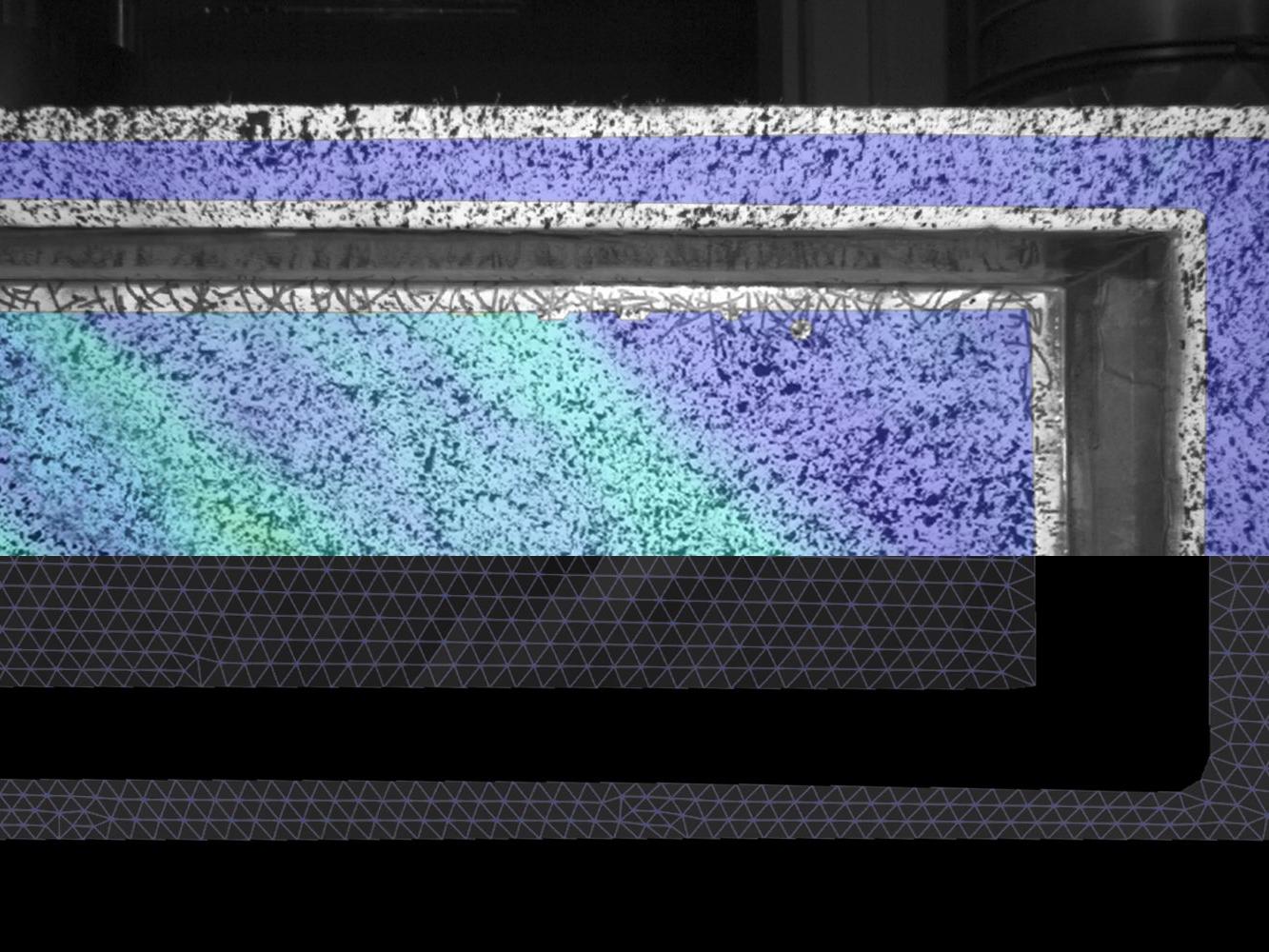

More insights to gain through high-resolution data

More insights to gain through high-resolution data

Więcej informacji

dzięki wysokiej rozdzielczości danych

Wysoka rozdzielczość przestrzenna sensora umożliwia rejestrację większej liczby współrzędnych 3D na obszar pomiarowy. Zapewnia to więcej informacji o drobnych strukturach czy obszarach i pozwala mierzyć duże obiekty (> 500 mm) z mniejszych odległości.

Seamless integration between hardware and software

Bezproblemowa integracja

sprzętu z oprogramowaniem

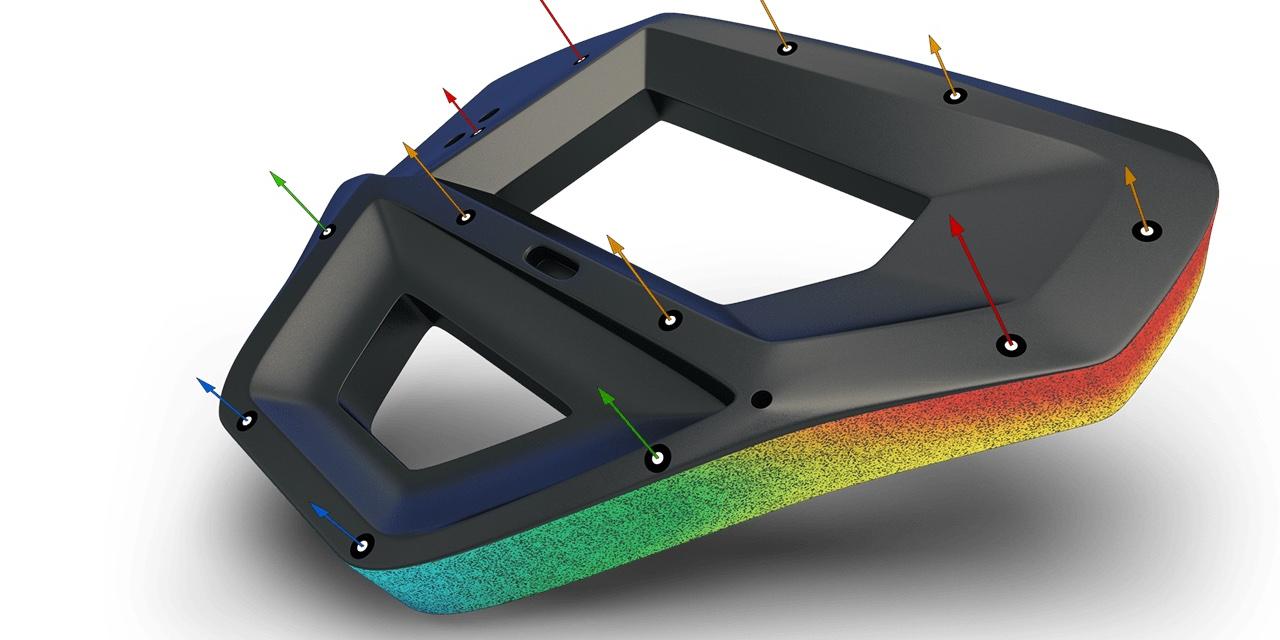

Oprogramowanie ZEISS CORRELATE to idealny wybór dla systemu ZEISS ARAMIS Adjustable 24M. Taka kombinacja umożliwia przechwytywanie, analizowanie i raportowanie wyników z testów mechanicznych materiałów, komponentów oraz struktur.

Dowiedz się więcej o ZEISS CORRELATE

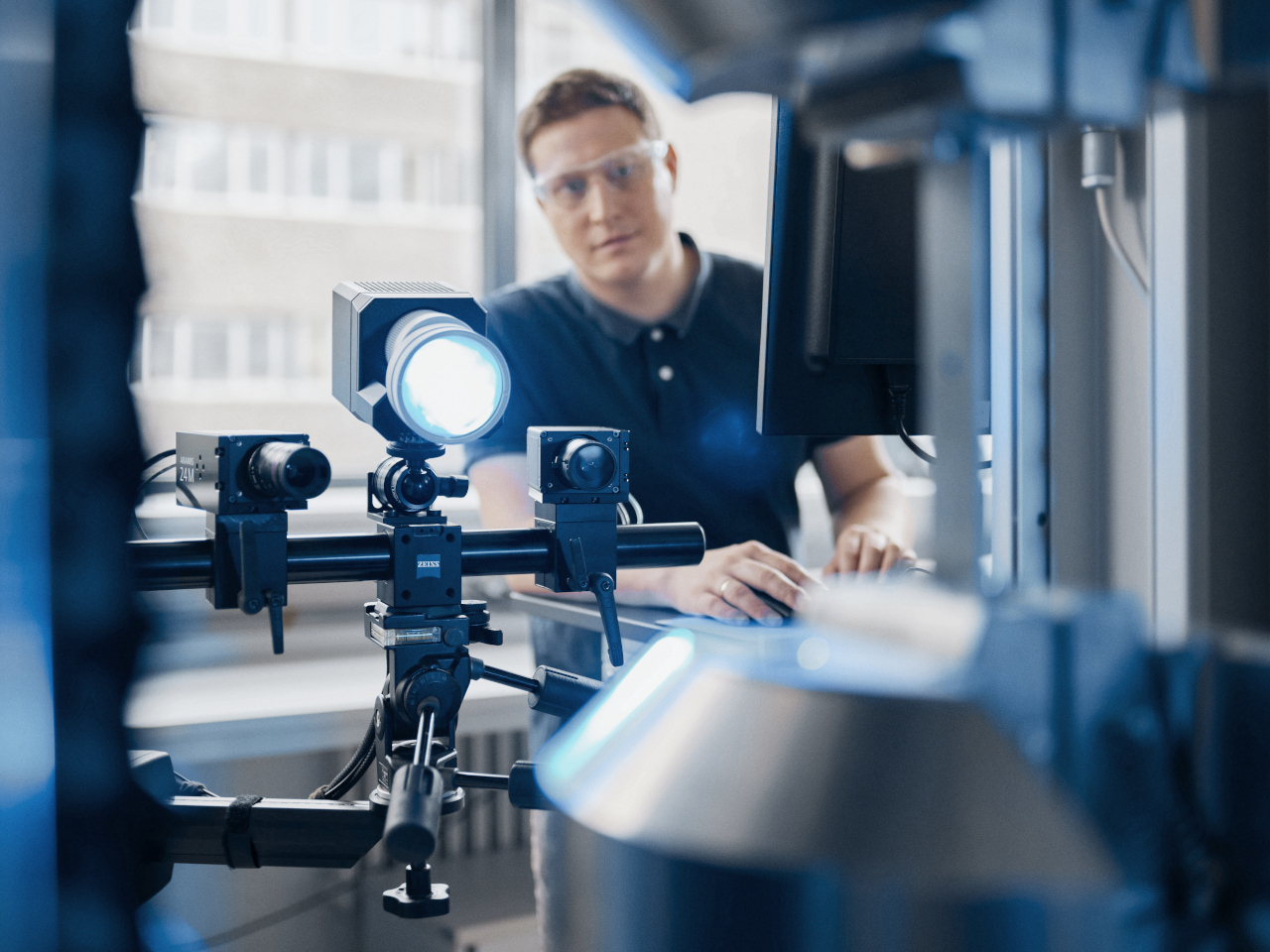

Nowa generacja sensorów do testowania

Większa elastyczność w spełnianiu wymagań testowych

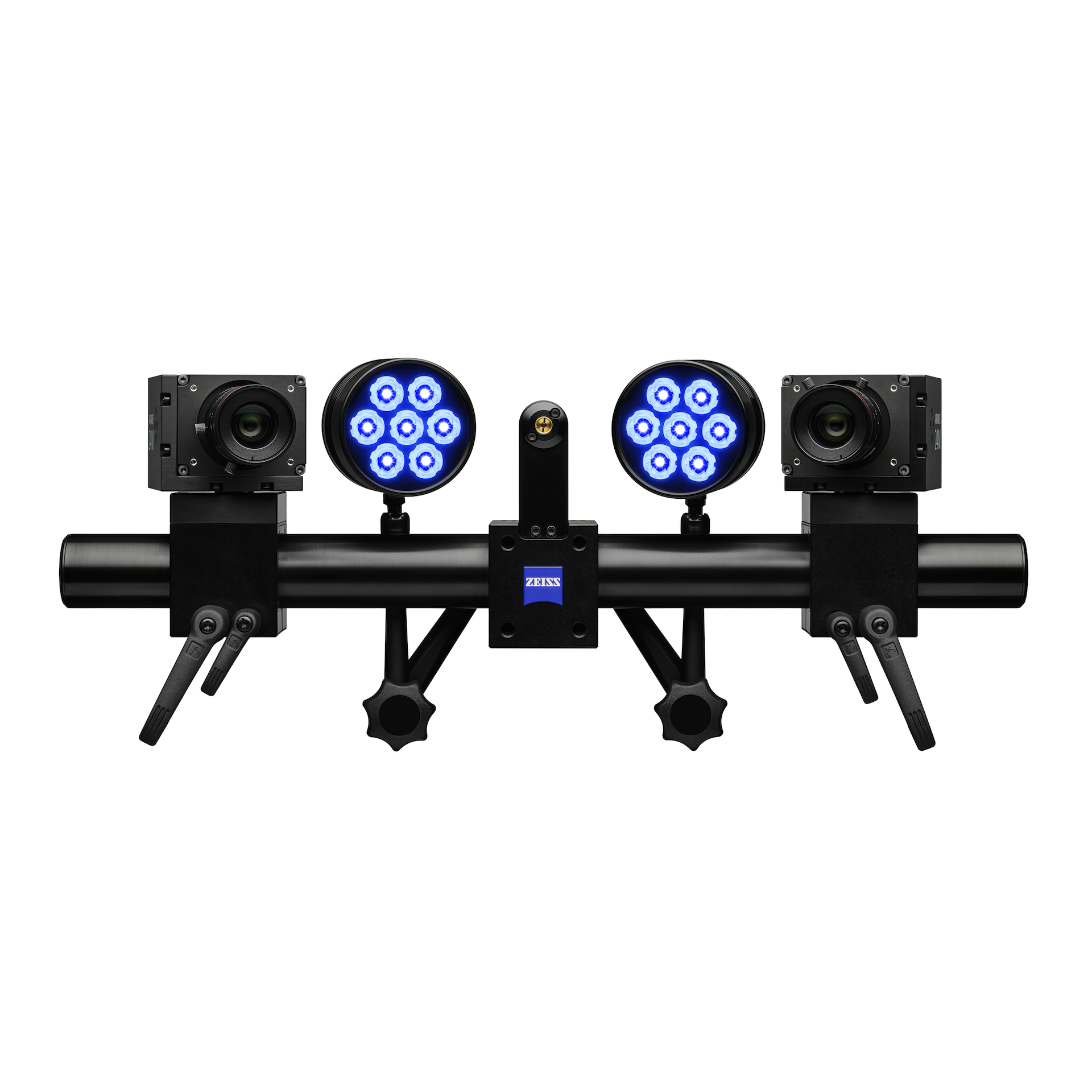

Potężny system ZEISS ARAMIS Adjustable 24M sprosta Twoim wyzwaniom w dziedzinie testów mechanicznych. Matryca aparatu typu BSI zapewnia doskonałą czułość na światło, a przewody światłowodowe umożliwiają dużą prędkość transmisji danych.

Wszechstronność

ZEISS ARAMIS Adjustable 24M rejestruje 100 kl./s przy pełnej rozdzielczości kamery. Częstotliwość zapisu obrazu można zwiększyć do 360 kl./s dzięki czterem dodatkowym trybom obrazu. W połączeniu z modułową konstrukcją system umożliwia dostosowanie poszczególnych komponentów do różnorodnych zadań pomiarowych.
Solidny

Lekkie i elastyczne przewody światłowodowe oraz przemysłowe komponenty sieciowe gwarantują szybkie i niezawodne przetwarzanie danych pomiarowych. Dzięki temu system osiąga wysokie prędkości transmisji danych i jest niewrażliwy na zakłócenia elektromagnetyczne.
Niezawodność

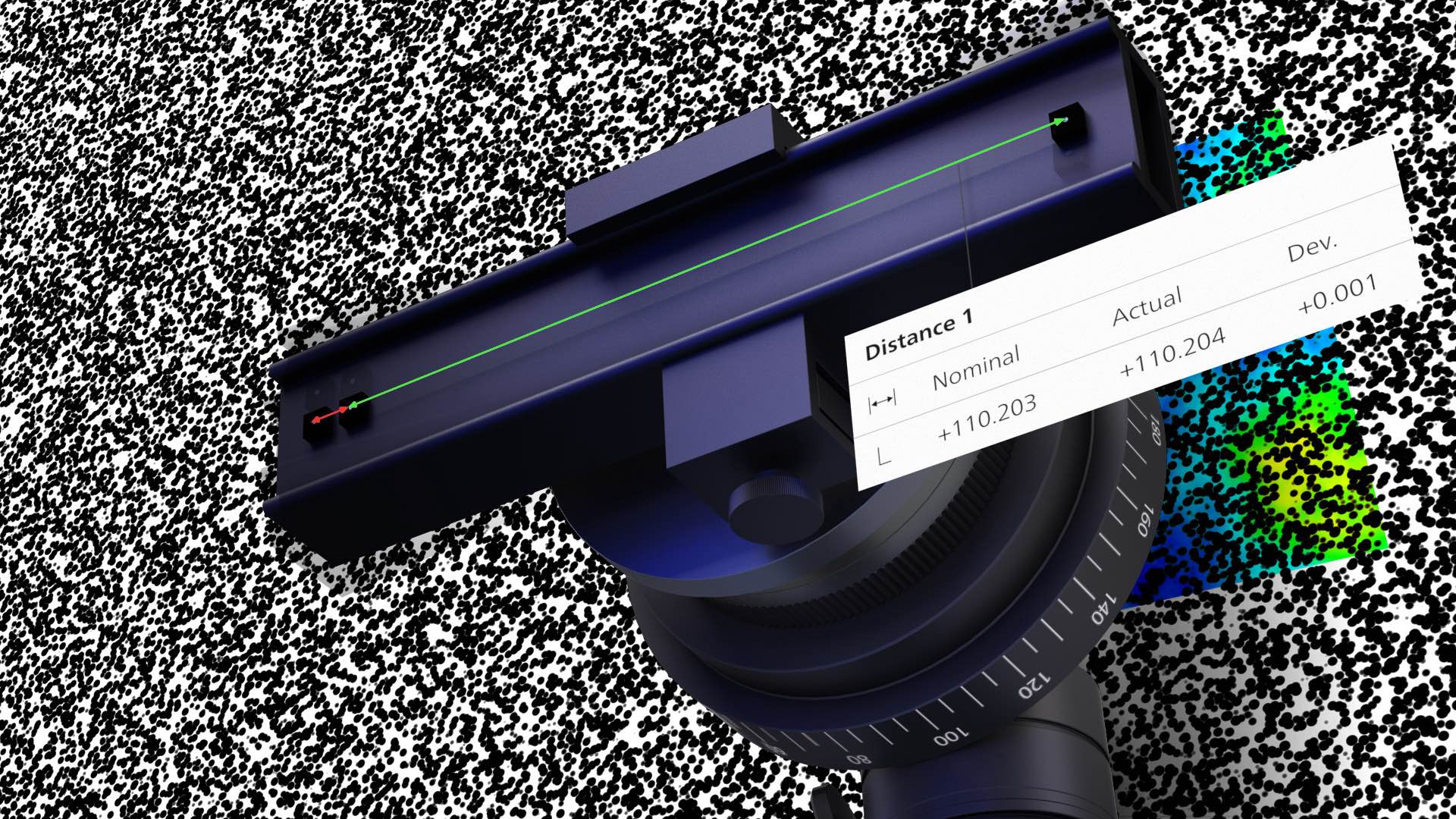

Test akceptacji opiera się na wytycznych VDI 2634-1 oraz 2626 i jest nieodłączną częścią procesu dostawy systemu ZEISS ARAMIS Adjustable 24. Wydajność, na której możesz polegać.

Precyzja i wszechstronność w zastosowaniach badawczo-rozwojowych

Unikalne połączenie wysokiej rozdzielczości przestrzennej, dużej szybkości akwizycji obrazu i modułowej konstrukcji zapewnia maksymalną elastyczność zastosowania dla szerokiej gamy zadań pomiarowych. Jest to szczególnie istotne w związku z szybko zmieniającymi się wymaganiami w sektorze badań i rozwoju.

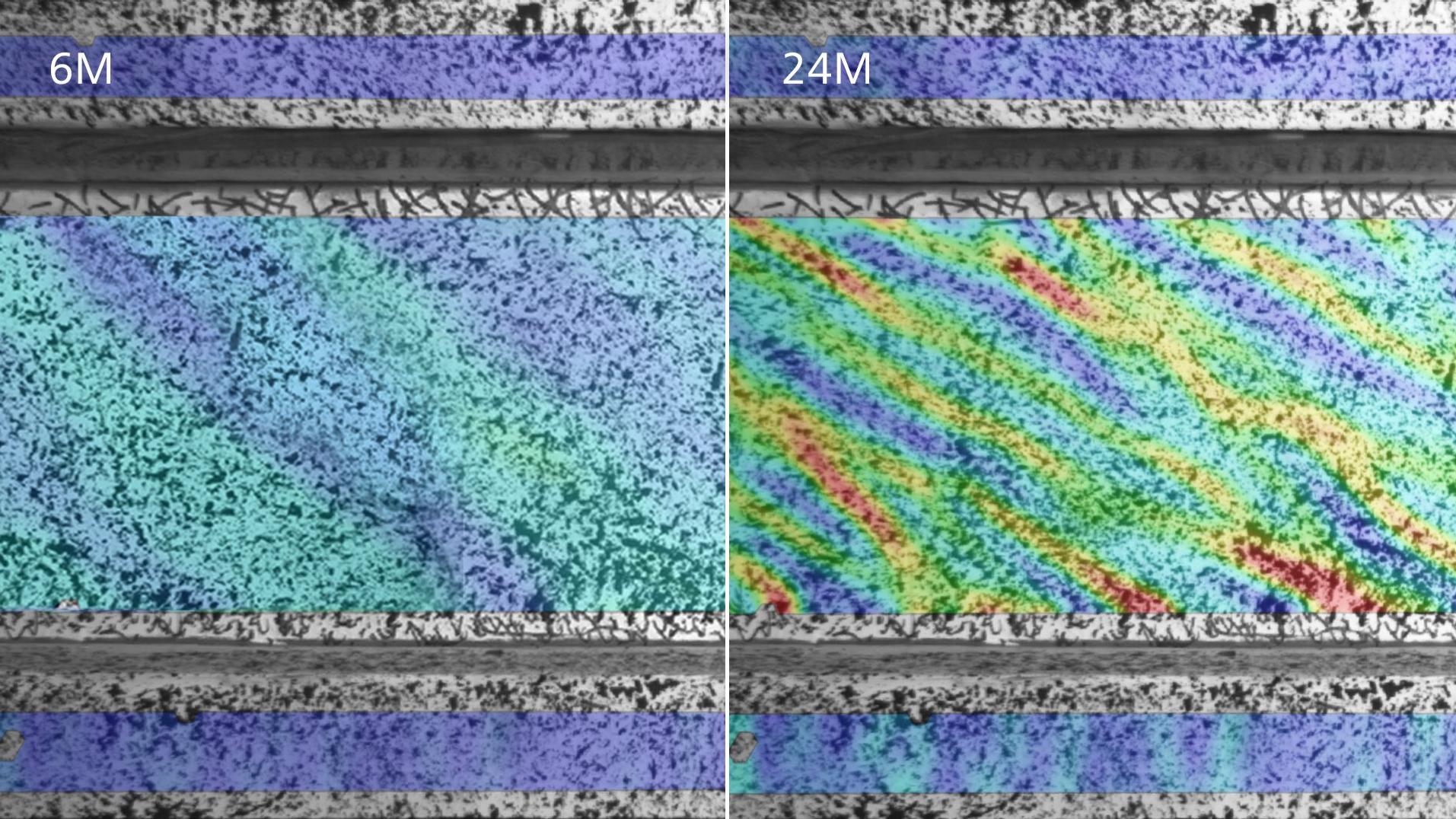

Inżynieria lądowa

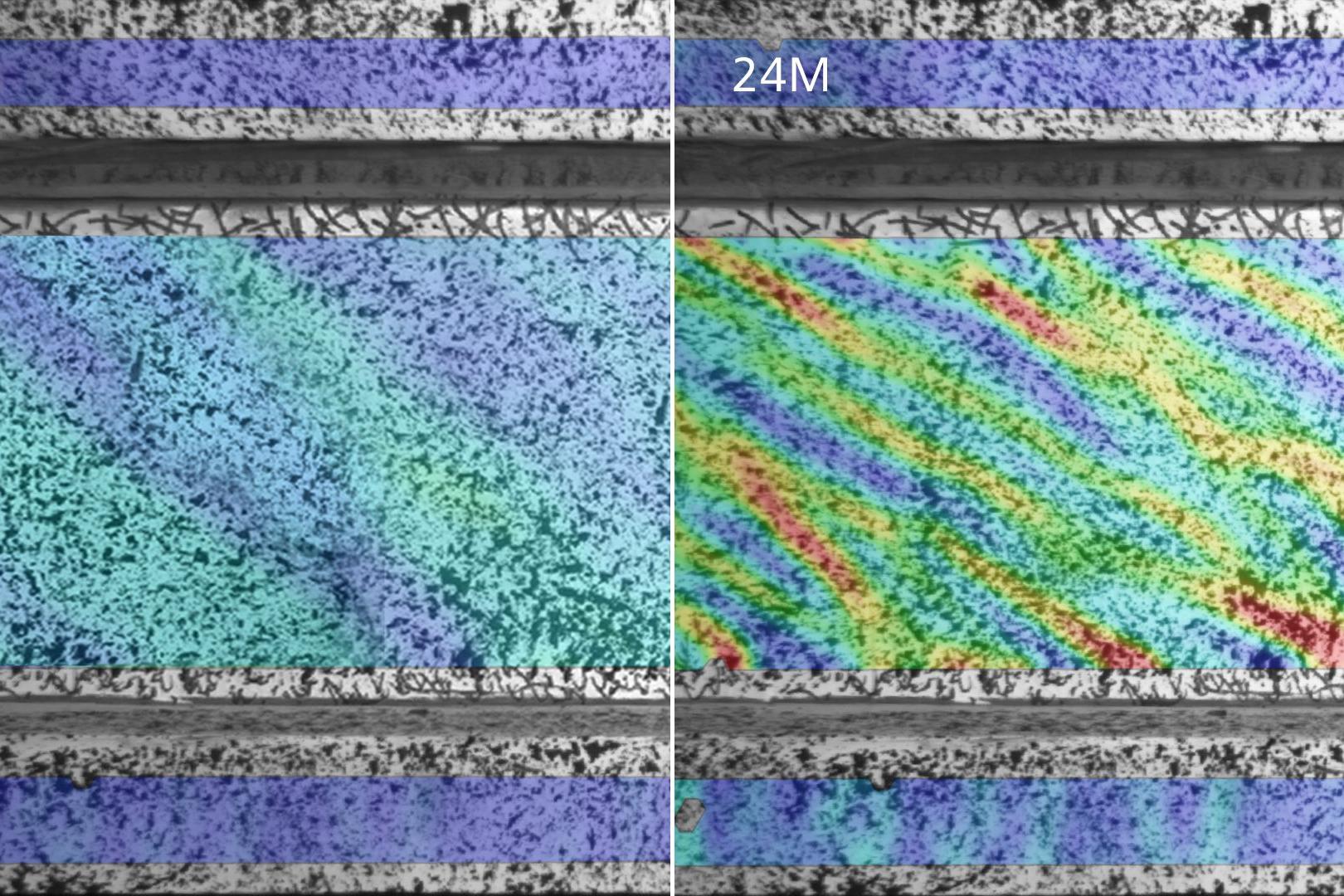

W dziedzinie charakterystyki materiału sensor zapewnia niezawodne określanie parametrów materiałów i rejestruje nawet najmniejsze pęknięcia, które pojawiają się przed uszkodzeniem materiału. Podczas analizy rozwoju i otwierania pęknięć w dużych częściach przy niskim odkształceniu, wysoka rozdzielczość przestrzenna umożliwia szczegółową analizę zmian strukturalnych już na wczesnym etapie.
Elektronika

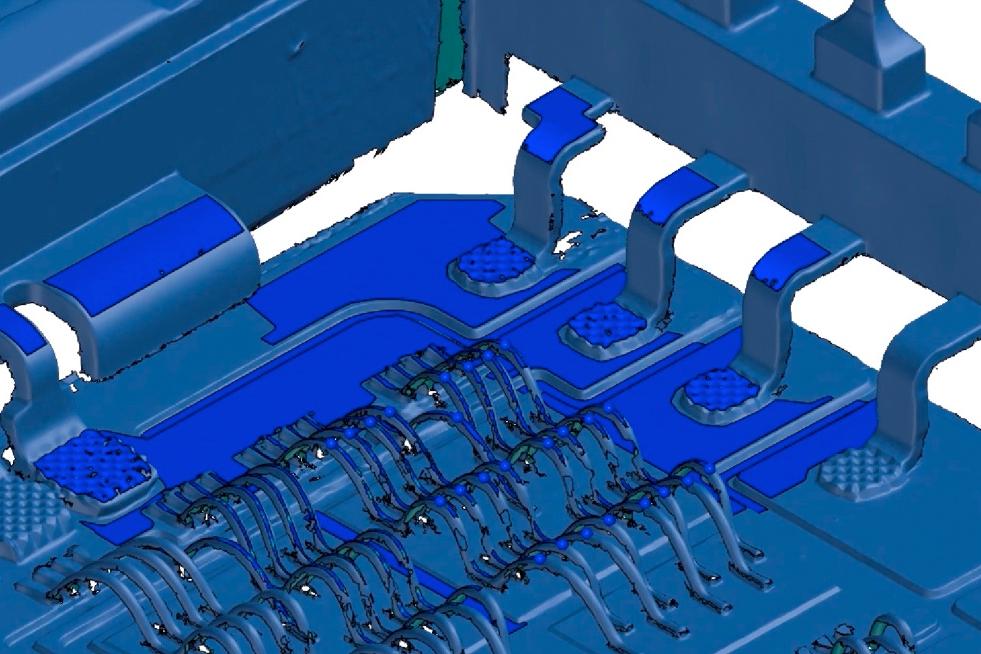

W porównaniu do sensorów o niższej rozdzielczości, w tym samym obszarze pomiarowym generowanych jest więcej informacji, co pozwala na dokładniejsze obliczenia przemieszczeń czy odkształceń. Oznacza to, że nawet małe próbki i komponenty (2–50 mm) można mierzyć z najwyższym poziomem szczegółowości w celu np. analizy zachowania komponentów elektronicznych pod obciążeniem termicznym.

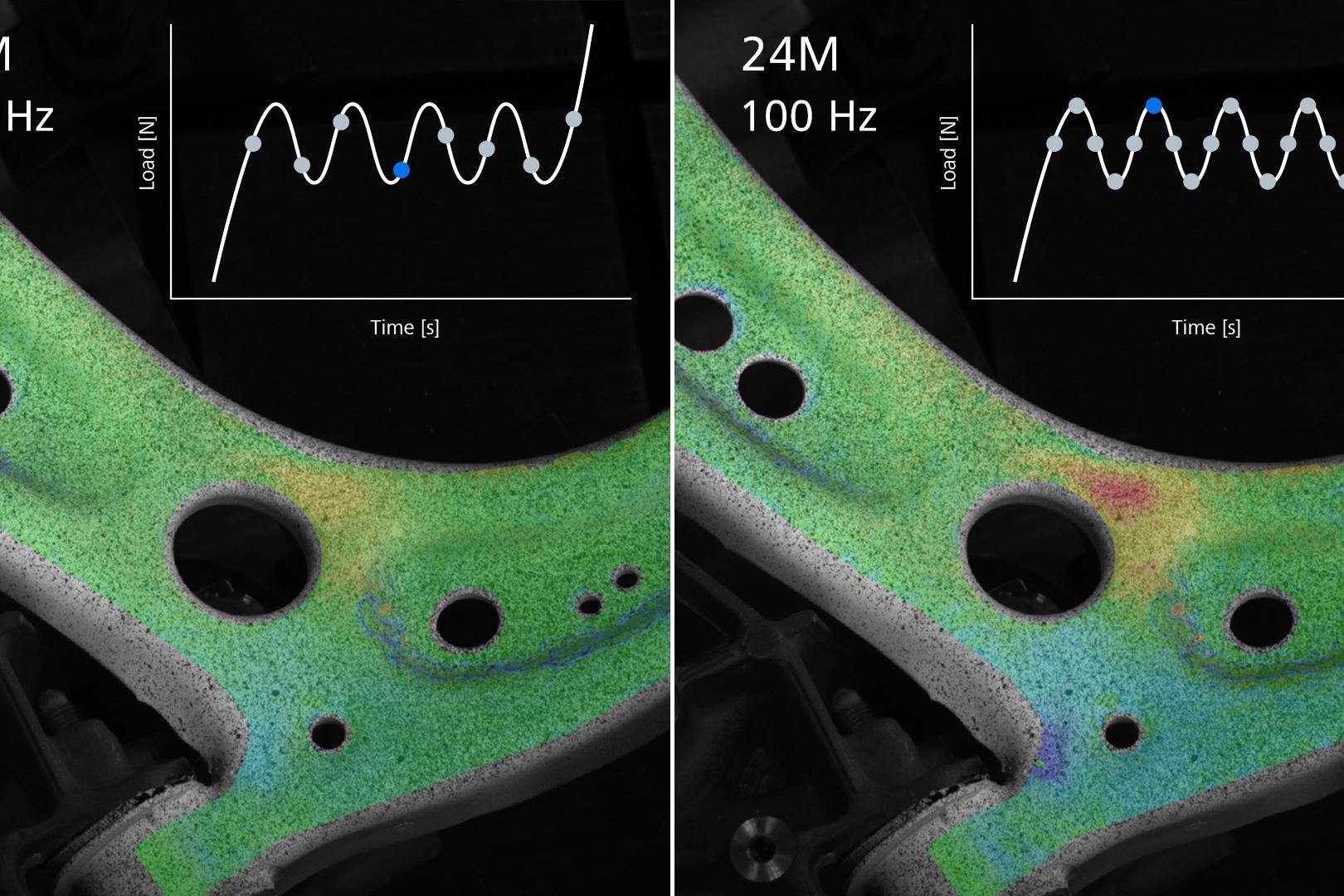

Motoryzacja

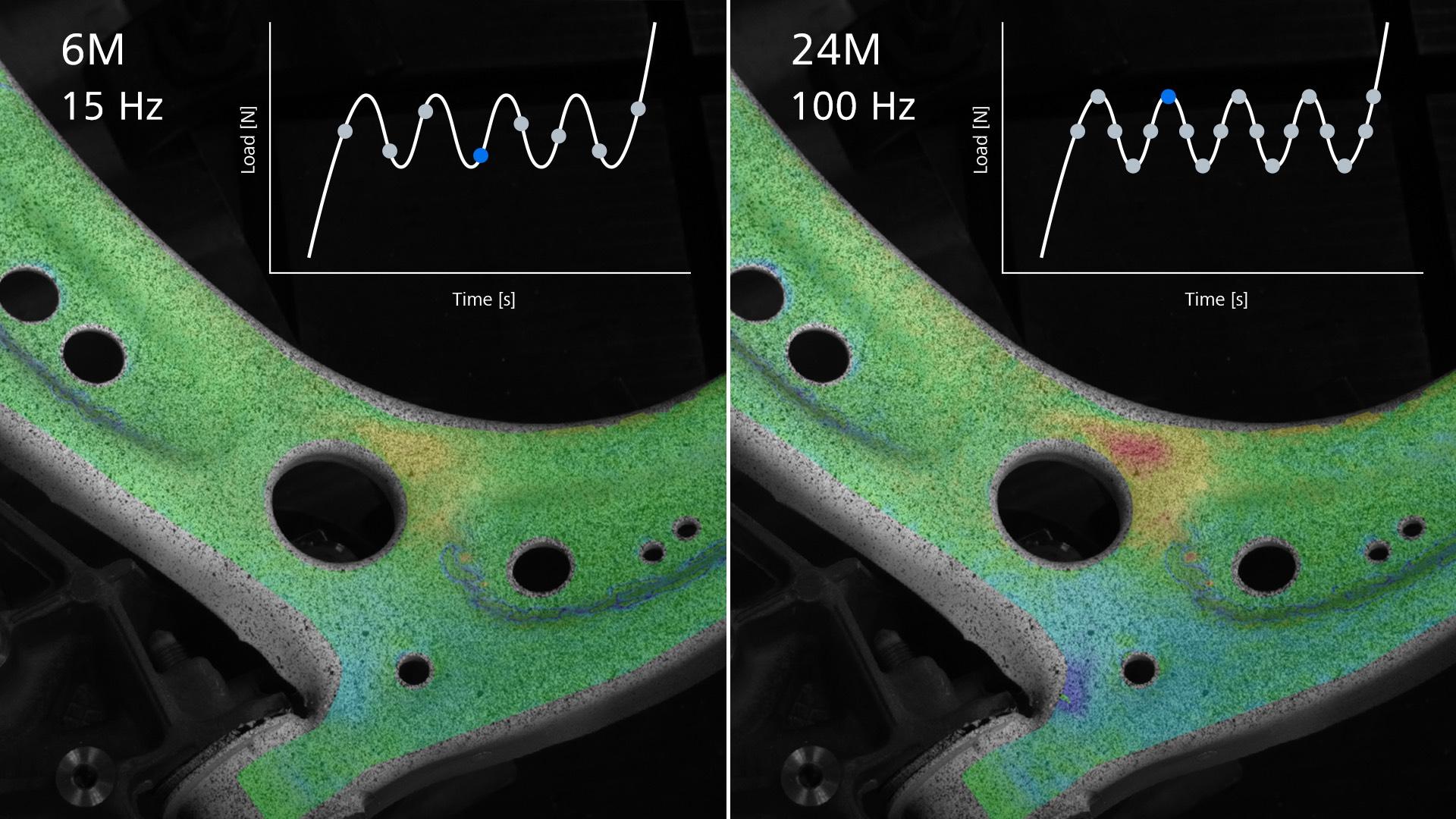

W przypadku badań zmęczeniowych dużych komponentów (> 500 mm) przy małych odkształceniach system ZEISS ARAMIS Adjustable 24M umożliwia dokładniejsze określanie deformacji przy maksymalnej sile oraz szczegółowe rejestrowanie przemieszczeń w czasie.

Informacje do pobrania

Wszystkie ważne informacje dotyczące optycznego systemu pomiarowego ZEISS ARAMIS Adjustable 24M w skrócie
