Przechwytywanie chmur punktów z prędkością światła

ZEISS LineScan to narzędzie do przechwytywania całej powierzchni części za pomocą chmur punktów zarówno w celu porównania z dostępnymi nominalnymi danymi CAD, czy też utworzenia nowego modelu CAD.

  • Wysoka prędkość i przechwytywanie kompletnej powierzchni zwiększają produktywność
  • Duży wybór sensorów o różnych zakresach pomiarowych i dokładnościach dla szerokiej gamy zastosowań
  • ZEISS LineScan 2-8 to najdokładniejszy na świecie skaner liniowy stosowany z maszynami współrzędnościowymi, zapewniający doskonałe wyniki pomiarów
  • Pełna integracja z oprogramowaniem ZEISS CALYPSO - dla ujednoliconego, łatwego w obsłudze interfejsu użytkownika
LineScan

Korzyści

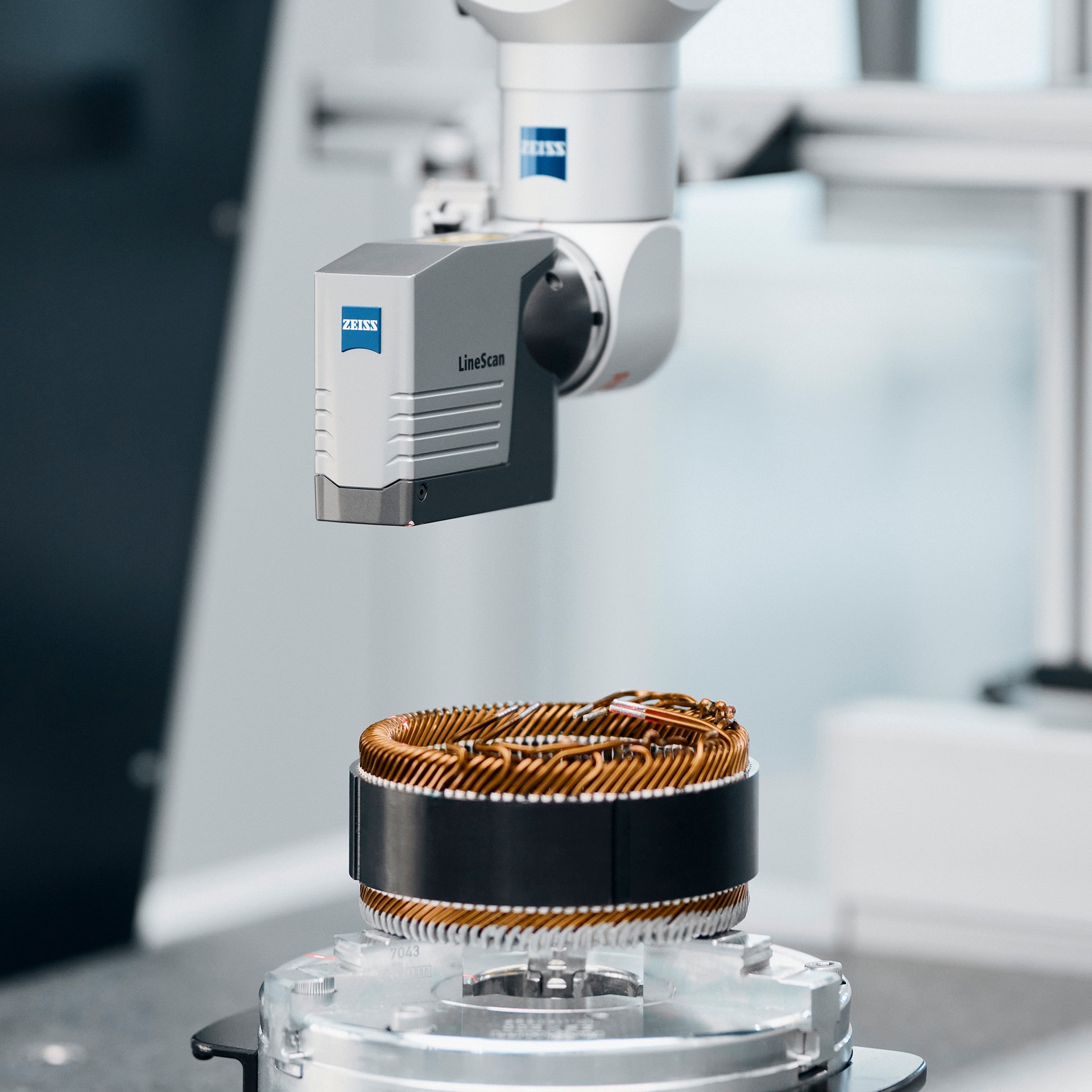

Wyższa produktywność
Sensor zapewnia szybką i kompletną rejestrację struktury powierzchni, a także wysoką gęstość punktów, umożliwiając skrócenie czasu pomiaru nawet o 70%. To znacznie zwiększa produktywność.

Elastyczność
Sensory dostosowane do konkretnych zastosowań wspierają operatora, upraszczając strategię pomiarową. Zainwestuj wyłącznie w sensor, który najlepiej pasuje do Twojego zastosowania.

Rzetelne dane pomiarowe
Użytkownicy polegają na wynikach swoich pomiarów dzięki dokładnym obrazom o wysokiej rozdzielczości. Zmniejsza to liczbę iteracji, co skutkuje niższymi kosztami części i wyższą produktywnością maszyny dzięki skróceniu czasu pomiaru.

Wyjątkowa łatwość obsługi
Brak zmian w sposobie pracy użytkownika: Oceny wyświetlane są w raporcie wraz z ocenami geometrii standardowych. Użytkownicy zyskują szerszy zakres możliwości pomiarowych dzięki ZEISS CALYPSO.

LineScan One

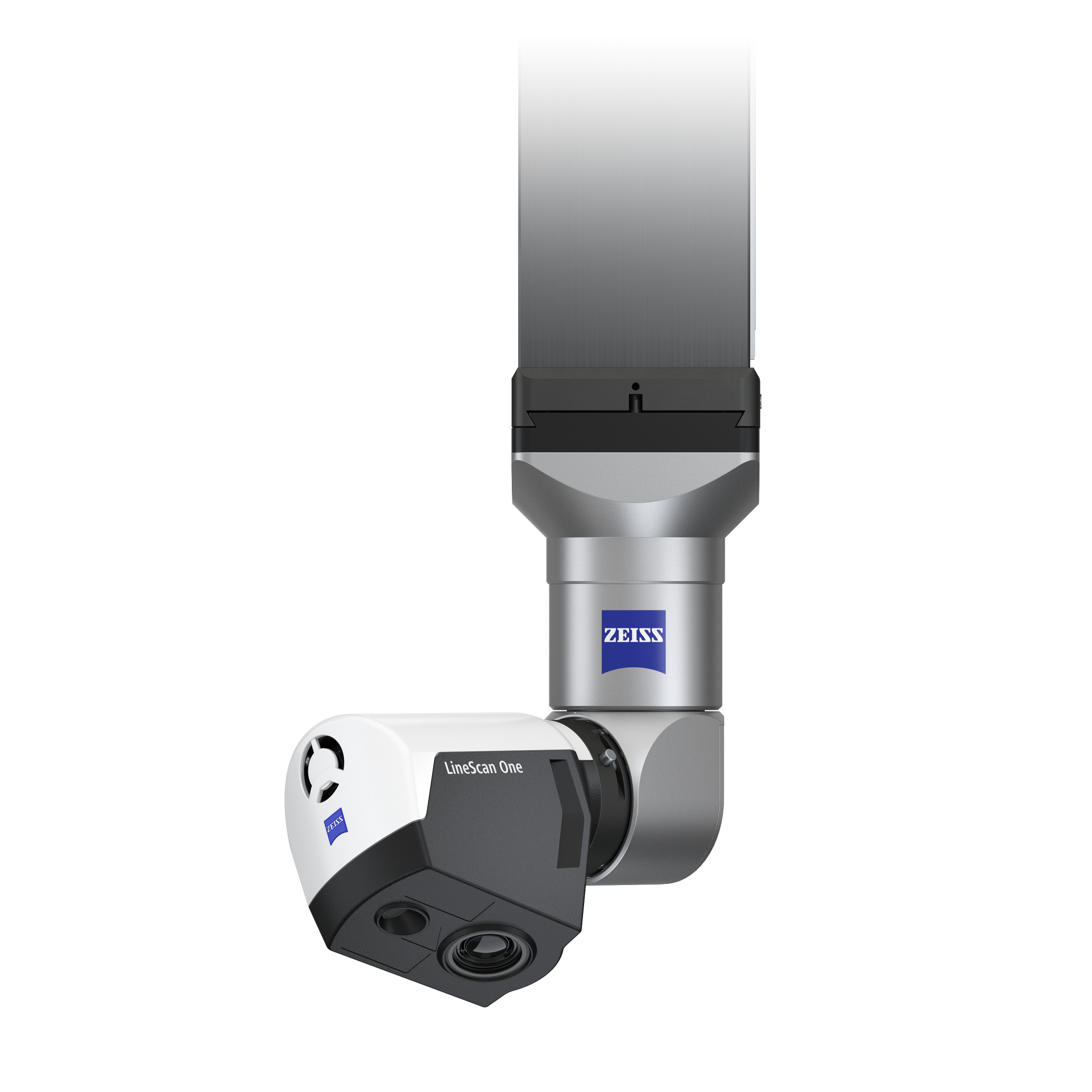

ZEISS LineScan One

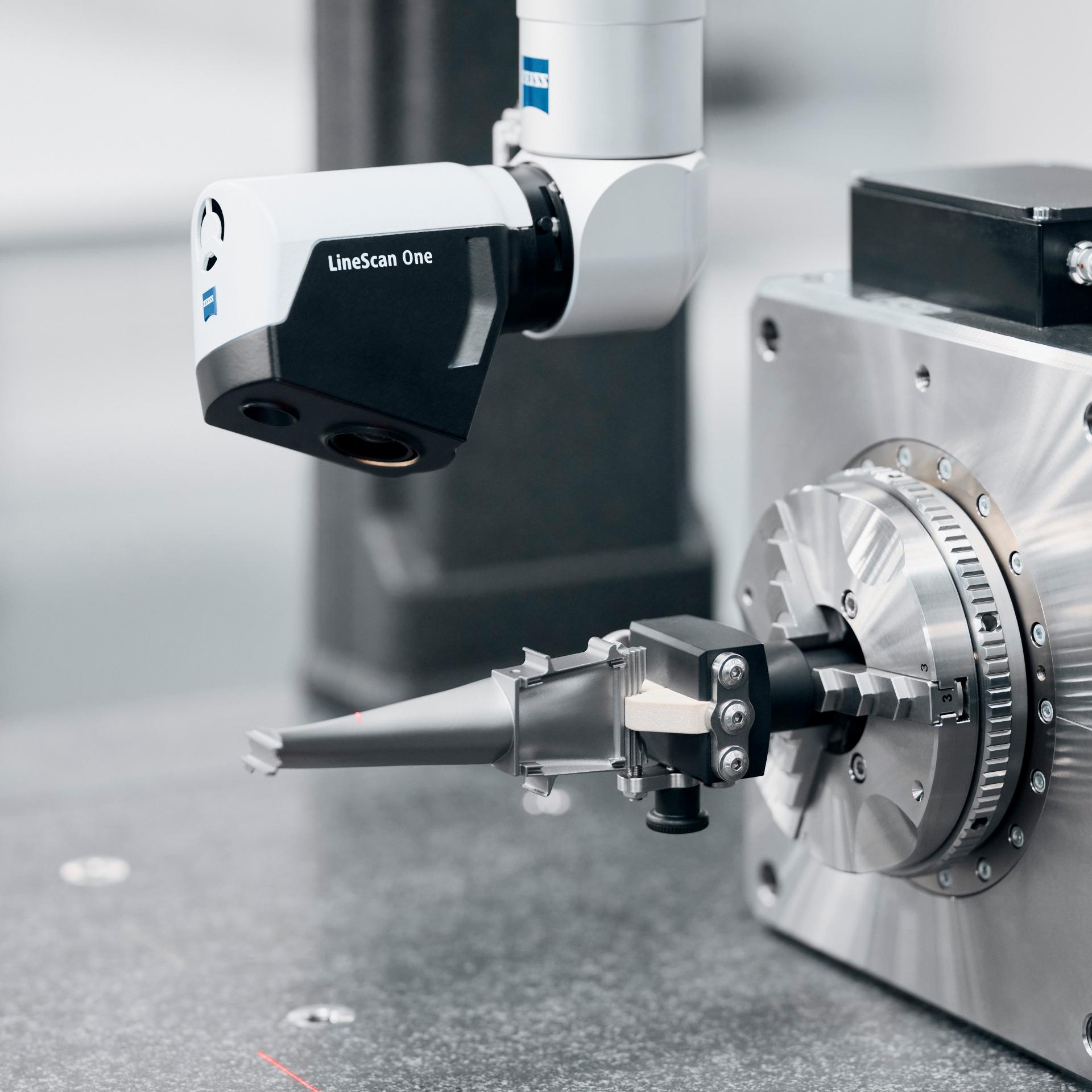

ZEISS LineScan One jest wprowadzeniem do optycznej techniki pomiarowej umożliwiającej kompletne i wydajne pomiary powierzchni o dowolnym kształcie. Laserowy sensor triangulacyjny rejestruje dużą liczbę punktów, pozwalając na dokładne porównanie geometrii docelowej i aktualnej.

  • Wysoka dokładność (20 mikronów)
  • Duża prędkość przechwytywania danych (232 960 punktów na sekundę)
  • Bezpośrednia, wydajna integracja z oprogramowaniem ZEISS CALYPSO - jeden łatwy w użyciu interfejs

Przykłady zastosowań

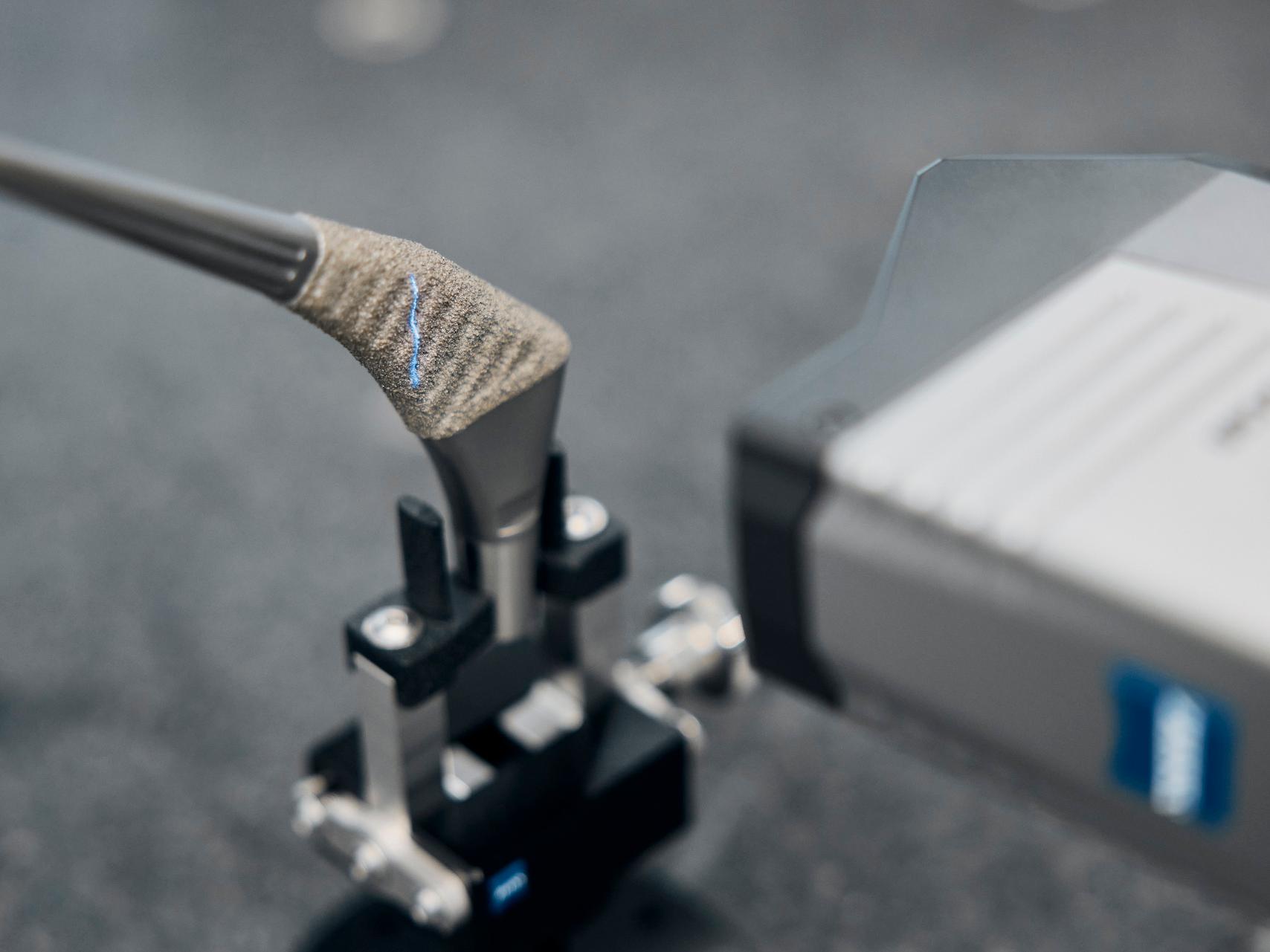

Mocne strony ZEISS LineScan są szczególnie widoczne podczas pomiarów karoserii, produkcji form/narzędzi, tworzenia modeli, projektowania oraz powierzchni wrażliwych na dotyk lub o drobnej strukturze.

LineScan: Przykłady zastosowań

Motoryzacja

  • Inspekcja CAD nadwozi samochodowych
  • Pomiar szczeliny i przesunięcia
  • Analiza objętości konstrukcji silników elektrycznych

Przemysł lotniczy

  • Kontrola jakości powierzchni swobodnych odlewanych, metalowych części silników odrzutowych
  • Pomiar łopatek wirnika i elementów skrzydeł

Formowanie

  • Porównanie CAD części formowanych
  • Analiza zużycia i naprawy narzędzi formujących
  • Inżynieria odwrotna narzędzi formujących
LineScan: Przykłady zastosowań

Medycynas

  • Inspekcja płaskości płyt fotograficznych do cyfrowego promieniowania rentgenowskiego
  • Inspekcja narzędzi formujących do wierteł dentystycznych

Energetyka

  • Pomiary CAD i inżynieria odwrotna łopat do turbin wiatrowych i wodnych

Budowa statków

  • Porównanie CAD bloków cylindrów silników okrętowych

Analiza objętości konstrukcji silnika elektrycznego

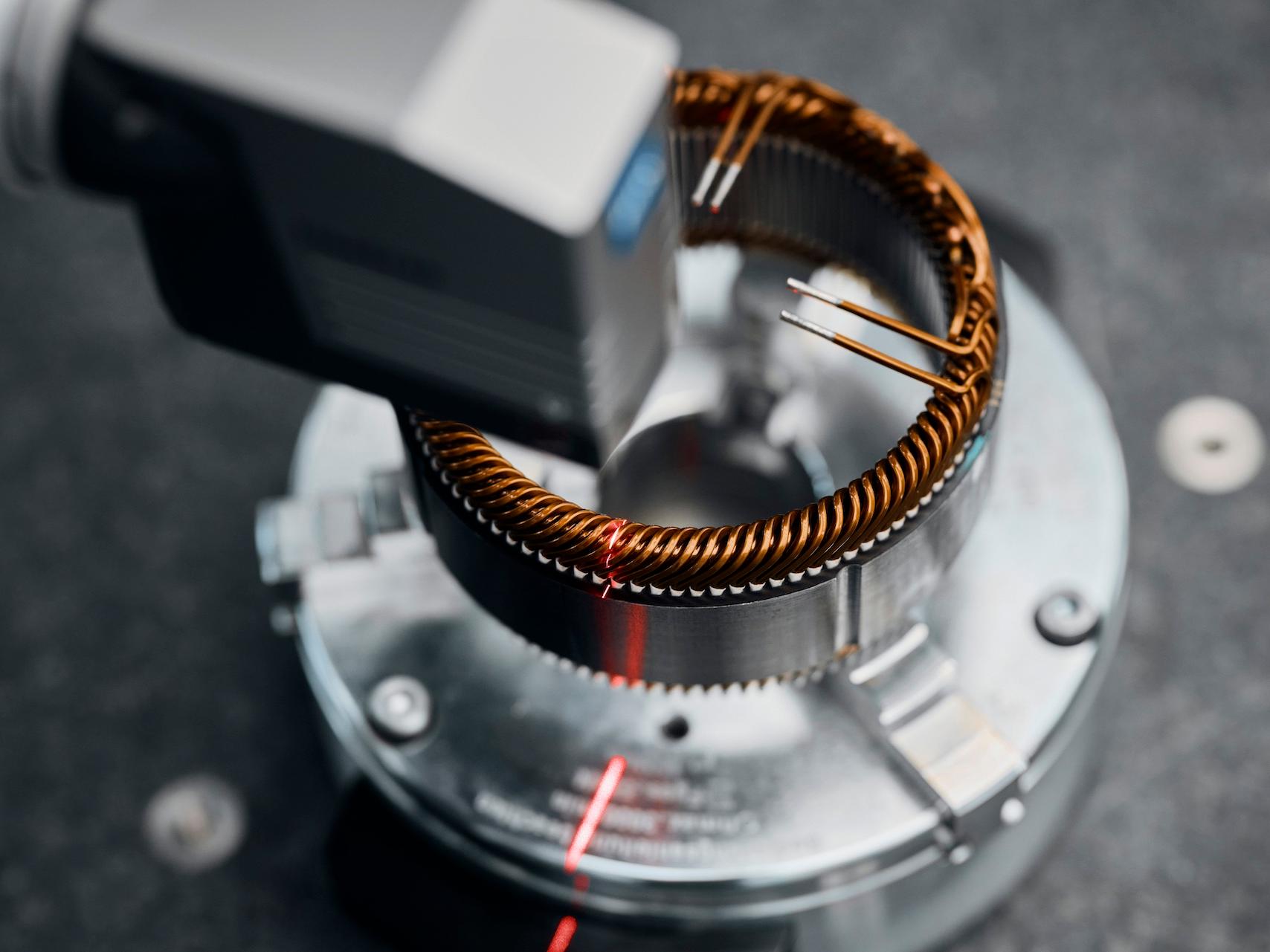

Zastosowania w elektromobilności są jednym z przykładów wykorzystania sensora optycznego ZEISS LineScan. Zewnętrzne wymiary stojana są decydującym czynnikiem przy jego montażu w obudowie silnika elektrycznego. Położenie kołnierza łączącego i wału wymaga pomiaru w odniesieniu do pozycji przekładni.

Duży wybór sensorów z różnymi zakresami pomiarowymi

do szerokiej gamy zastosowań

LineScan One
LineScan One

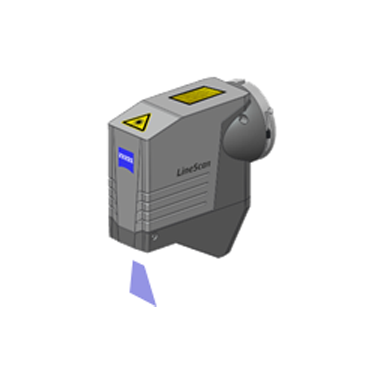

LineScan 2-8

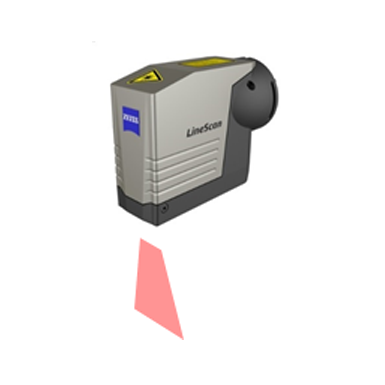

LineScan 2-25
LineScan 2-25
LineScan 2-25

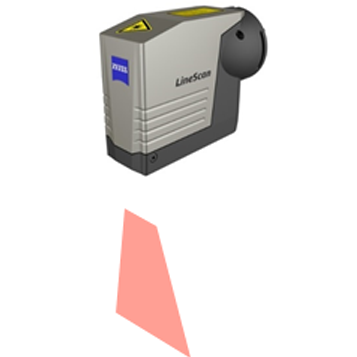

LineScan 2-50
LineScan 2-50

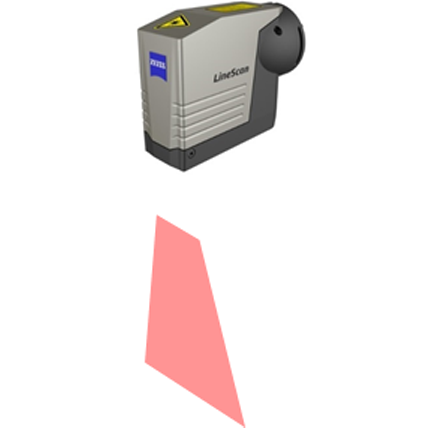

LineScan 2-100
LineScan 2-100

MPE P (D.95%:Tr:Opt*):

20 μm

2,9 μm – PRISMO;
3,3 μm – CONTURA/ACCURA

12 μm

20 μm

50 μm

RMS*:

5 μm

0,9 μm

4 μm

5 μm

12 μm

Zastosowanie:

odpowiedni do szerokiej gamy zastosowań

małe części o wysokiej precyzji i małych tolerancjach

części średniej wielkości o wysokiej precyzji i średnich tolerancjach

uniwersalny skaner dla szerokiego zakresu zastosowań

bardzo duży zakres pomiarowy przy niższej dokładności i dużych tolerancjach

Punkty skanowania:

do 232 960

700 000

700 000

256 000

700 000

Automatyczna korekta oświetlenia:

tak

nie

nie

nie

nie

Kompatybilne produkty:

ZEISS SPECTRUM, ZEISS CONTURA

ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ

ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ

ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ

ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ

Historie wdrożenia

Technik z ZEISS LineScan One
19.08.2021

Precyzyjna kontrola procesu i szybszy rozwój narzędzi

Bosch Automotive Steering przyspiesza proces rozwoju narzędzi dzięki zastosowaniu wysoce precyzyjnego skanera laserowego LineScan firmy ZEISS

Turbiny wiatrowe
01.02.2021

TRITOP zapewnia płynną konfigurację morskich turbin wiatrowych

VW i Duramax
03.07.2018

Przyspieszenie produkcji, redukcja kosztów

Volkswagen przyspiesza kontrolę jakości produkcji silników dzięki zastosowaniu maszyny ZEISS DuraMax.
