Niezrównana wydajność i elastyczność w swojej klasie

Korzyści

Seria ZEISS SPECTRUM oferuje najlepszy stosunek ceny do wydajności oraz rozwiązania dopasowane do potrzeb użytkownika – niezależnie od tego, czy chodzi o pomiar w pojedynczych punktach, tryb skanowania, RDS do złożonych struktur czy pomiary optyczne. Umożliwia to łatwe podejmowanie decyzji w zależności od zastosowania.
Niezawodna technologia skanowania

Niezawodna technologia skanowania

ZEISS SPECTRUM zapewnia najwyższą wydajność w swojej klasie. Dzięki skanowaniu wielu punktów eliminowane są błędy wynikające z pomiarów w pojedynczych punktach, co pozwala osiągnąć większą pewność wyników.

Skanowanie stykowe i optyczne

Skanowanie stykowe i optyczne

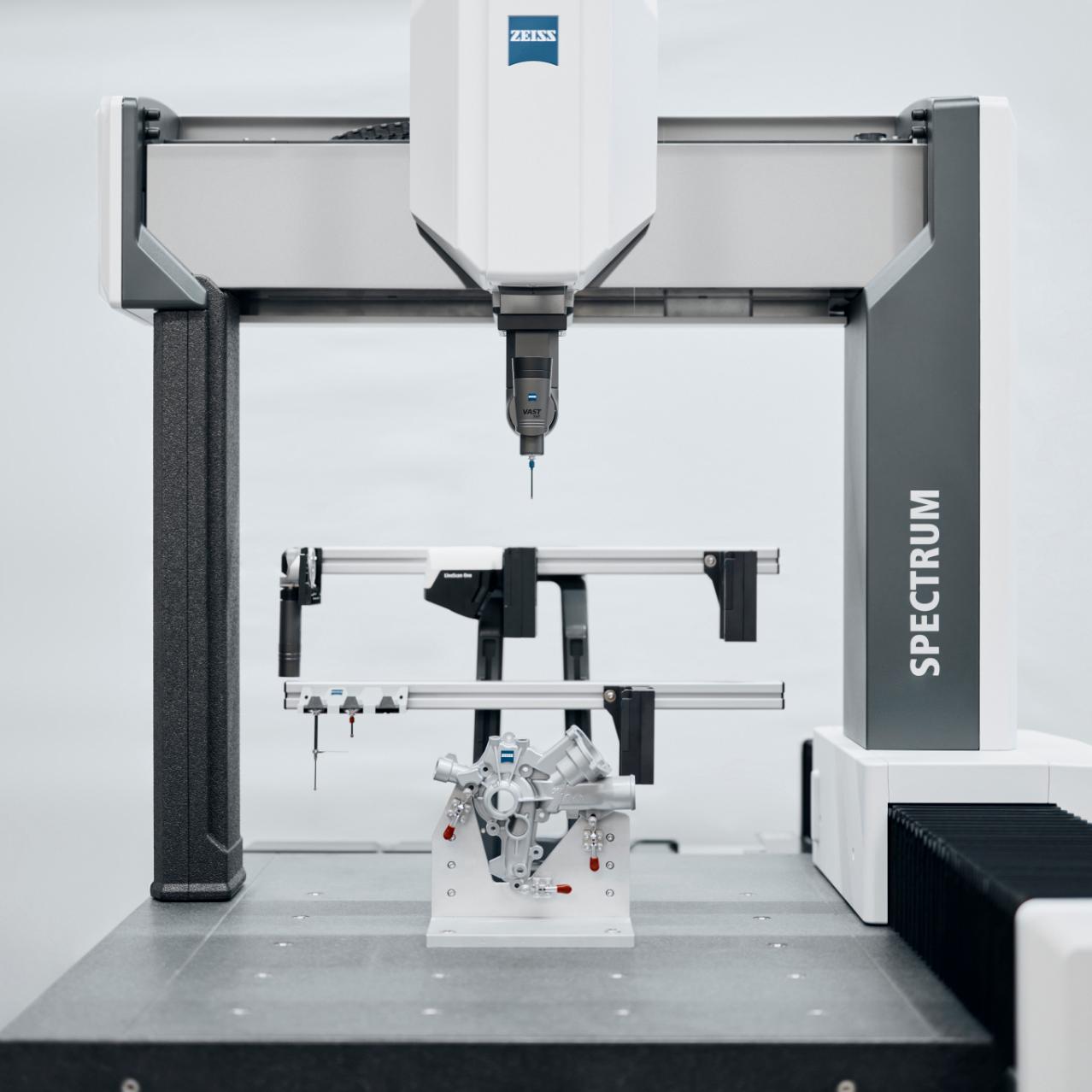

Dzięki nowemu skanerowi laserowemu LineScan One seria ZEISS SPECTRUM oferuje skanowanie stykowe i optyczne w jednym systemie. Możliwość zastosowania obu metod zapewnia większą wydajność w przypadku części o złożonych kształtach.

Kompaktowe wymiary

Kompaktowe wymiary

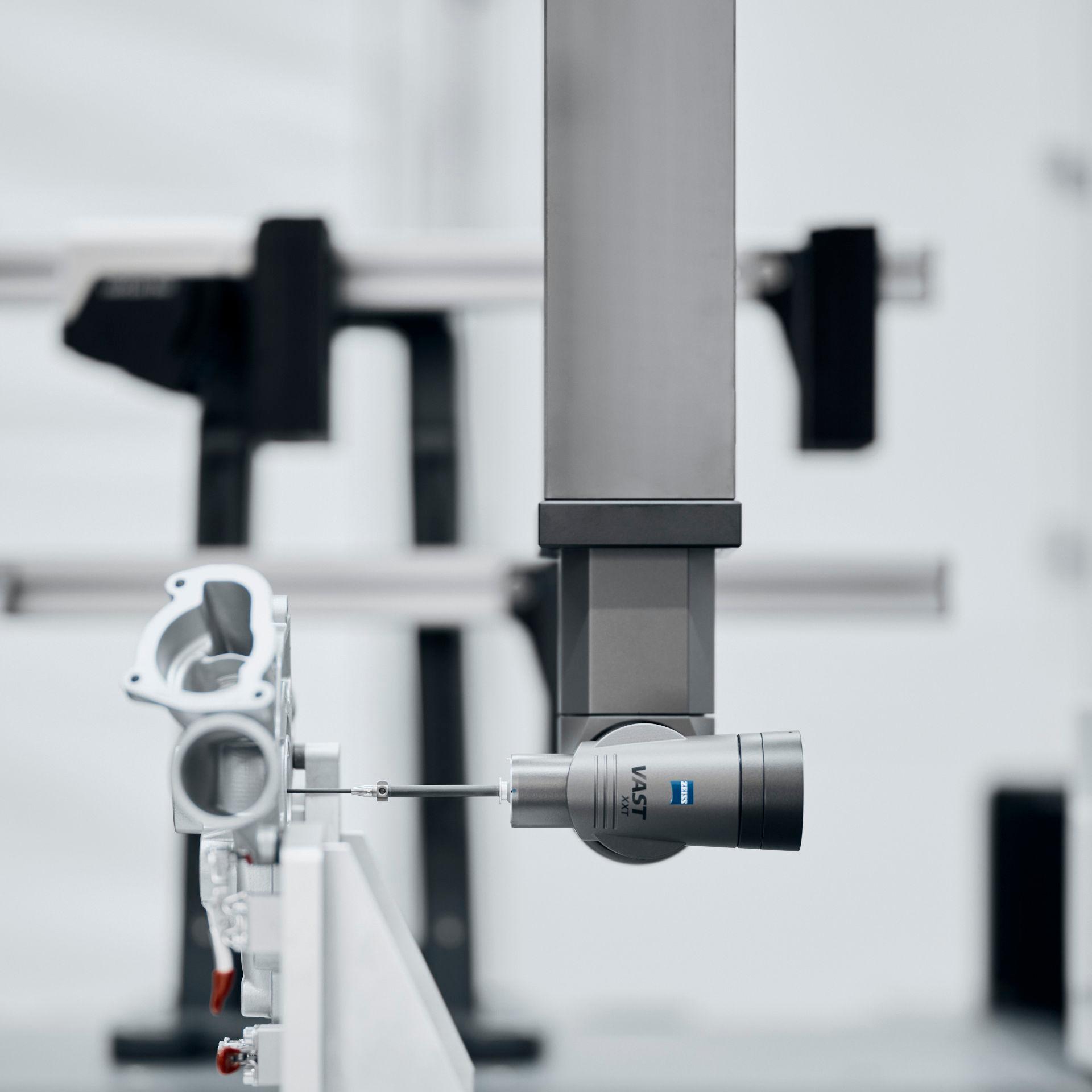

Niewielka zajmowana powierzchnia systemu wynosząca 2,2m2 (wliczając skrzynkę kontrolera) zapewnia więcej miejsca w laboratorium pomiarowym. Co więcej, kompaktowa konstrukcja nowej głowicy pozwala zaoszczędzić 30% objętości pomiarowej.

Stabilność i niezawodność systemu

Stabilność i niezawodność systemu

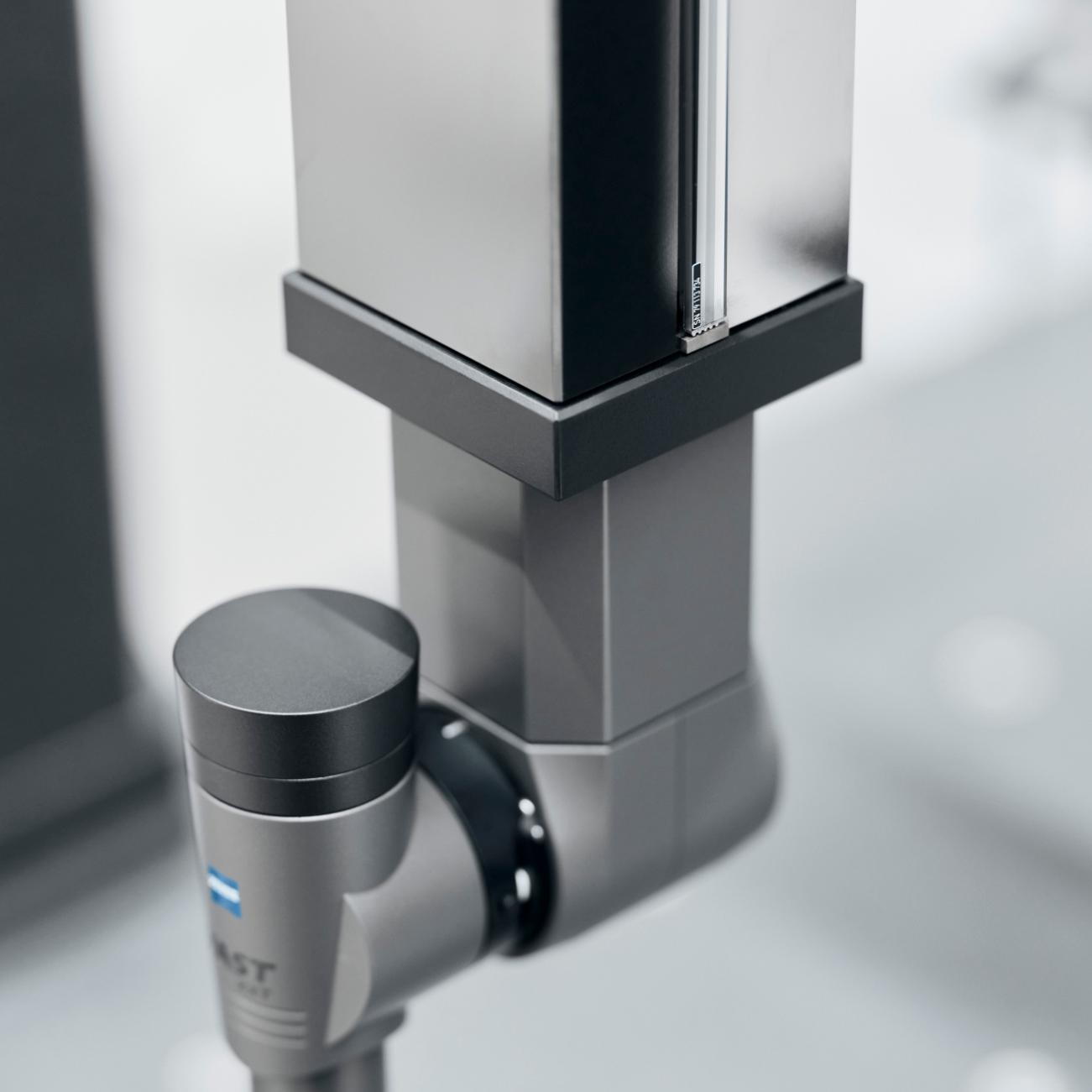

System ZEISS SPECTRUM jest wyposażony w szklano-ceramiczne liniały, które charakteryzują się niemal zerową rozszerzalnością termiczną w szerokim zakresie temperatur. Sztywniejsza rama podstawy i zastosowanie trzech głównych nóżek podstawy zapewniają doskonałe przenoszenie obciążeń i ochronę w przypadku trzęsienia ziemi.

Elastyczność i wydajność

Elastyczność i wydajność

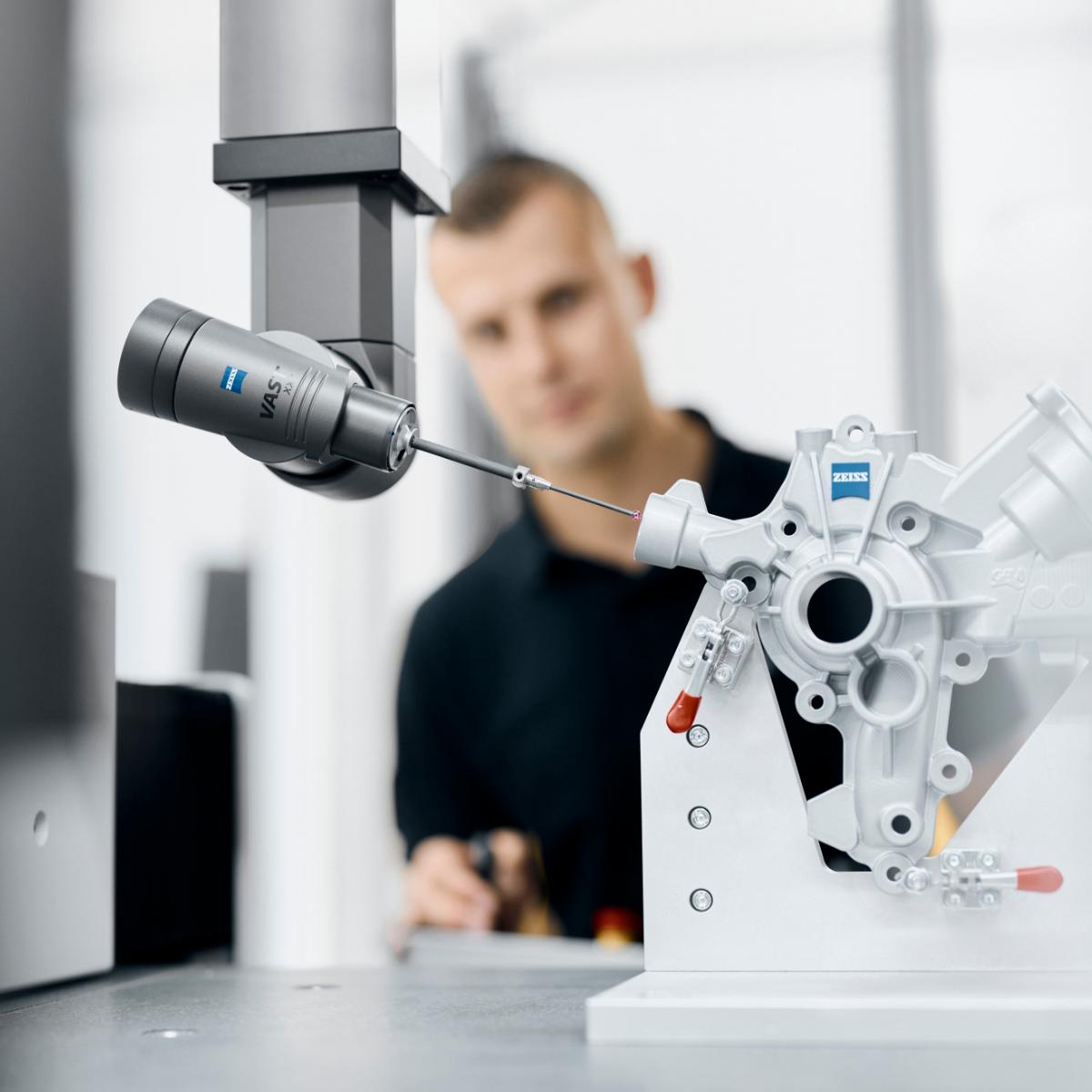

W ZEISS SPECTRUM obrót co 5° w osiach A i B umożliwia uzyskanie 5184 pozycji. Natomiast ZEISS SPECTRUM verity z obrotem co 2,5° pozwala uzyskać 20 736 pozycji. Dzięki CAA czas pełnej kwalifikacji wynosi zaledwie 12 minut.

Ergonomia i użyteczność

Ergonomia i użyteczność

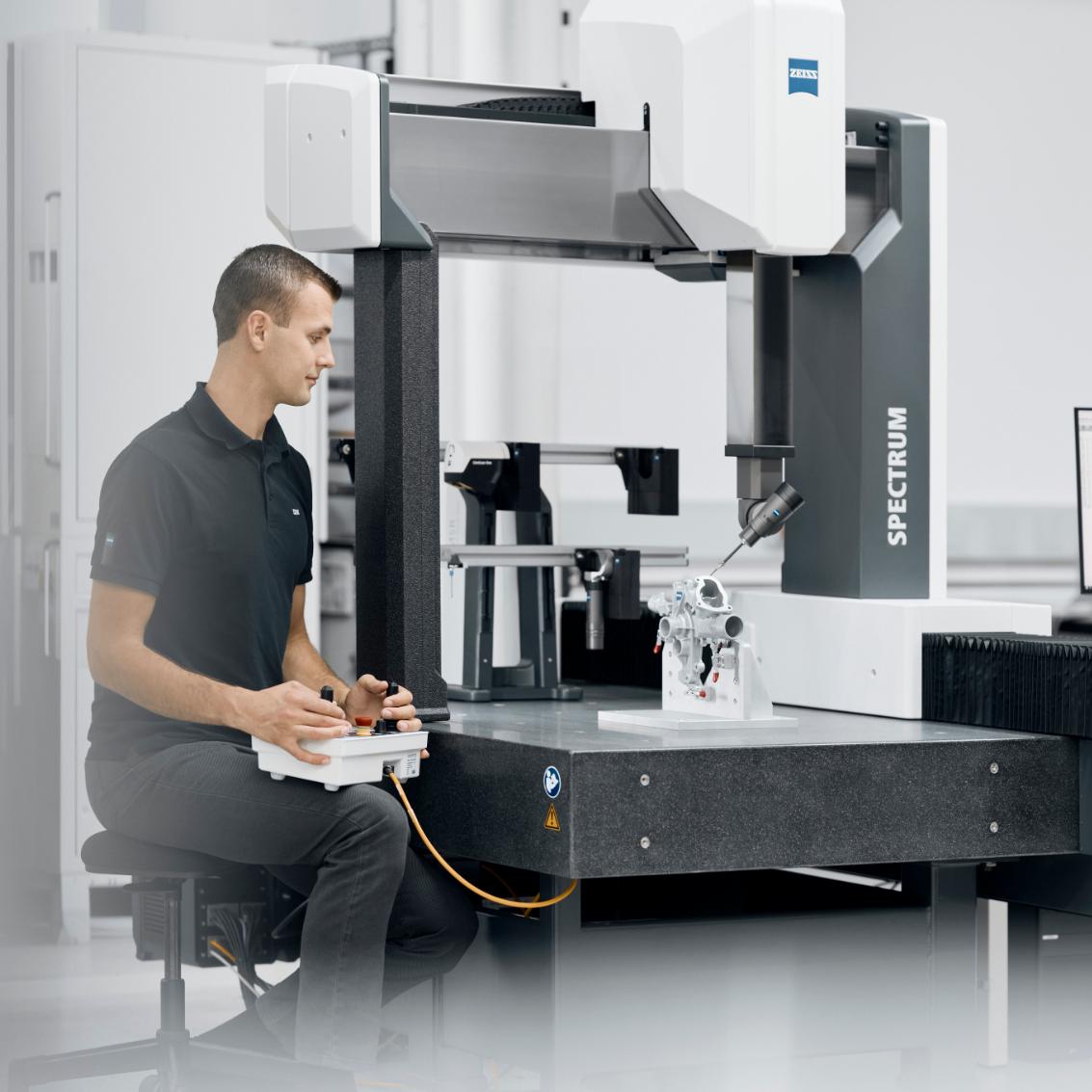

Operator maszyny ma zapewnioną wygodną i ergonomiczną pozycję pracy przed współrzędnościową maszyną pomiarową. Zmniejszona wysokość całkowita i powierzchnia podstawy ZEISS SPECTRUM dodatkowo wspierają ergonomiczne warunki pracy.

Porównanie techniczne

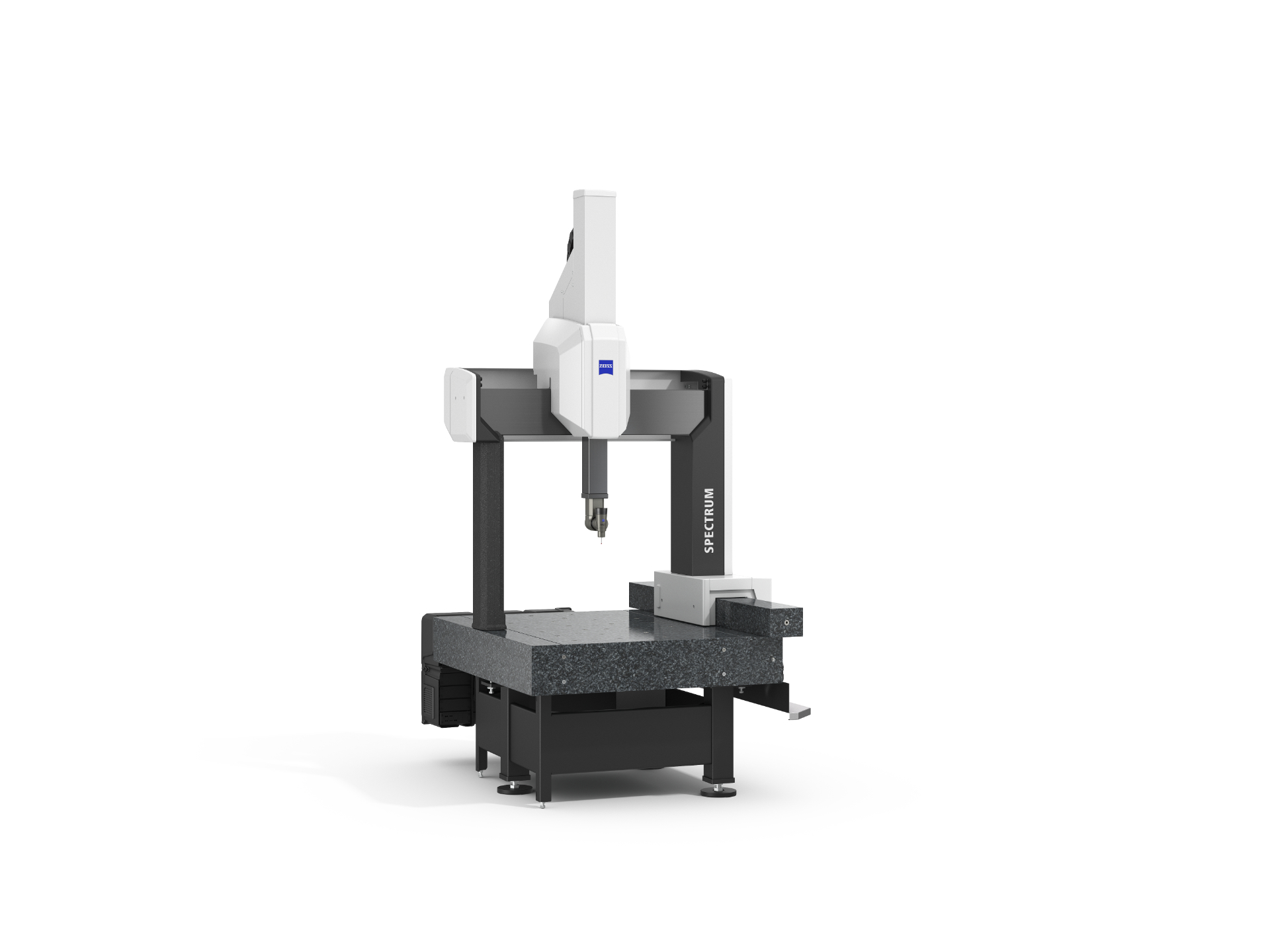

ZEISS SPECTRUM

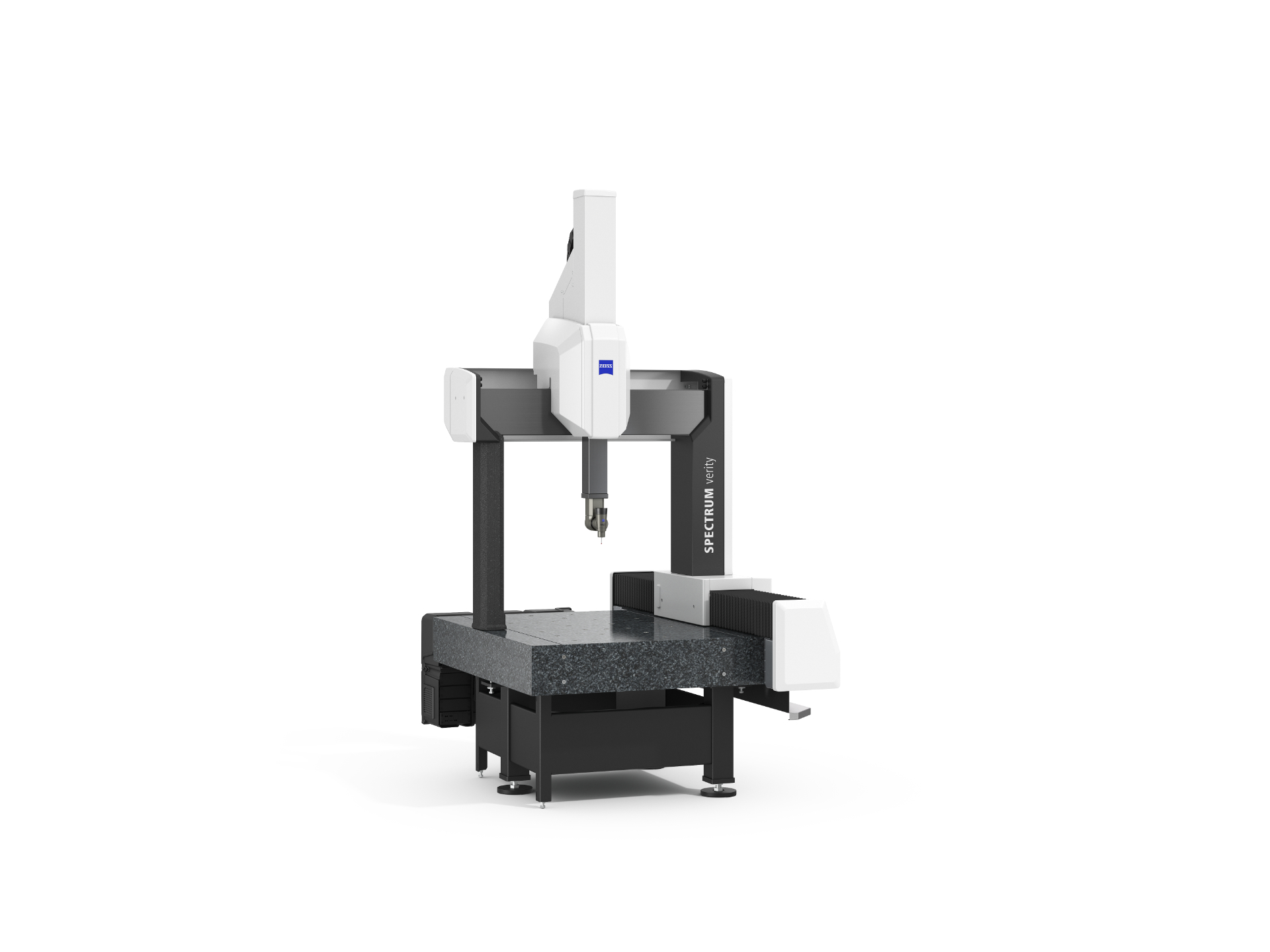

ZEISS SPECTRUM verity

Zastosowanie

Laboratorium pomiarowe

Laboratorium pomiarowe

Rozmiary

7/7/6;7/10/6
9/12/6; 9/18/6

7/7/6;7/10/6
9/12/6; 9/18/6

Kompatybilne głowice

RDS-CR5-CAA / VAST XXT TL3 / TL1
RDS-CR5-CAA / VAST XXT TL3 Compact design
VAST XXT direct / LineScan One

RDS-CR1-CAA / VAST XXT TL3 / TL1
RDS-CR1-CAA / VAST XXT TL3 Compact design
VAST XT gold
VAST XXT direct / LineScan One

Dokładność

do: 1,8+L/250

do: 1,7+L/300

Oprogramowanie

ZEISS CALYPSO

ZEISS CALYPSO

Elastyczne skanowanie

ZEISS SPECTRUM jest idealnym rozwiązaniem do wielu zastosowań – od pomiaru małych komponentów elektronicznych po duże obudowy w przemyśle motoryzacyjnym.
  • Niezawodne pomiary pojedynczymi punktami i skanowanie aktywne

    Niezawodne skanowanie w pojedynczych punktach i skanowanie aktywne

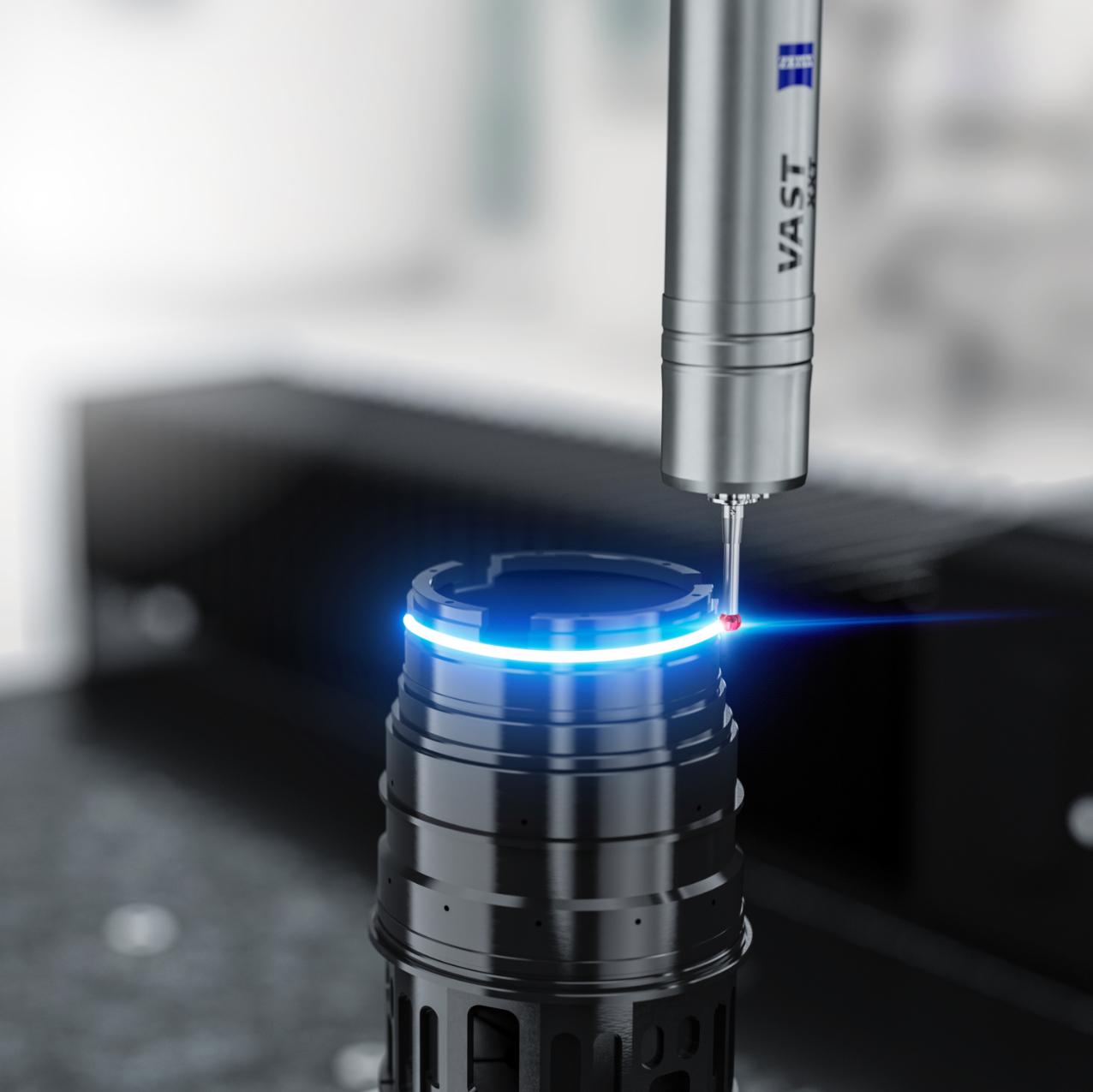

    Technologia skanowania stykowego ZEISS zapewnia wysoką niezawodność operacyjną, dużą dokładność i przepustowość. Całe części mogą być mierzone w jednym płynnym i ciągłym ruchu, umożliwiając większą prędkość, eliminację wpływów środowiskowych i przechwytywanie znacznie większej ilości danych.

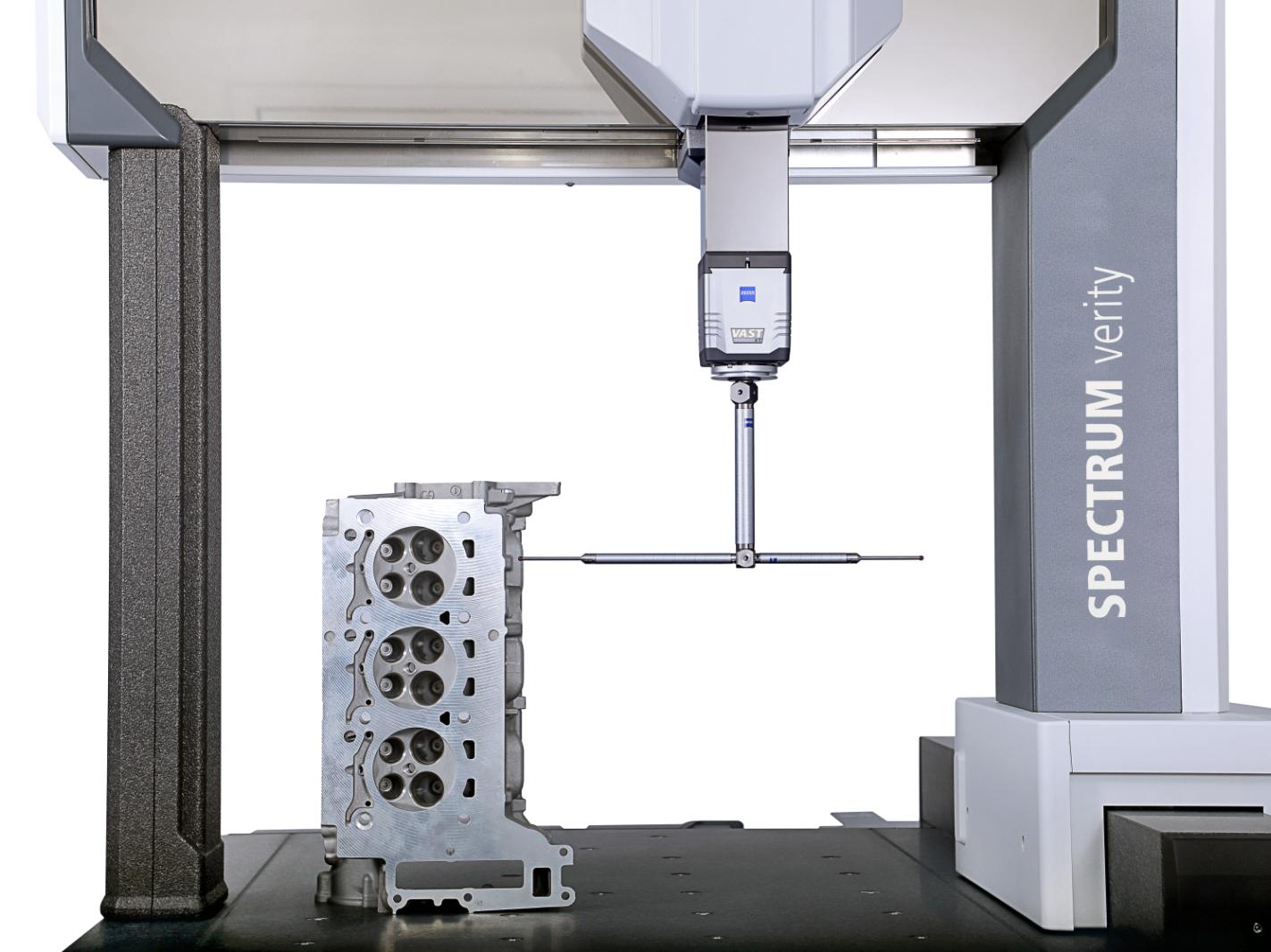

    Dzięki głowicy ZEISS VAST XT gold system ZEISS SPECTRUM verity oferuje również aktywne skanowanie. System ten wykorzystuje sterowane programowo elektromagnesy i kontrolery nacisku, które wywierają zerowy nacisk netto. System osiąga większą dokładność przy jeszcze większych prędkościach pomiarowych i jest również idealny do niestandardowych geometrii.

  • Tryb ZEISS SoftTouch Mode głowic VAST XXT TL1 umożliwia stykowy pomiar niewielkiej i elastycznej części metalowej bez konieczności jej zginania.

    Głowica VAST XXT TL1 z ZEISS SoftTouch Mode

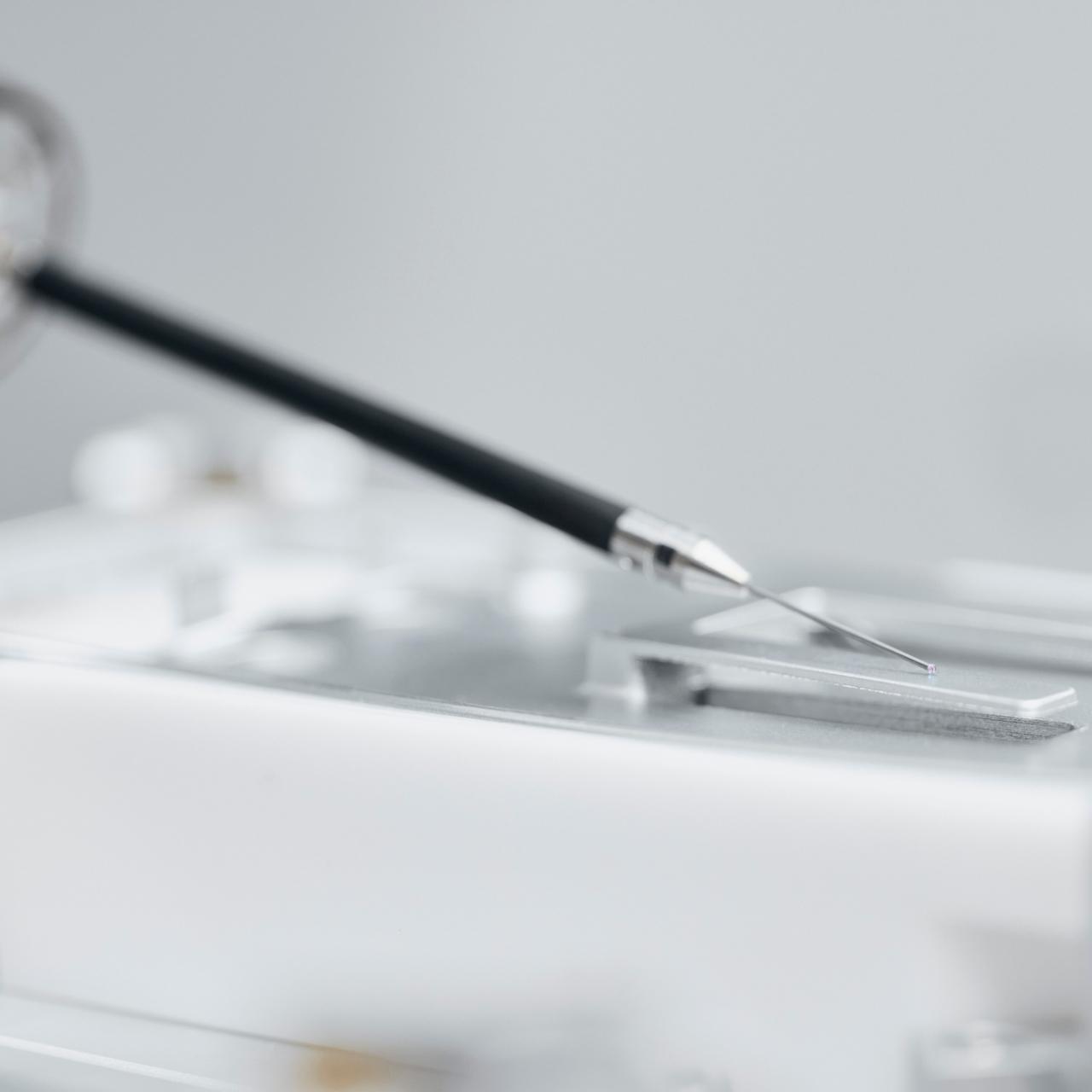

    Tryb ZEISS SoftTouch Mode głowic VAST XXT TL1 oferuje najlepszą możliwą w tej klasie wydajność pomiarów stykowych dla bardzo małych, elastycznych konstrukcji. Ze względu na zmniejszone zginanie materiału, tryb SoftTouch Mode oferuje powtarzalność, wyższą prędkość pomiaru i dużą dokładność dla części łatwo odkształcalnych – zarówno w przypadku pomiarów w pojedynczych punktach, jak i skanowania.

    Klienci mają możliwość wyboru wyższej wydajności lub wyższej dokładności dla części standardowych i elastycznych. Precyzyjne i szybkie wyniki pozwalają zaoszczędzić do 40% czasu cyklu pomiarowego.

  • Sensor optyczny ZEISS LineScan One z RDS na maszynie ZEISS SPECTRUM.

    Skanowanie optyczne LineScan One

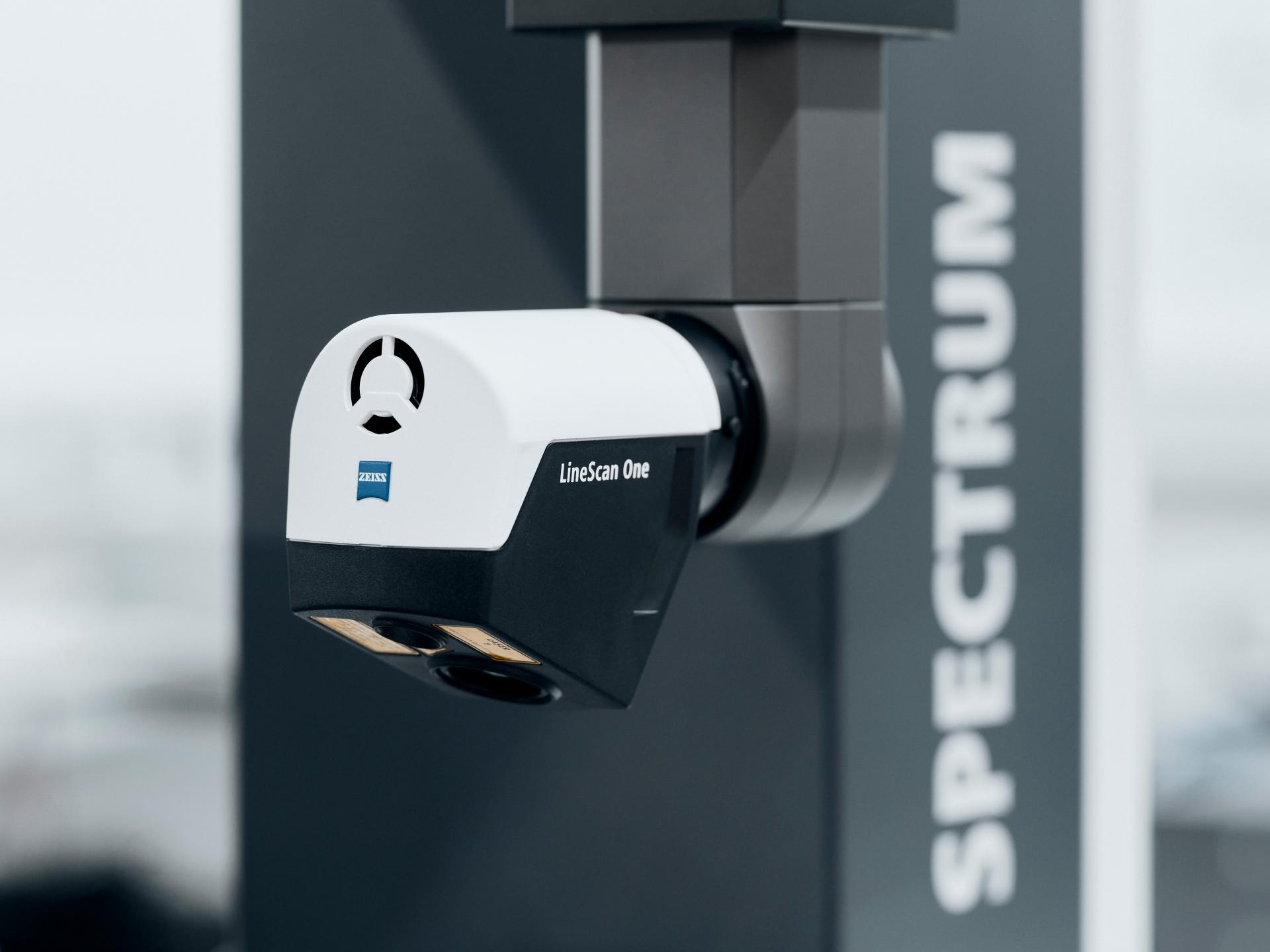

    LineScan One to optyczny, laserowy sensor triangulacyjny do przechwytywania dużych chmur punktów w celu porównania wartości nominalnych z rzeczywistą geometrią. Opcja skanowania optycznego sprawia, że ZEISS SPECTRUM jest maszyną wyjątkową w swojej klasie.

    LineScan One oferuje:

    • dobry stosunek ceny do wydajności
    • wysoką dokładność na poziomie 20 mikronów
    • bezpośrednią integrację z oprogramowaniem ZEISS CALYPSO – jeden przyjazny dla użytkownika interfejs i rozszerzenie funkcji w przyszłości (pomiar 4-osiowy ze stołem obrotowym)
    • rejestrację 232 960 punktów na sekundę

Zastosowania

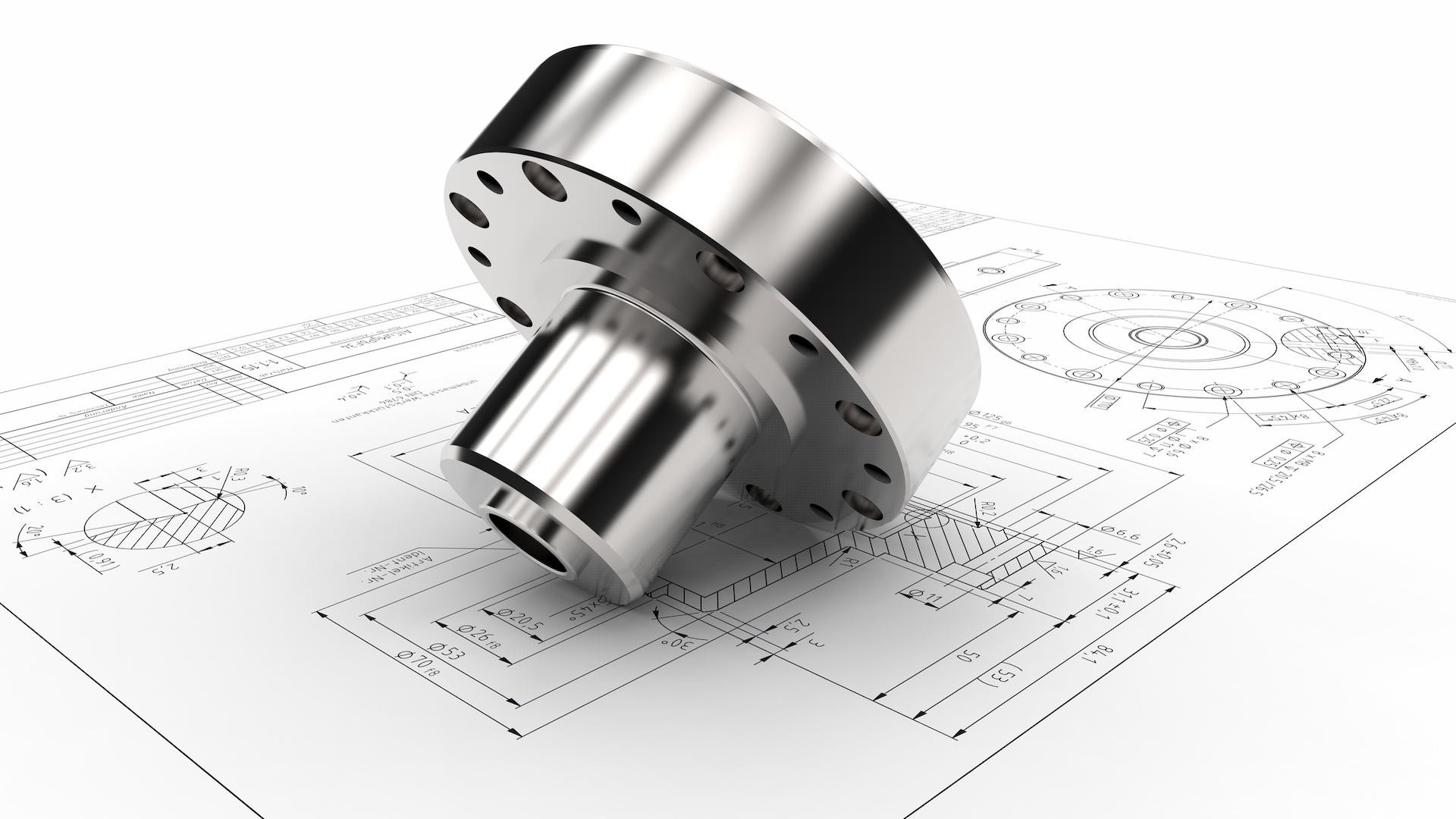

  • Zastosowanie 1: przemysł © Pavlodargmxnet– stock.adobe.com
    © Pavlodargmxnet– stock.adobe.com

    Przemysł

    ZEISS SPECTRUM pozwala mierzyć części przemysłowe, takie jak części CNC, obudowy akcesoriów i elementy mechaniczne.

  • Zastosowanie 2: elektronika

    Elektronika

    ZEISS SPECTRUM to idealne rozwiązanie do skanowania małych części elektronicznych, w tym złączy, obudów, ramek lub cienkich folii.

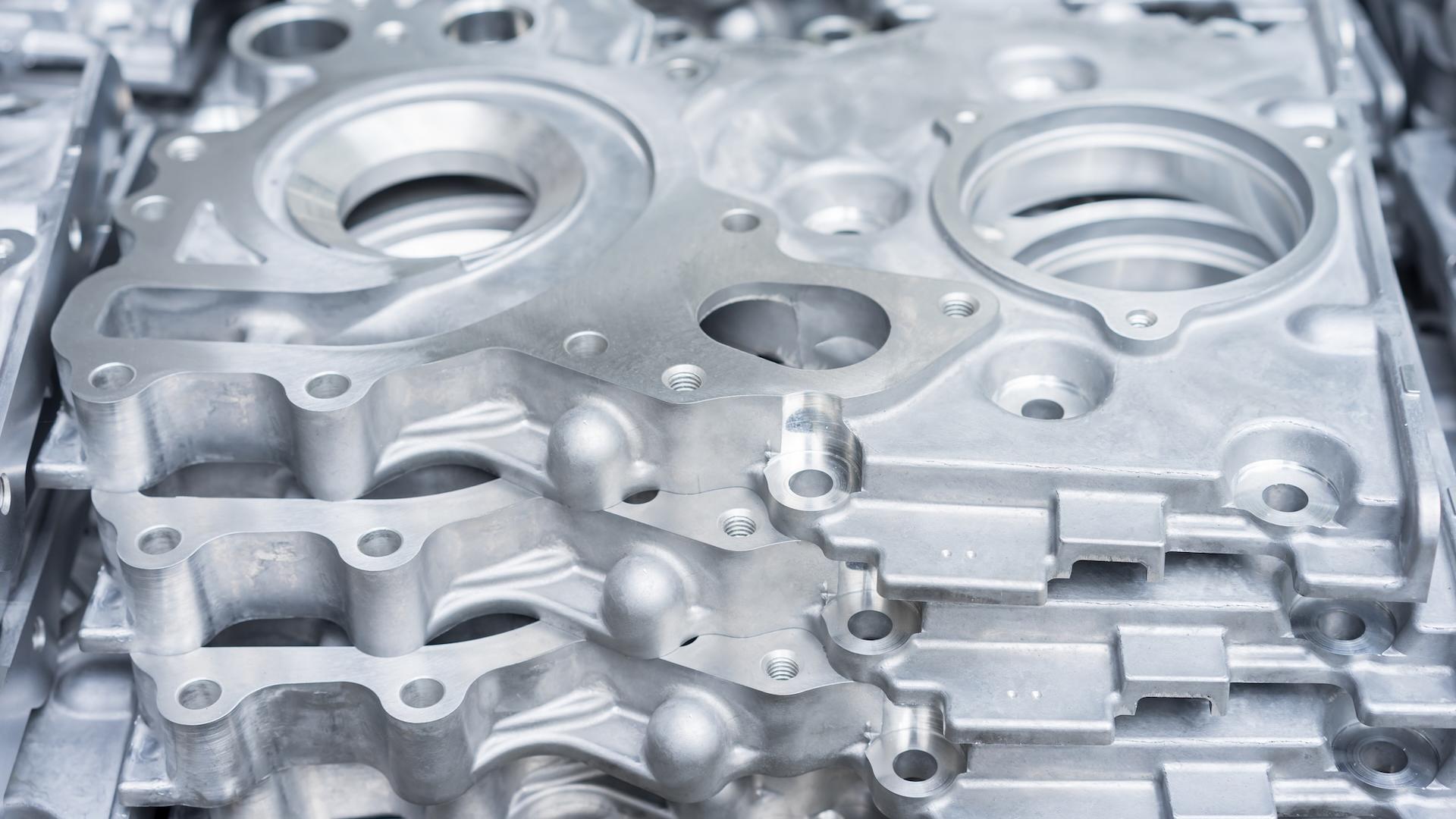

  • Zastosowanie 3: motoryzacja © oyoo – stock.adobe.com
    © oyoo – stock.adobe.com

    Motoryzacja

    W branży motoryzacyjnej maszyna ZEISS SPECTRUM jest odpowiednia do pomiarów małych obudów, części tłoczonych, części obrabianych na maszynach CNC i części z tworzyw sztucznych.

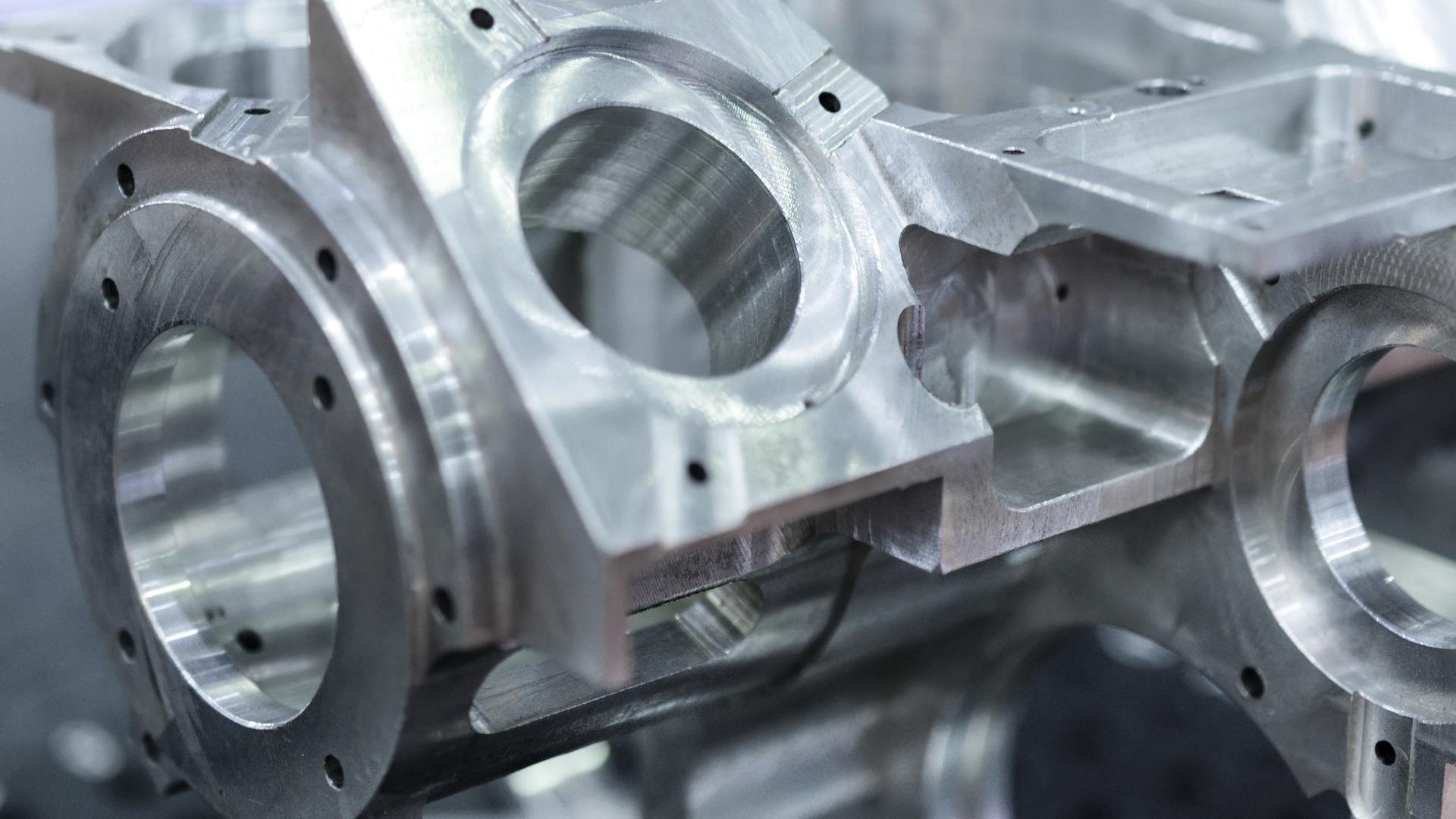

  • Zastosowanie 4: warsztaty © nordroden– stock.adobe.com
    © nordroden– stock.adobe.com

    Warsztaty

    ZEISS SPECTRUM doskonale nadaje się do pomiaru części produkcyjnych, części blaszanych, części tłoczonych i części z tworzyw sztucznych.

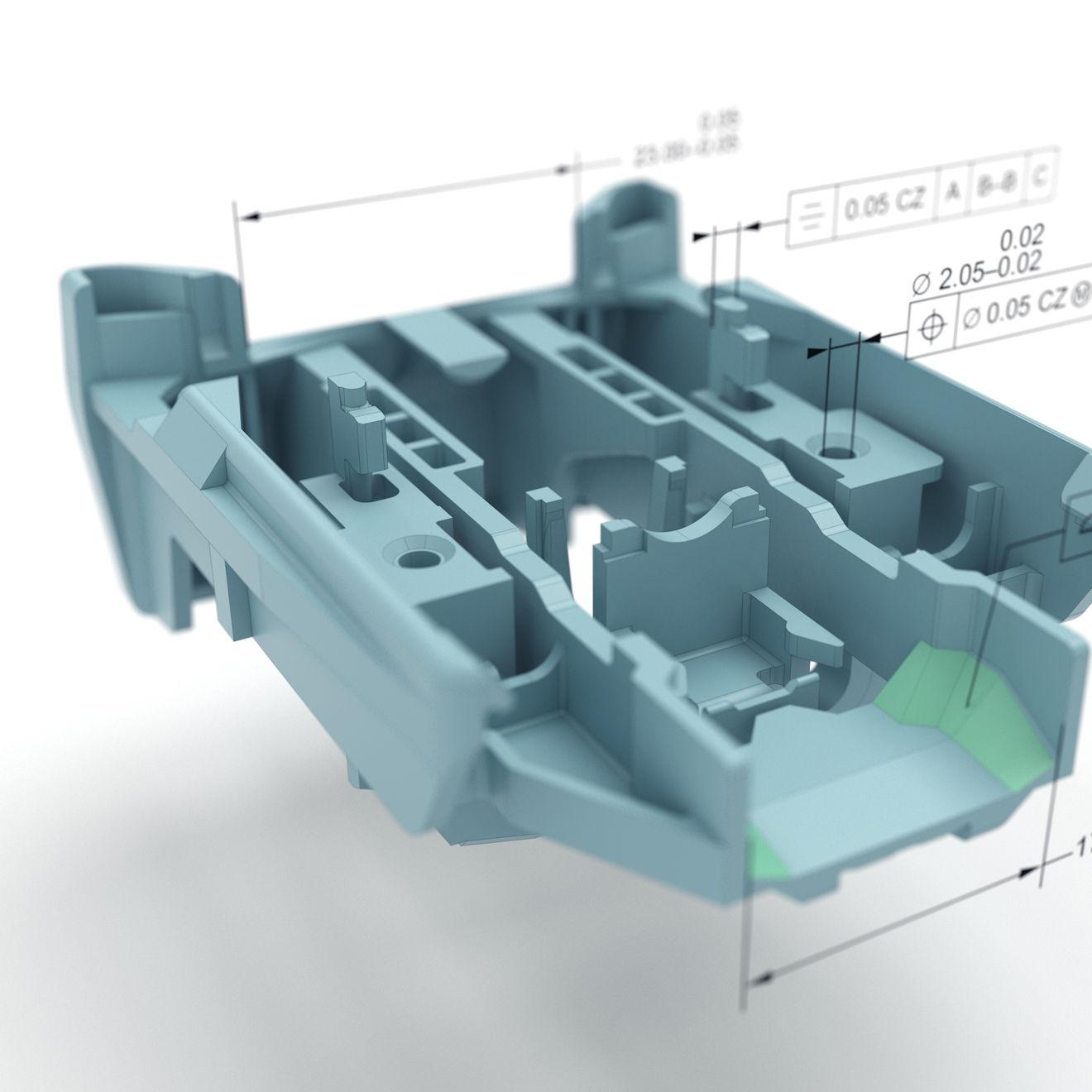

ZEISS CALYPSO

Oprogramowanie ZEISS CALYPSO

Oprogramowanie metrologiczne

ZEISS CALYPSO umożliwia łatwy, szybki i niezawodny pomiar standardowych geometrii. Programuj plany inspekcji z łatwością klikając na odpowiednie cechy. Optymalne ścieżki przejazdu są generowane automatycznie przez oprogramowanie. Dzięki licznym opcjonalnym rozszerzeniom ZEISS CALYPSO oferuje również odpowiednie narzędzia do specjalnych wymagań, takiej jak ZEISS CALYPSO VAST probing i ZEISS CALYPSO pallet optimizer. Funkcje te umożliwiają wykonywanie pomiarów nawet o 25% szybciej.

Do pobrania

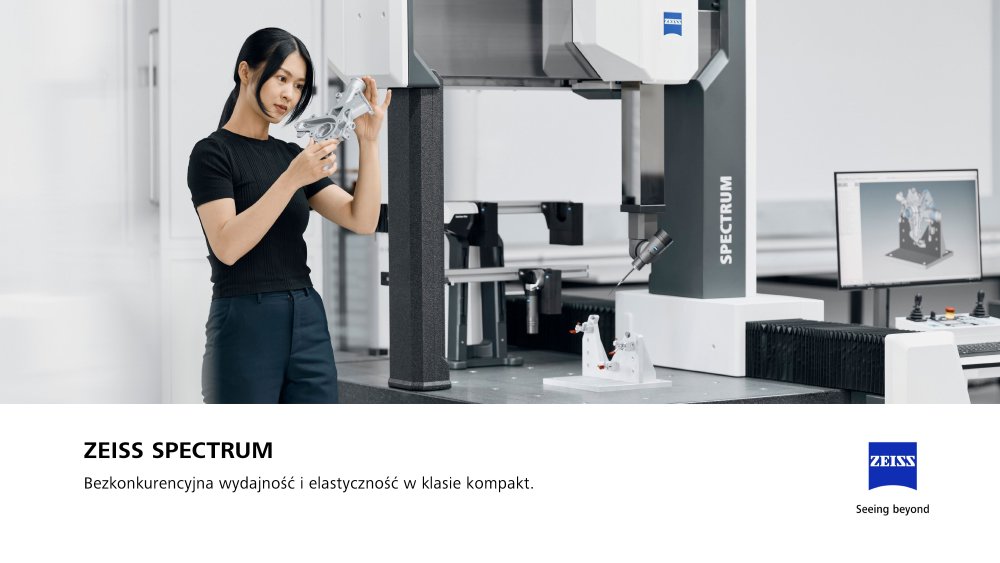

  • Seria SPECTRUM PL broszura produktowa

    3 MB

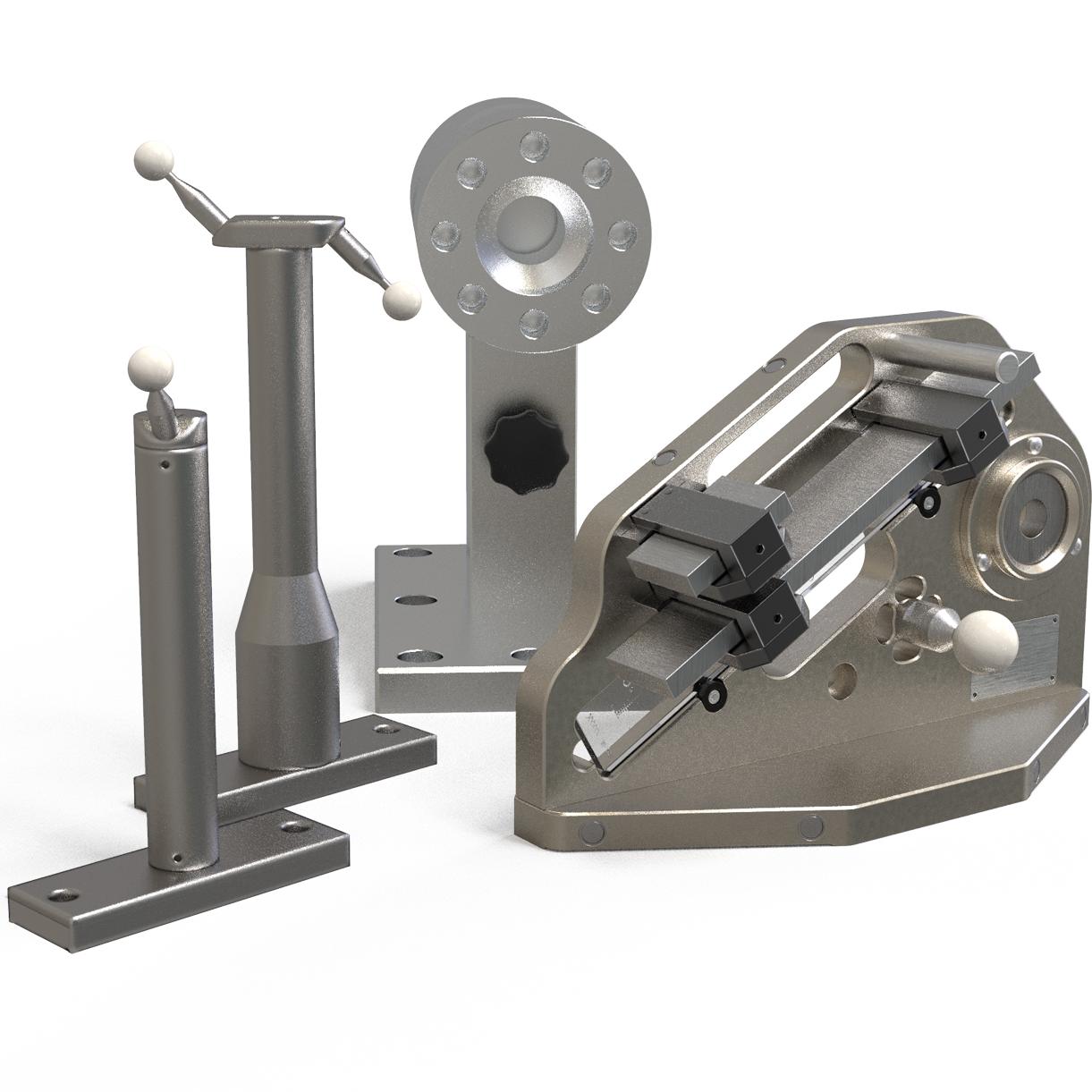

  • Katalog komponentów układów trzpieni ZEISS PL

    19 MB
